Szerkezetelemzési modell ábrázolása

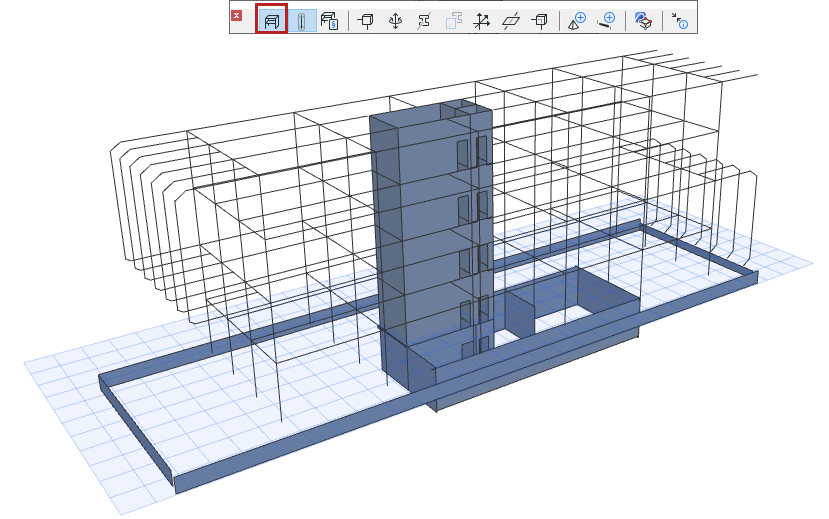

Szerkezetelemzési modell megjelenítése/elrejtése

A szerkezetelemzési modell megjeleníthető az alaprajzon, a Metszet ablakokban és a 3D nézetekben.

Használja a Szerkezetelemzési modell kapcsolót

•a Szerkezetelemzési modell eszközsávon

•a Nézet menüben

A Megjelenítés/Elrejtés állapot minden egyes nézetnél külön állítható be (attól függetlenül, hogy be van kapcsolva egy nézetnél, egy másik nézetnél ki lehet kapcsolva).

Fontos megjegyzés: Az Archicad elemek csak akkor válnak a szerkezetelemzési modell részévé, ha adott beállításokkal rendelkeznek a geometria és a jellemzők szintjén. Lásd A szerkezetelemzési modell elemei.

Átlátszó fizikai modell megjelenítése

Bekapcsolt Szerkezetelemzési modell opció esetén:

Az Átlátszó fizikai modell kapcsolóval jeleníthető meg a fizikai modell is átlátszóként az aktuális nézetben:

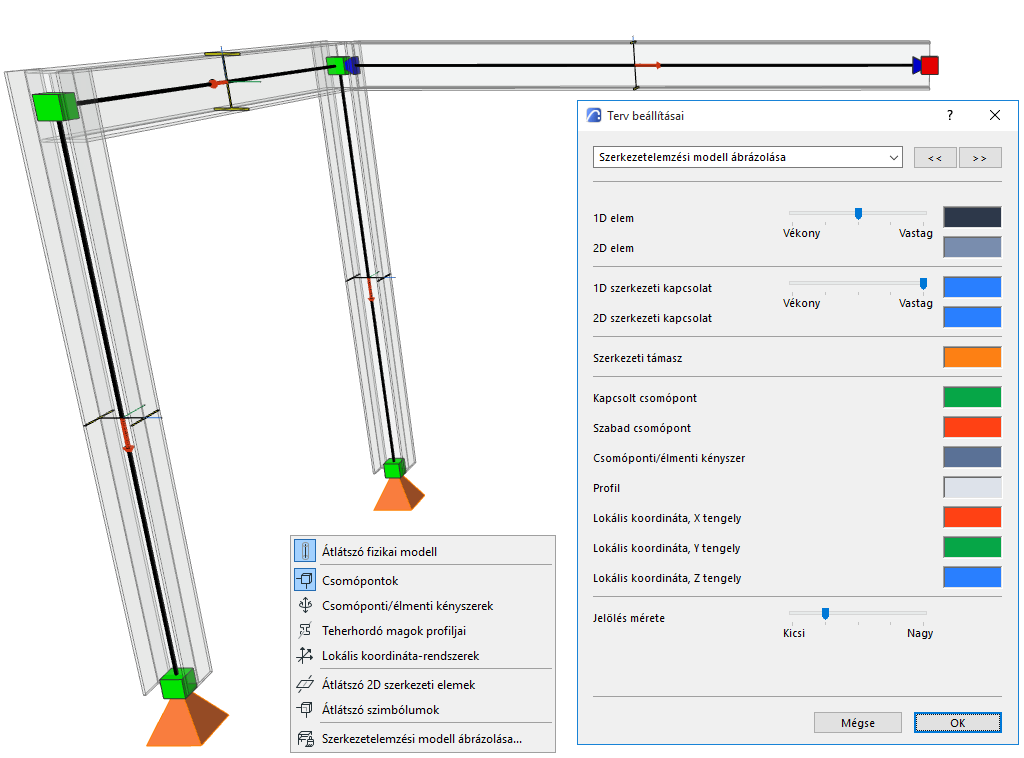

A szerkezetelemzési modell összetevőinek megjelenítése

A következő kapcsolókkal jeleníthetők meg vagy rejthetők el a szerkezetelemzési modell összetevői. A vezérlők a következő helyeken találhatók:

•Szerkezetelemzési modell eszközsor

•Nézet > Szerkezetelemzési modell beállításai

•Nézet > Elemek 3D nézetben > Elemek szűrése és vágása 3D-ben (Szerkezeti támasz és kapcsolat elemek esetén)

Az összetevők színeinek testre szabásához lásd: Szerkezetelemzési modell ábrázolása (Beállítások)

Csomópontok megjelenítése

A csomópontok megjelenítése az 1D és 2D elemek végeinél és sarkainál.

Csomópontok csatlakozásai: visszajelzés színekkel

Alapértelmezés szerint:

•A zöld csomópont helyes csatlakozási pontot vagy metszést jelöl a csatlakoztatott szerkezetelemzési elemek között

•A piros csomópont szabad (nincs szükség csatlakozásra) vagy nem csatlakoztatott / meg nem támasztott pontot vagy véget jelöl:

1: Megtámasztott, 2: Csatlakoztatott, 3: Szabad vég (konzol), 4: Nem csatlakoztatott, 5: Nem megtámasztott

Csomóponti/élmenti kényszerek megjelenítése

Ezzel a kapcsolóval jeleníthetők meg a vonatkozó alaprajzi jelek a szerkezetelemzési modellben.

Lásd Csomóponti/élmenti kényszerek alaprajzi jelei.

Teherhordó magok profiljainak megjelenítése

Csak az 1D elemek rendelkeznek keresztmetszeti profillal. Ezzel a kapcsolóval jeleníthetők meg a vonatkozó alaprajzi jelek a szerkezetelemzési modellben.

Átlátszó alaprajzi jel készítéséhez használja a következő lehetőséget: Átlátszó szimbólumok.

Helyi koordinátarendszerek megjelenítése

Az elem helyi koordináta-rendszerének megjelenítése (csak a 3D ablakban).

•Helyi X: vastag piros vonal

•Helyi Y: vékony zöld

•Helyi Z: vékony kék

A szerkezetelemzési elem helyi koordináta-rendszere

Átlátszó 2D elemek

A kapcsolóval a következő eredmény érhető el:

•2D elemek megjelenítése átlátszóként

•Felületi típusú szerkezeti kapcsolatok megjelenítése átlátszóként

Átlátszó szimbólumok

Ezzel a kapcsolóval a következő szimbólumok átlátszóra állíthatók:

•Csomópont

•Csomóponti kényszer

•Rugalmas típusú szerkezeti kapcsolat

•Megtámasztás szimbólumok

•Teherhordó magok profiljai

•Koncentrált teher nyílhegyei 3D nézetben
