Maximális visszavágás/Maximális túlnyúlás

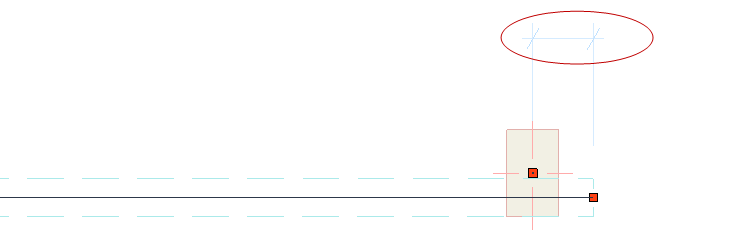

Maximális visszavágás

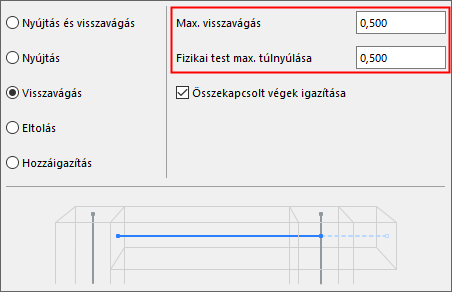

Minden visszavágási (vagy nyújtási és visszavágási) igazításnál megadható a megengedett maximális visszavágás („Max. visszavágás”). Ez az érték a nem igazított 1D elem csomópontjai és/vagy a nem igazított 2D elem síkjai közötti távolság a szerkezetelemezési modellben.

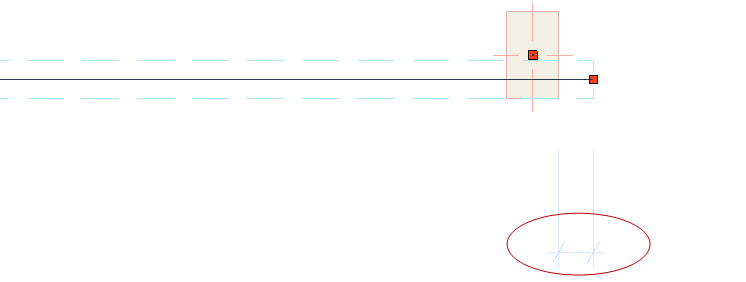

Fizikai test maximális túlnyúlása

A maximális visszavágási értékkel szemben (amely a szerkezeti elemre vonatkozik) a maximális túlnyúlás a fizikai elem túlnyúlását jelenti. Ha beállítja ezt a határértéket, a program nem vágja vissza a fizikai modellben lévő hosszabb túlnyúlásokat (pl. konzolokat).

Megjegyzés: A megadott tűrések hossz típusú értékek: a Beállítások > Rajzi egységek pontban megadott hosszúsági mértékegységek érvényesek.
