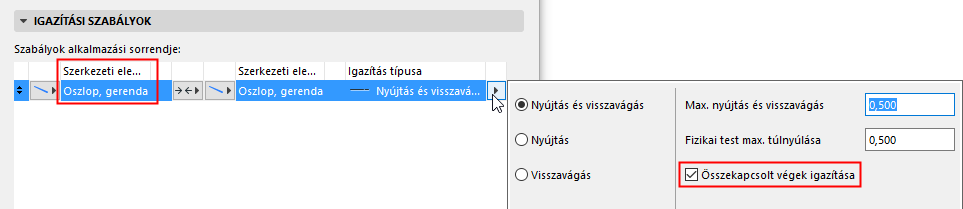

1D elem Nyújtás, Visszavágás vagy Illesztés parancsokkal történő igazításakor elérhető.
Ha az aktuális igazítási szabály új csomópontot hoz létre: ez a helyzet új igazításokat tesz lehetővé, amelyek figyelembe veszik az újonnan létrehozott csatlakozási pontokat.
•A program a további igazításokat a csatlakoztatott 1D elem(ek) minden egyes új csomópontján elvégzi.
•Ezek a további igazítások az 1D elemek helyi x tengelye mentén történnek.
•Az 1D elemek „csomóponti kényszer” értékei ezen az új csatlakozási ponton alapulnak
•Az SAF formátumban az 1D elemek „kezdőpont/végpont” értékei ezen az új csatlakozási ponton alapulnak
Például:

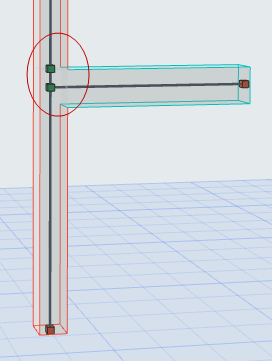

Nyújtjuk a gerendát úgy, hogy elérje az oszlopot, amivel új csomópont jön létre. Az „Összekapcsolt végek igazítása” lehetőség ki van kapcsolva.

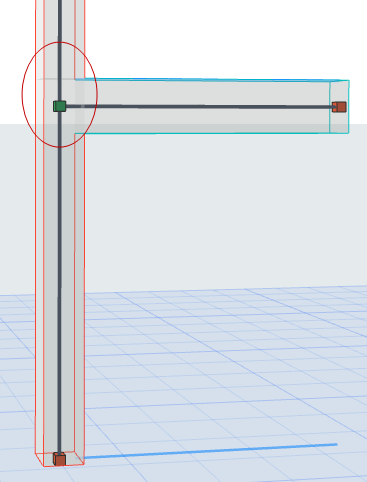

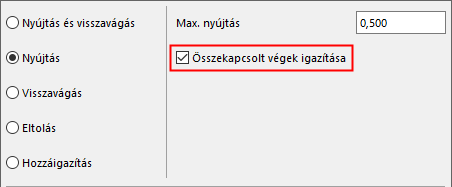

Az „Összekapcsolt végek igazítása” lehetőség bekapcsolásakor: a program ismét igazít az új csatlakozási ponton úgy, hogy az egybeessen a meglévő csomóponttal.
