1D eltolása 1D-hez

Az eltolás mindig egyetlen irányba történik (egyiket a másikhoz): az igazítással érintett elemek eltolódnak a célelemekhez, a célelemek nem változnak.



1D ELEM ELTOLÁSA

1D eltolása 1D-hez



BeamOffset1.png   BeamOffset2.png

Csatlakozó gerendák: eltolási igazítás előtt és után

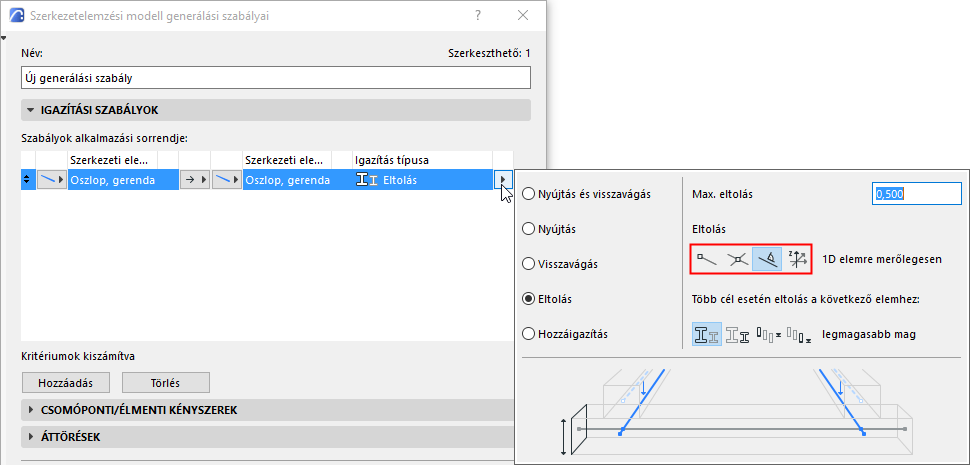

1D eltolása 1D-hez beállítások

Lássunk egy példát, ahol 2 gerenda csatlakozik egy oszlophoz. A két gerenda keresztmetszete eltérő, és az oszlophoz viszonyított külpontosságuk is különbözik.


Kattintson az Eltolási igazítás típusa lehetőségre, és adja meg az 1D eltolás beállításait.

Adja meg a megengedett maximális eltolási távolságot.

Válasszon egyet a négy eltolási logikai beállítás közül:


Mindegyik lehetőség látható az alábbi táblázatban.

1D eltolása 1D-hez


1D elem záró csomópontjához

•Legmagasabb mag


1D eltolása 1D-hez


1D elem záró csomópontjához

•Legalacsonyabb mag


1D eltolása 1D-hez


elemek metsződéséhez


1D eltolása 1D-hez


1D elemre merőlegesen

•Legmagasabb mag


1D eltolása 1D-hez


1D elemre merőlegesen

•Legalacsonyabb mag


Csak globális Z irány

Jelölje be ezt a lehetőséget, ha az 1D elemet kizárólag a globális Z irányba kívánja eltolni. A többi irányba történő eltolásokat nem alkalmazza a program.

Lásd még Eltolási lehetőségek több célelem esetén.
