1D eltolása 2D-hez

Az eltolás mindig egyetlen irányba történik (egyiket a másikhoz): az igazítással érintett elemek eltolódnak a célelemekhez, a célelemek nem változnak.



1D ELEM ELTOLÁSA

1D eltolása 2D-hez

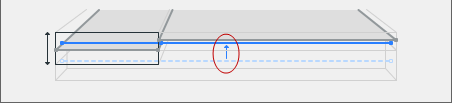

Ezzel az igazítással az 1D elem a célként megjelölt 2D elem legközelebbi éléhez (és nem a legközelebbi ponthoz) tolódik el, amennyiben a célként megjelölt elem éle a „Max. eltolás” tartományban található

1D eltolása 2D-hez beállítások

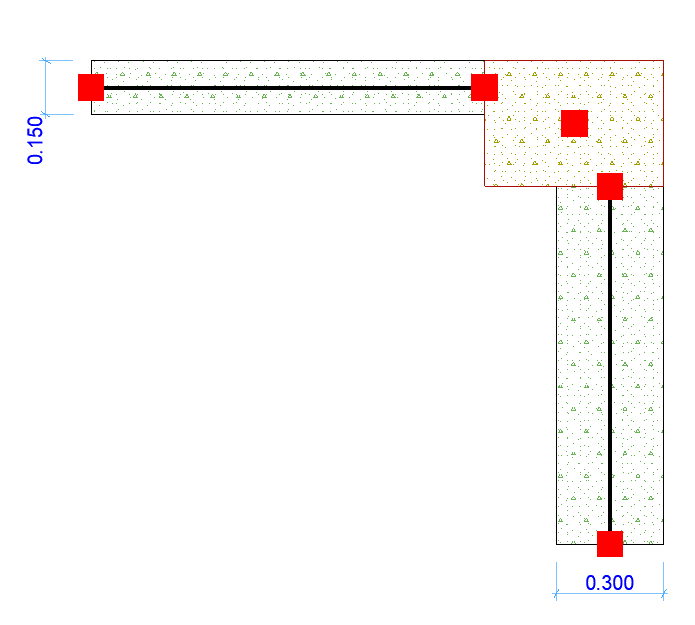

Lássunk egy példát, ahol 2 fal csatlakozik egy oszlophoz. A két fal magvastagsága eltérő, és a külső oldaluk igazodik az oszlophoz.

A picture containing text, device, screenshotDescription automatically generated

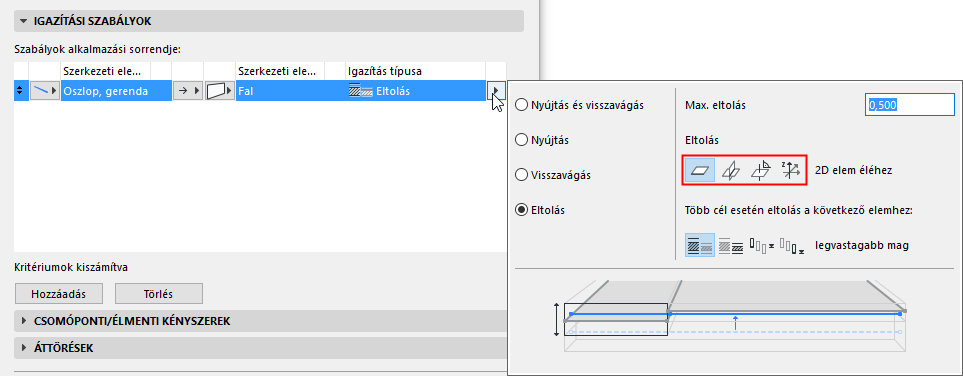

Kattintson az Eltolási igazítás típusa lehetőségre, és adja meg az 1D–2D eltolás beállításait.

Adja meg a megengedett maximális eltolási távolságot.

Válasszon egyet a négy eltolási logikai beállítás közül.


Mindegyik lehetőség látható az alábbi táblázatban.

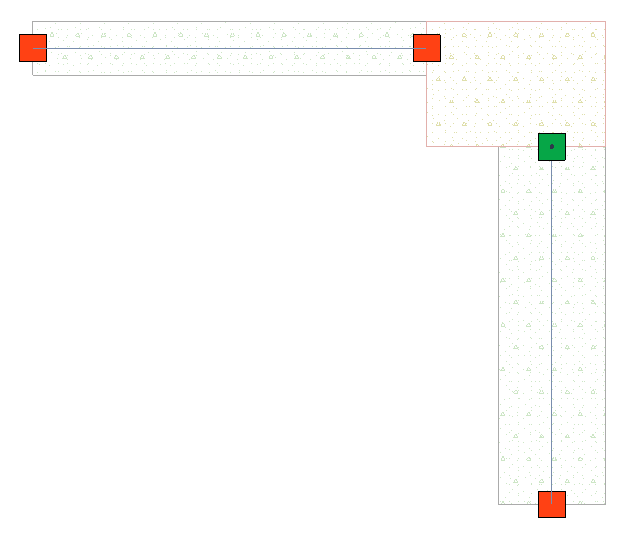

1D eltolása 2D-hez


2D elem éléhez

•Legvastagabb mag

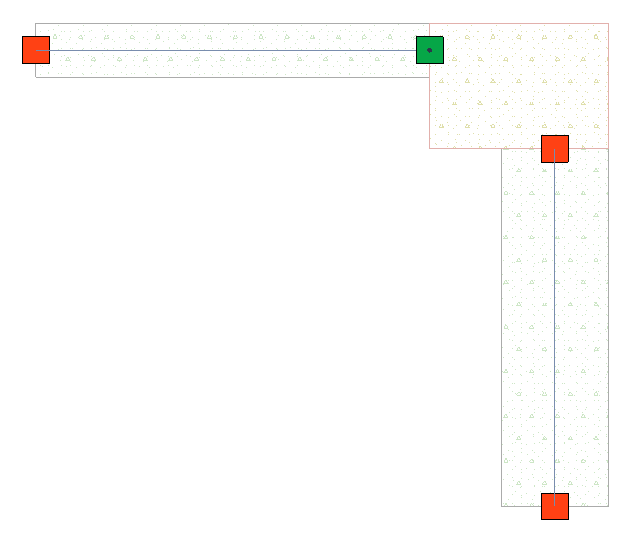

1D eltolása 2D-hez


2D elem éléhez

•a legvékonyabb maghoz

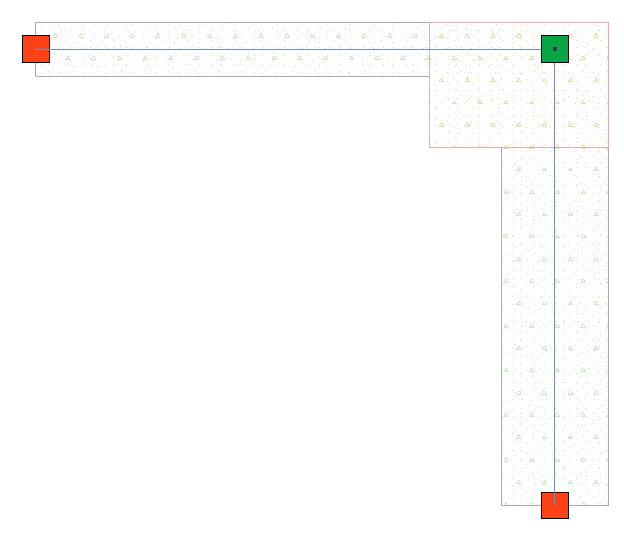

1D eltolása 2D-hez


2D elemek metsződéséhez

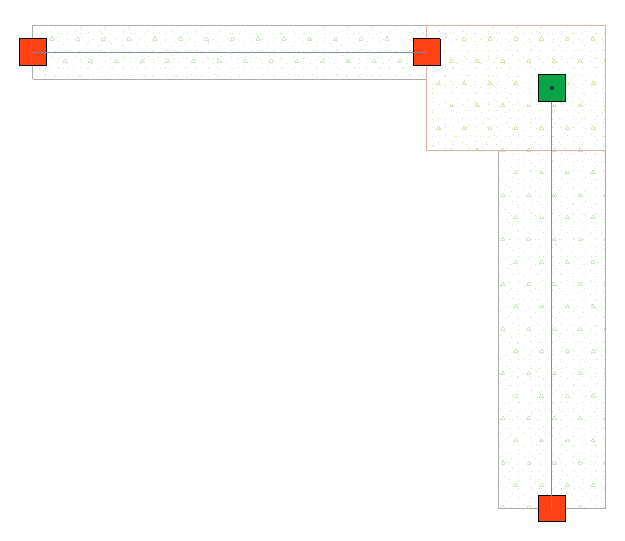

1D eltolása 2D-hez


2D elemre merőlegesen

•a legvastagabb maghoz

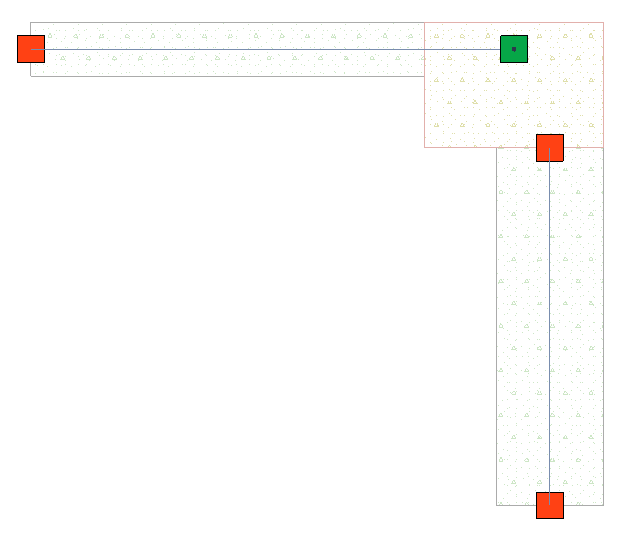

1D eltolása 2D-hez


2D elemre merőlegesen

•a legvékonyabb maghoz


Megjegyzés: Ha az „Eltolás kizárólag globális Z irányban” lehetőséget is bekapcsolja, az „Él keresése” lehetőség csak a Z irányra vonatkozik.

Csak globális Z irány

Jelölje be ezt a lehetőséget, ha az 1D elemet kizárólag a globális Z irányba kívánja eltolni. A többi irányba történő eltolásokat nem alkalmazza a program.

Lásd még Eltolási lehetőségek több célelem esetén.
