2D elem eltolása

Az eltolás mindig egyetlen irányba történik (egyiket a másikhoz): az igazítással érintett elemek eltolódnak a célelemekhez, a célelemek nem változnak.

A 2D elem eltolása annak síkjára merőlegesen történik. Ez a helyi Z irány.

•Minden eltolási igazításnál megadható a megengedett maximális eltolási távolság („Max. eltolás”). Ez az érték a nem igazított 1D elemek és/vagy a nem igazított 2D elem síkjai közötti távolságot takarja.

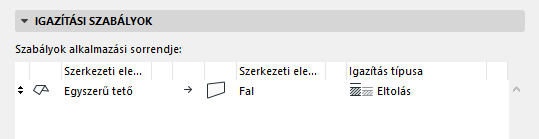

A példában az eltolási igazítással a tető 2D elemének síkja csatlakozik a lenti fal 2D eleméhez:


RoofOffset1.png   RoofOffset2.png

Tetősík: eltolási igazítás előtt és után

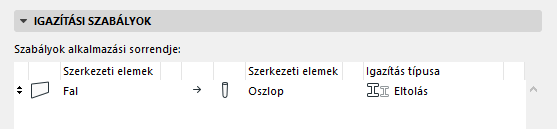

2D fal elemek eltolása az 1D oszlophoz



2D ELEM ELTOLÁSA

2D eltolása 1D-hez



2D eltolása 2D-hez

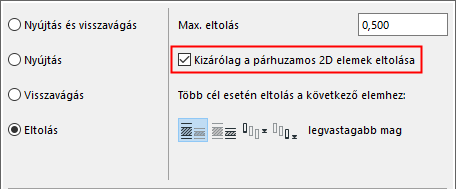

Kizárólag a párhuzamos 2D elemek eltolása


A 2D–2D eltolási igazítás korlátozása úgy, hogy csak párhuzamos 2D elemek esetén legyen alkalmazható

Lásd még Eltolási lehetőségek több célelem esetén.
