Folytassuk a munkát az előző példán. Az átlós merevítés továbbra sem felel meg a folytonossági követelményeknek, ami később problémákhoz vezethet a szerkezetelemzési szoftverben.
A hozzárendezéshez a felhasználónak az Illesztés hozzárendezést kell alkalmaznia.
Ezzel elforgatható a szerkezeti tengely úgy, hogy annak végpontjai elérjék a nyújtás igazítással létrehozott gerenda–oszlop csatlakozást.

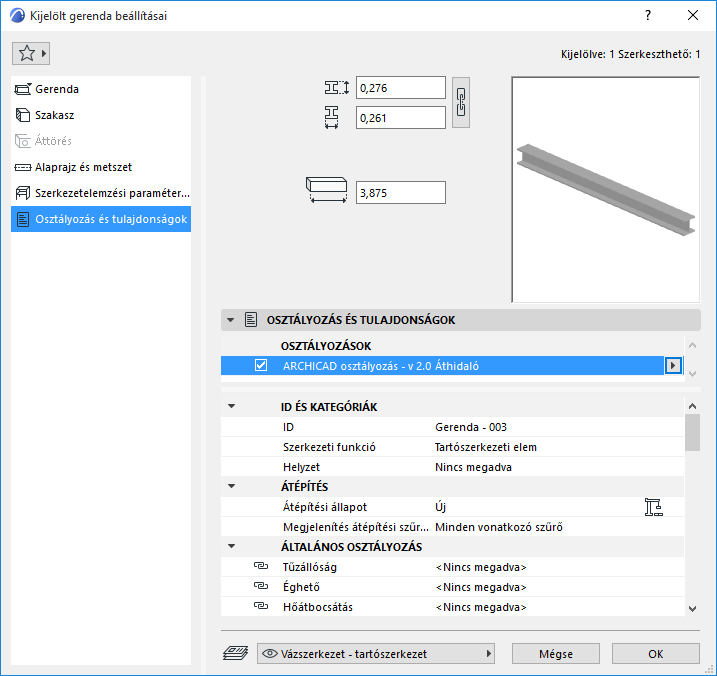

Ezt a hozzárendezést úgy kell beállítani, hogy csak a merevítő elemek modellezéséhez használt gerendákra legyenek érvényesek. Ebben a tervben az ilyen gerendák besorolása „Merevítő”.

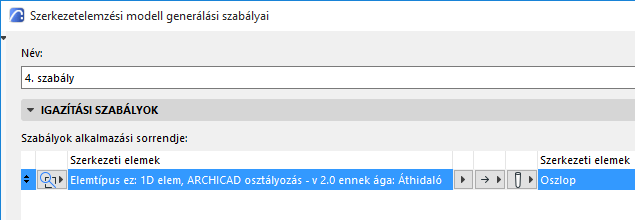

Adja meg az Illesztés szabályt úgy, hogy csak a „Merevítő” besorolású 1D elemek hozzáigazítása történjen meg:

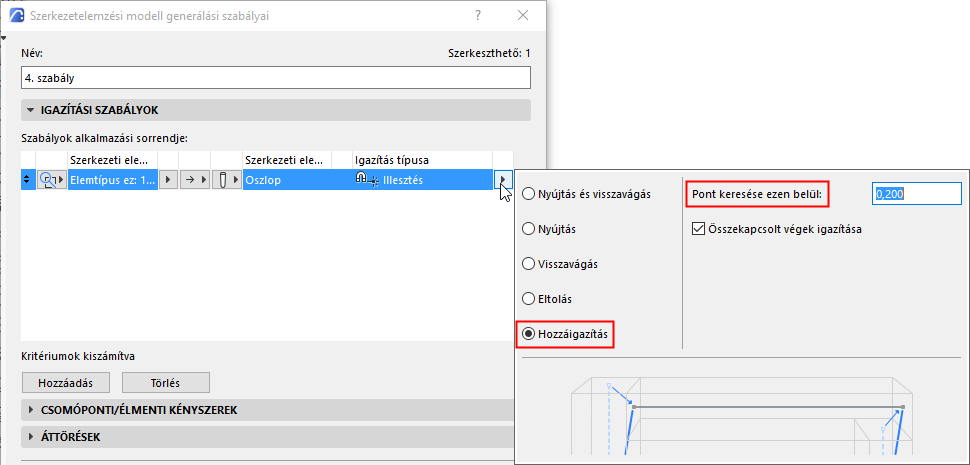

Ezzel az igazítási típussal megadható az érintett illesztési csomópont maximális távolsága.

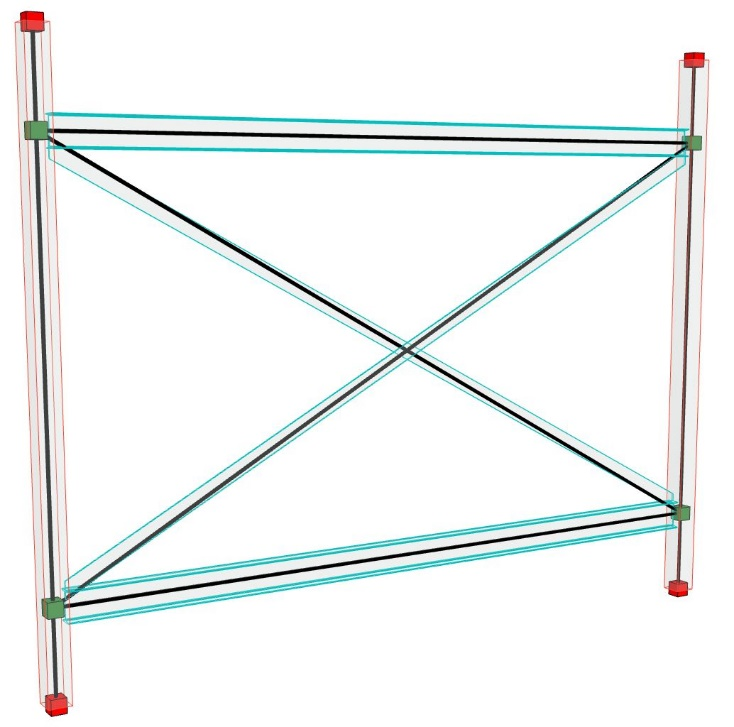

Az átlós merevítés az oszlopokhoz illeszkedik majd.
