Ez a hozzárendezés a nyújtás ellentéte: visszavágja az egymást fedő szerkezetelemzési elemeket.

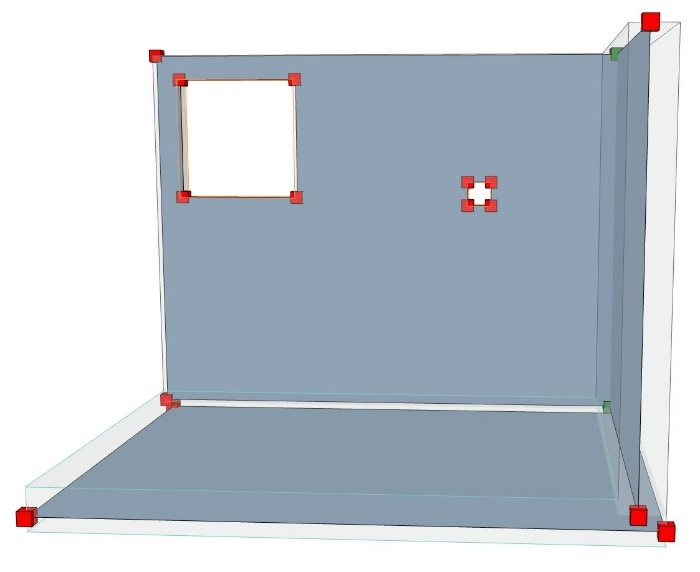

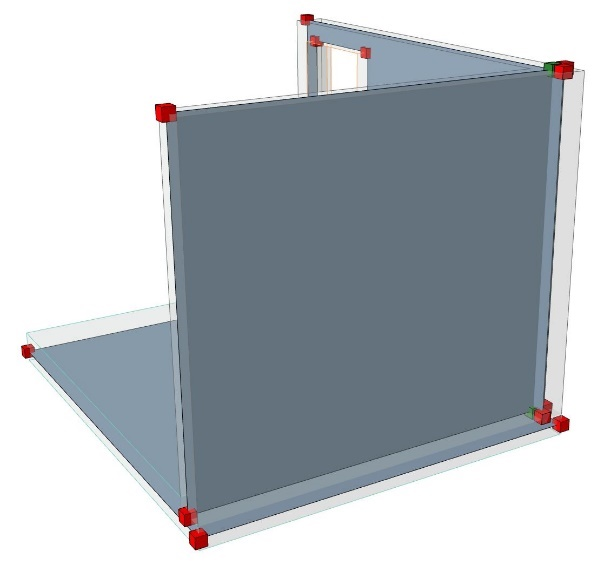

A szerkezetelemzési modell láthatóságának bekapcsolásakor a következő hibákat láthatjuk:
–Falak és födém közötti hézag
–A födém éle nem igazodik a falakhoz;
–A falak a sarkokban fedik egymást.
1.Az első probléma megoldásához nyújtsa a falakat a födémekhez a Nyújtás hozzárendezéssel.

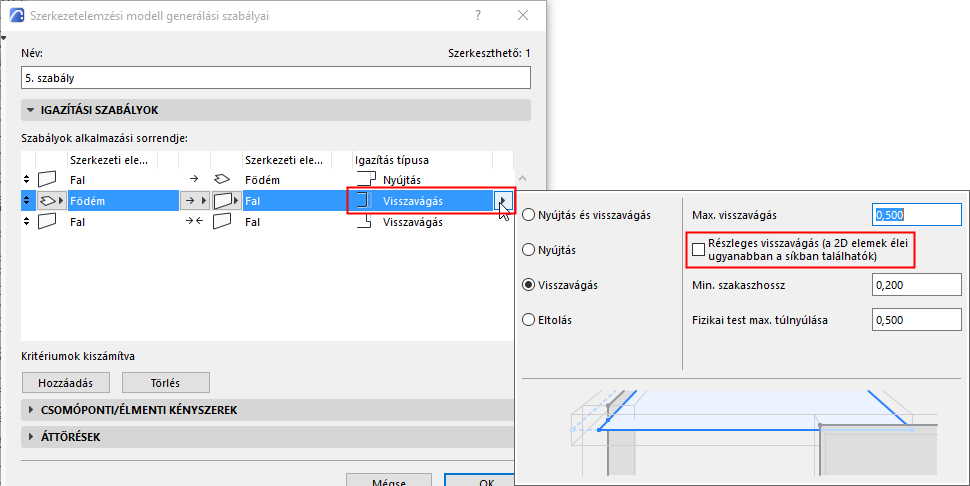

2.Ezután vágja vissza a födém felesleges részeit úgy, hogy a födémet a fal éleihez igazítja a Visszavágás hozzárendezéssel.
–Paraméterek: a példában teljes élvágást alkalmazunk, mivel a födém egésze végigfut a fal teljes hossza mentén. Ezért törölje a jelet a „Részleges visszavágás” jelölőnégyzetből.

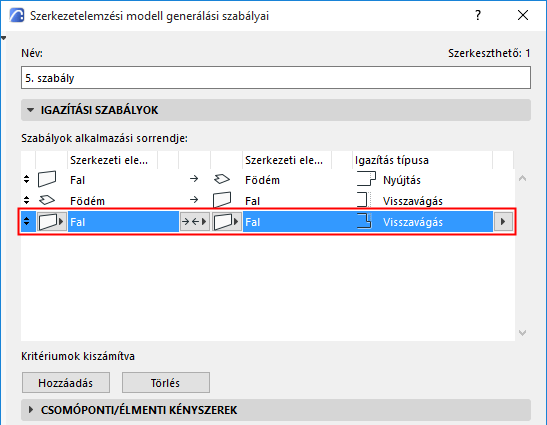

3.A harmadik hiba megszüntetéséhez visszavágjuk mindkét falélet, amelyek metszik és fedik egymást a sarokban. Itt a falak egyszerre módosítók és célok, és az „egymáshoz” operátort kell alkalmazni, mivel mindkét falat elemezni kell és le kell vágni.

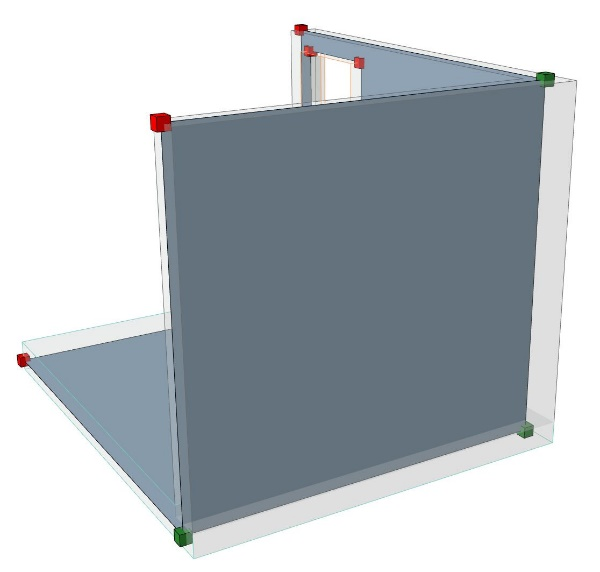

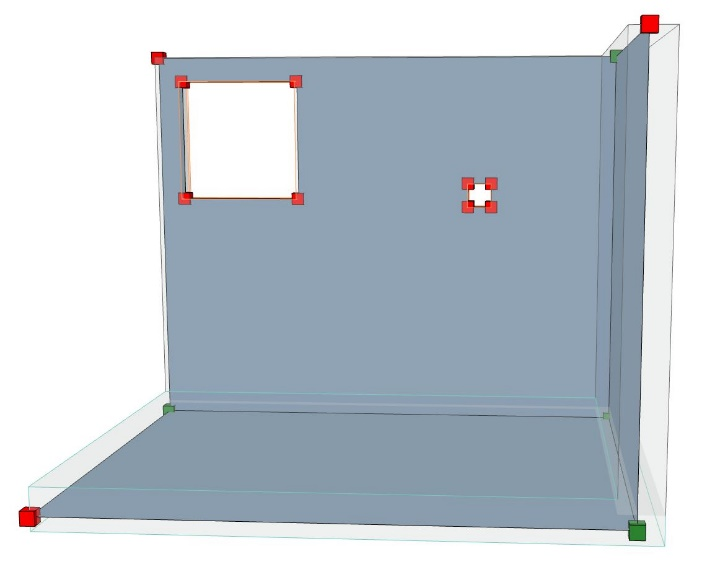

Az igazított szerkezetelemzési modellnek a következőképpen kell kinéznie:
