Csatlakozási tartomány (mag meghosszabbítása a csatlakozás biztosítása érdekében)

Gerendák és oszlopok esetén: ez a beállítás virtuálisan meghosszabbítja az 1D elem magjának hosszát annak tengelye mentén.

A mag virtuális meghosszabbításának célja, hogy a gerenda vagy az oszlop teherhordó kapcsolatban legyen más elemekkel. Ezzel a művelettel érvényesíthetők olyan igazítási szabályok, amelyek eredményeként a tartószerkezeti elemeknek kapcsolódniuk kell.

Ez olyan előre gyártott elemeknél lehet hasznos, amelyek valamelyik végén szándékosan helyet hagynak, például szigetelés számára vagy a csomópont kidolgozásához). A program a csatlakozási tartományon belül virtuálisan meghosszabbítja a tartószerkezetet az ilyen rések kitöltése érdekében.

Fontos megjegyzések:

–Ezzel a beállítással csak virtuálisan növeli az elem magjának hosszát, a művelet nincs hatással a fizikai modell elemére, és nem hosszabbítja meg az 1D elemet.

–A kiegészítő csatlakozási tartománynak akkor van jelentősége, amikor modellellenőrzést futtatunk a szerkezetelemzési modellen. Ha a csatlakozási tartomány lehetővé teszi a szerkezeti csatlakozást, a modell ellenőrzése során az elemek folytonosnak minősülnek majd a szerkezetelemzési modell szempontjából.

–További csatlakozási tartomány csak akkor adható az elemhez, ha a Nyújtás és visszavágás és/vagy Eltolás négyzet is be van jelölve az oszlop vagy gerenda beállításainál.

A gerenda vagy oszlop beállításainál:

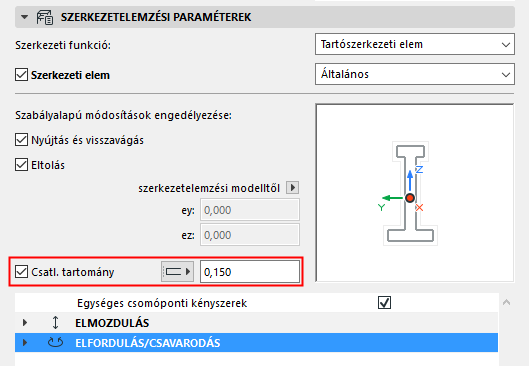

1.Jelölje be a Csatlakozási tartomány lehetőséget.

2.Adja meg a meghosszabbítás hosszát.

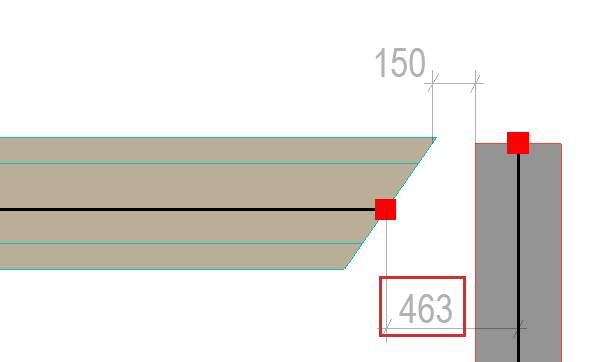

Az értéknek legalább meg kell egyeznie az összekapcsolandó elemek magjai közötti legrövidebb távolsággal.

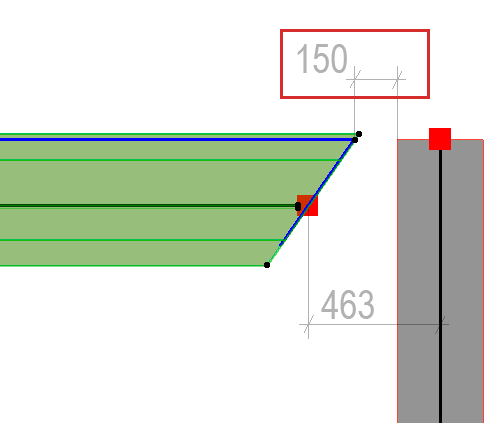

A példában a gerenda csatlakozási tartományát kívánjuk növelni, amelynek legalább 150-nek kell lennie.

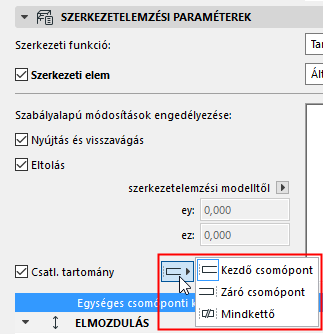

3.Adja meg, hogy melyik véget kívánja meghosszabbítani („Eleje”, „Vége”, „Mindkettő”). A „Mindkettő” lehetőséggel mindkét végéhez hozzáadja a bővítést.

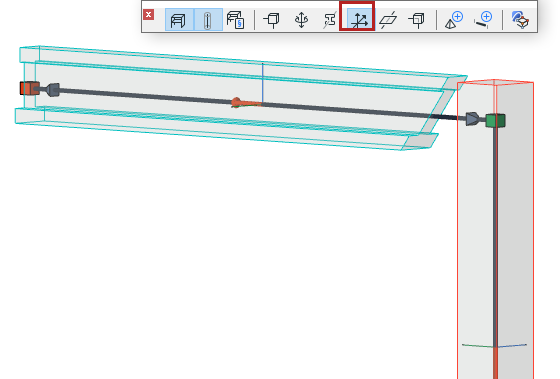

Megjegyzés: A végek azonosításához kapcsolja be a „Helyi koordinátarendszerek megjelenítése” lehetőséget, így láthatóvá válik a szerkezeti elem irányát jelző nyíl.

Az igazítási szabályoknál:

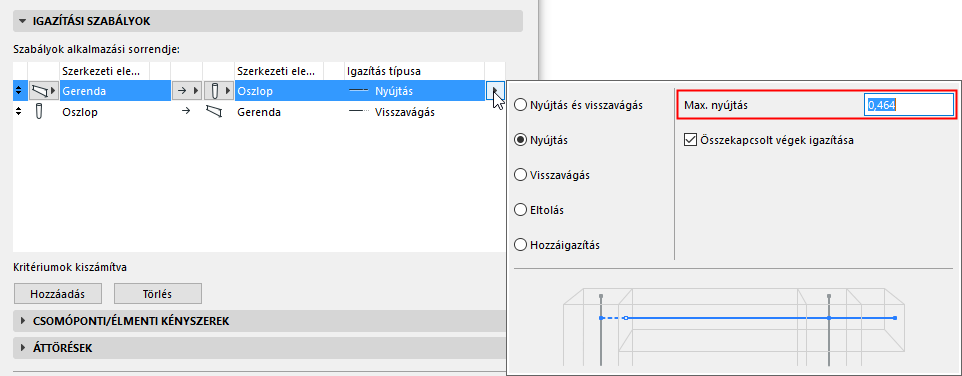

A maximális megengedett nyújtásnak nagyobbnak kell lennie az összekapcsolandó szerkezeti tengelyek közötti távolságnál. A program ezt a „maximális nyújtás” értéket alkalmazza a csatlakozási tartomány egyik vagy mindkét végén.

A gerenda Csatlakozási tartomány beállításának köszönhetően a nyújtási igazítás megfelelően működik, és megtörténik az 1D elemek csatlakoztatása.
