Gerenda/oszlop profilok exportálása SAF formátumban

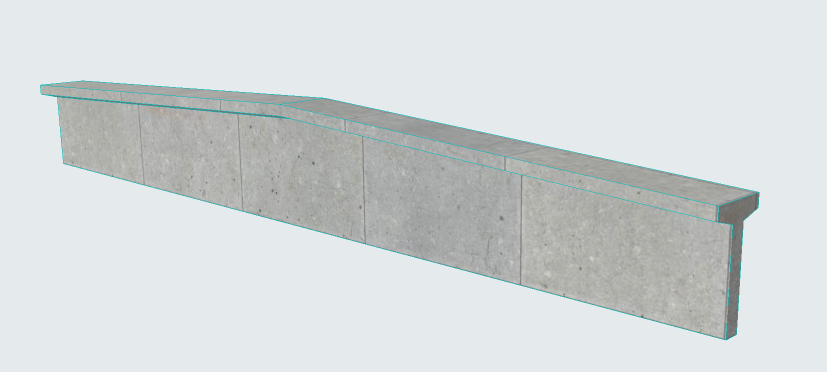

Bizonyos oszlop- vagy gerendaelemek több keresztmetszettel és/vagy építőanyaggal rendelkezhetnek:

•Több szakaszból álló gerendák vagy oszlopok

•Keskenyedő gerendák vagy oszlopok

•Egyetlen összetett profil különböző profilmódosítókkal a végeken

Ilyen oszlop vagy gerenda esetén egyetlen 1D tag jön létre a szerkezetelemzési modellben. Azonban keresztmetszet SAF-be történő exportálása két módon lehetséges: használható egyetlen helyettesítő profil vagy exportálható az összes keresztmetszet.

1.Nyissa meg a gerenda vagy oszlop beállításainál található Szerkezetelemzési paraméterek panelt.

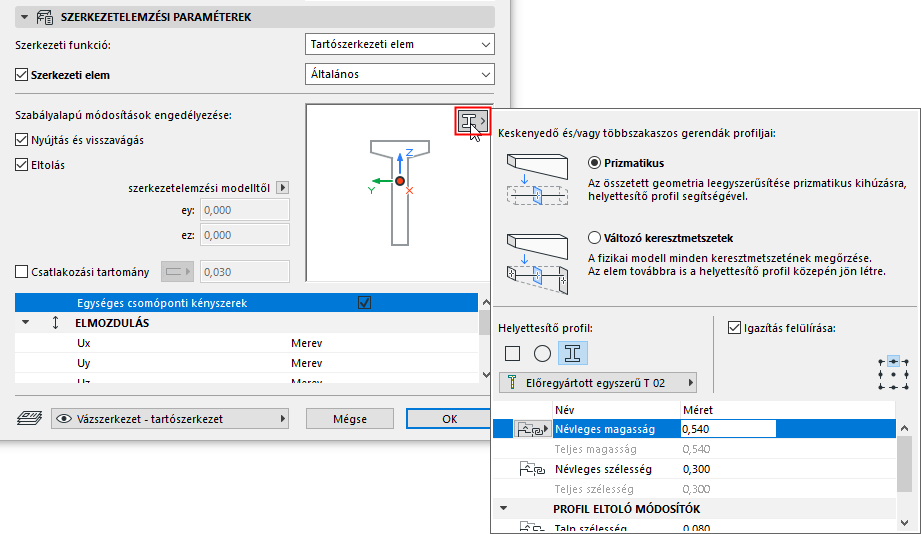

2.Ha az elem többféle keresztmetszettel rendelkezik: a Helyettesítő profil előugró ablak az előnézeti ablakból elérhető.

3.Adja meg a keresztmetszeti profil(ok) exportálásának módját:

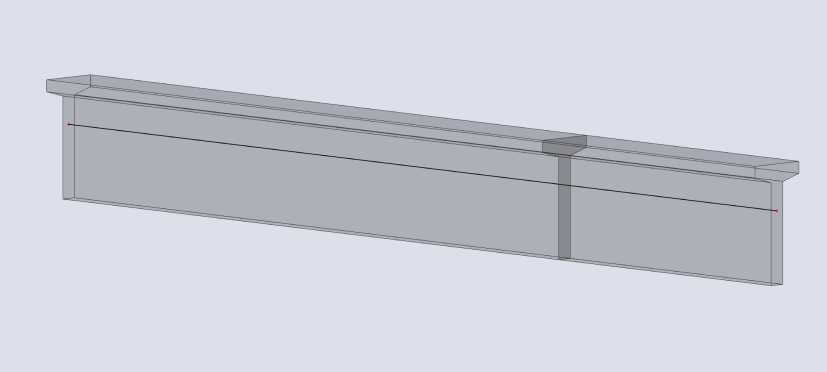

•Prizmatikus: egyetlen helyettesítő profil exportálása az 1D elem keresztmetszetének ábrázolásához. (A sematikus tervezés korai szakaszában végzett számításokhoz javasolt.)

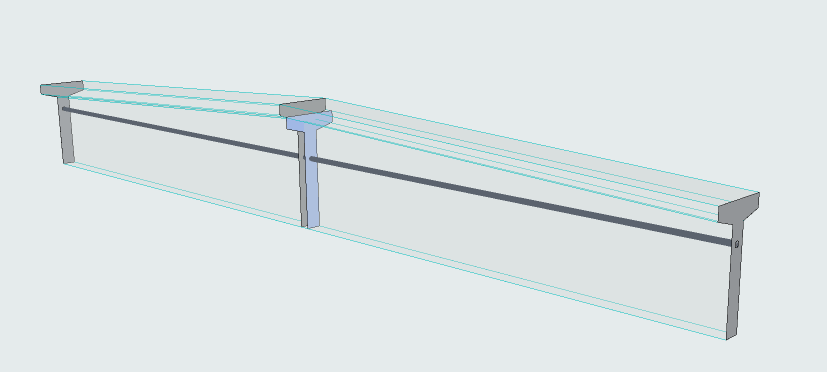

•Változó keresztmetszetek: az 1D elem összes keresztmetszetének exportálása, a fizikai modell minden részletének megtartásával. (A terv azon szakaszaiban javasolt, ahol pontos számításokra van szükség.)

4.Válassza ki a helyettesítő profilmag szerkezetét: Téglalap, Kör vagy Összetett profil

Összetett profilos szerkezet esetén:

–Válasszon egy profilt, és állítsa be a szerkeszthető paramétereket (ha vannak). A lista a következőket tartalmazza:

-Oszlopokra vagy gerendákra vonatkozó profilok (az adott helyzet szerint)

-Profilok, amelyek legalább egy tartószerkezeti összetevőt tartalmaznak

Téglalap alakú vagy kör keresztmetszetű szerkezet esetén:

–Adja meg az építőanyagot és a méreteket

A helyettesítő profil igazításának felülírása

A Prizmatikus beállításnál elérhető.

Alapértelmezés szerint a helyettesítő profil origója az elem referenciavonalára kerül.

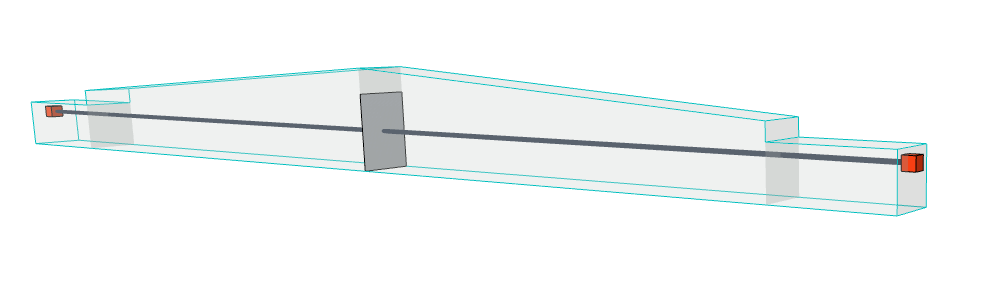

Helyettesítő profil alapértelmezett helyzete

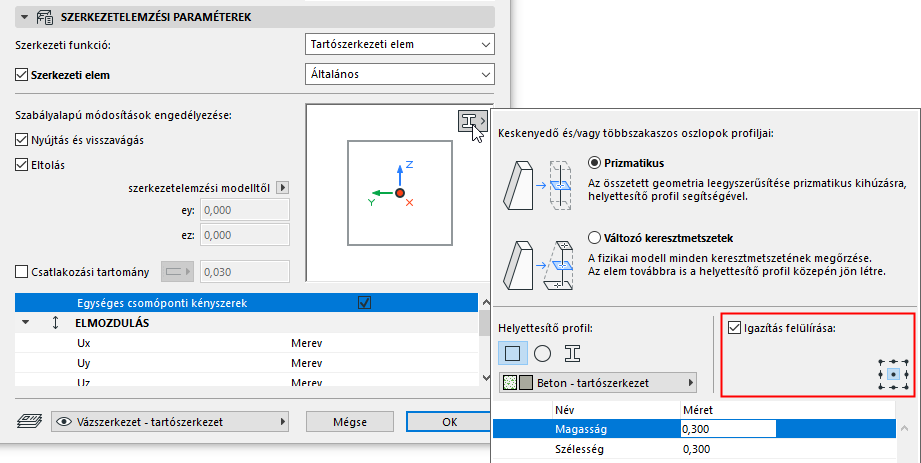

Szükség esetén helyezze át a profil origóját, hogy jobban tükrözze az építészeti modellt. Jelölje be az Igazítás felülírása négyzetet, majd válasszon másik horgonypontot:

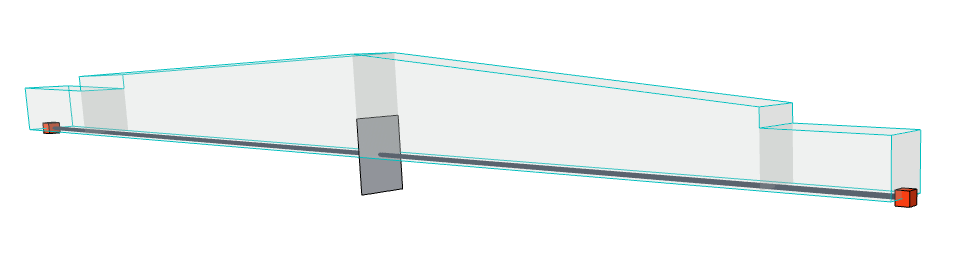

Helyettesítő profil felülírás helyzete

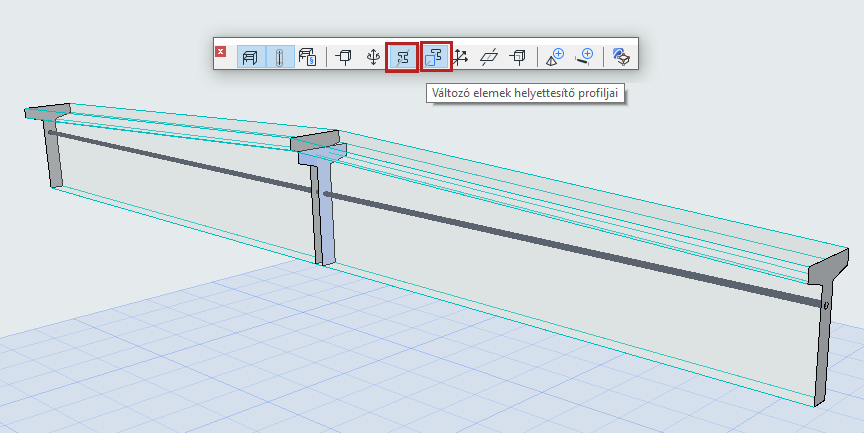

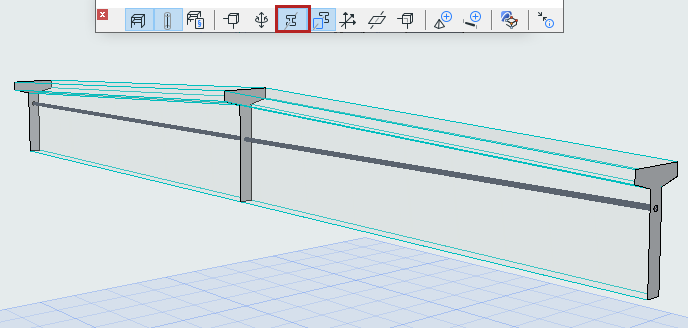

Teherhordó magok profiljainak megjelenítése

Kapcsolja be ezt a lehetőséget (a Szerkezetelemzési modell eszközsávból).

Helyettesítő profil többféle keresztmetszet esetén: az 1D elem helyzete

Többféle keresztmetszet esetén a helyettesítő profil csak az 1D elem elhelyezésére szolgál, amely annak középpontjába kerül. A helyettesítő profil megjelenítéséhez aktiválja a kapcsolót.

(A Profilok megjelenítése kapcsoló is legyen aktív.)

Ezzel a megjelenítési beállítással látható az 1D elem helye többféle keresztmetszet esetén.
