Importált „általános” vagy „parametrikus” SAF keresztmetszetek leképezése

Bármelyik „általános” vagy „parametrikus” SAF keresztmetszet adott elnevezésű Archicad profilnak feleltethető meg (a gyári típusokhoz hasonlóan). (Lásd SAF keresztmetszetek leképezése név szerint.)

Azonban a gyári típusokkal szemben az „általános” és „parametrikus” keresztmetszetek SAF meghatározása olyan geometriai és parametrikus információkat tartalmaz, amelyeket az Archicad újra elkészít vagy felismer.

Az ilyen bejövő keresztmetszetek meghatározott Archicad profilattribútumként történő leképezéséhez hajtsa végre az alábbi két munkamenet egyikét.

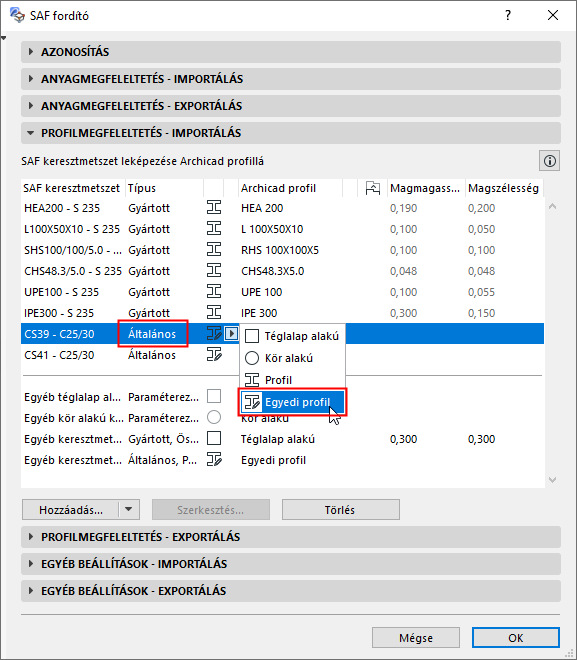

1. lehetőség: Leképezés egyedi profilként

Bármely „általános” típusú SAF keresztmetszet importálható egyedi profilként.

Emellett bizonyos „parametrikus” típusú SAF keresztmetszetek is importálhatók egyedi profilként.

Lásd Az Archicad által felismert parametrikus SAF keresztmetszetek.

•Az SAF keresztmetszet sokszögének értelmezése és beágyazása megfelelő az egyedi profilon belül, az anyagra vonatkozó információk nélkül. (Anyaguk hozzárendelése az Anyagmegfeleltetés panel szerint történik.)

•Ez az egyedi profil nem jelenik meg az Archicad attribútumai között, nem listázható név szerint, és másképpen sem lehet hivatkozni rá az Archicad tervben.

Megjegyzés: Az Archicadbe történő importálás után az egyedi profil elhelyezhető a tervben, majd menthető névvel rendelkező profilattribútumként.

2. lehetőség: új Archicad profilattribútum létrehozása az Attribútumok palettán

1.Nyissa meg a Beállítások > Elemattribútumok > Attribútumokat.

2.Kattintson az Importálás gombra.

3.Az Attribútumok importálása ablakban: keresse meg az erre a célra szolgáló .xlsx (SAF) fájlt.

Lásd SAF adatfájl készítése és exportálása a szabványos leképezés biztosításához.

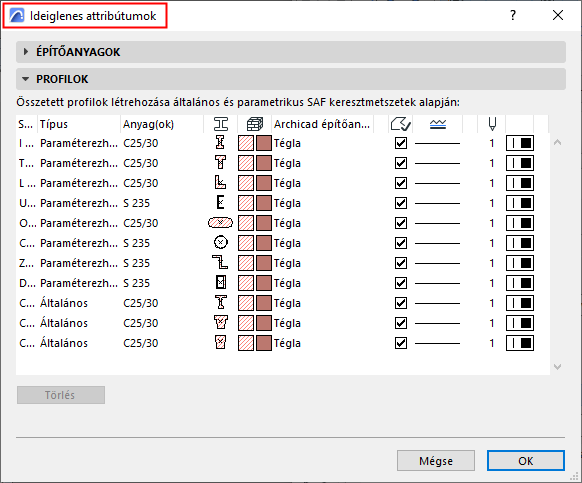

4.Megjelenik az ideiglenes attribútumokat tartalmazó párbeszédablak. A Profilok panelen található a lehetséges új összetett profilattribútumok listája, amely a bejövő fájlban szereplő SAF keresztmetszeteken (általános típusok és támogatott parametrikus típusok) alapul.

5.Rendeljen hozzá Archicad építőanyagot, kitöltést, vonalat és tollat a hozzáadni kívánt SAF keresztmetszetekhez.

Megjegyzés: Ha egy keresztmetszet több SAF anyagot tartalmaz, csak egy Archicad építőanyag rendelhető hozzá. Azonban miután hozzáadtuk azt új profilként az Archicad tervhez, a Profilszerkesztő segítségével mindegyik magösszetevőhöz beállítható másik építőanyag.

6.Kattintson az OK gombra az Attribútumok palettához való visszatéréshez.

7.Adja hozzá az új profilokat az Archicad tervhez.

Akkor a beérkező SAF keresztmetszet leképezhető a megfelelő, névvel rendelkező Archicad profilattribútumokra („Egyedi profil” helyett).
