Összetett profilok leképezése (név szerint)

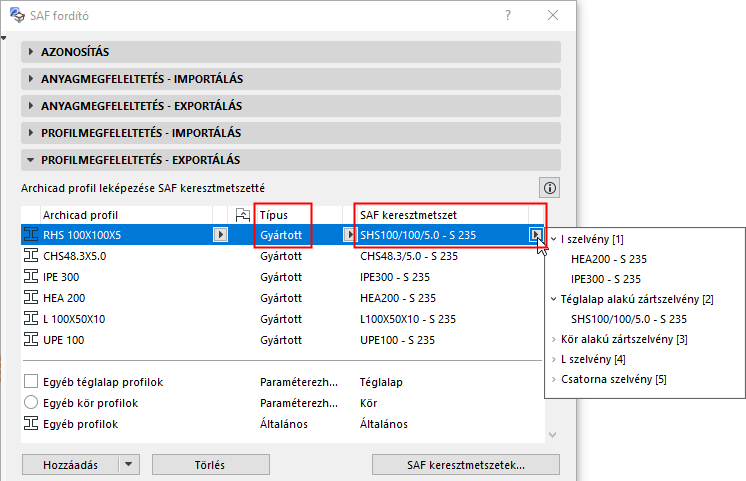

1.Válassza ki minden listázott Archicad profilhoz a megfelelő típust és keresztmetszetet.


–Az SAF keresztmetszet előugró ablakban az elemek a választott típus (gyári, parametrikus, összetett) szerint vannak szűrve és az SAF Formcode szerint vannak listázva.

–Ha nem találja a keresett SAF keresztmetszetet az előugró ablakban, a listához további elemek adhatók. Lásd Több SAF keresztmetszet hozzáadása a leképezési listához (Exportálás SAF-be).

–A név szerint leképezett profiloknál az SAF keresztmetszet tartalmazza az anyagdefiníciót.

–Az „általános” típusú profilok leképezése nem név szerint történik. Ezek SAF keresztmetszetek lesznek a profil sokszöge vagy geometriája alapján. Anyaguk az Anyagmegfeleltetés panelen adható meg.

2.További Archicad profil listához történő hozzáadásához válasszon az alábbi műveletek közül:

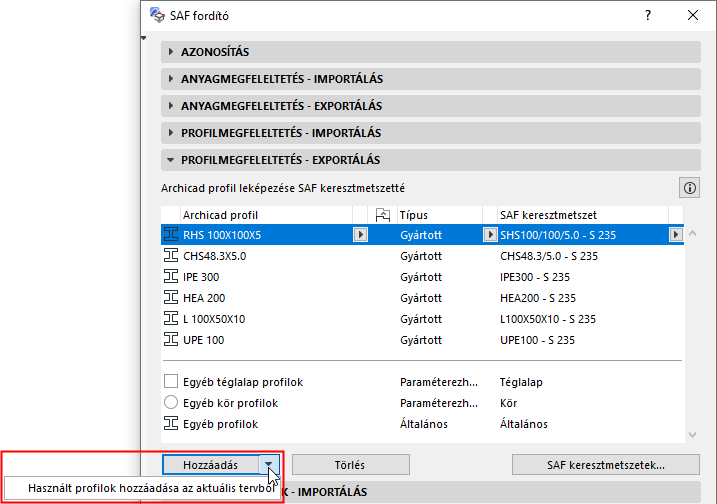

–A Hozzáadás gomb megnyomása után kattintson a Használt profilok hozzáadása az aktuális tervből lehetőségre


–Kattintson a Hozzáadás lehetőségre, majd válasszon az Archicad terv összetett profiljainak listájáról. (Elérhető profilattribútumok: amelyek rendelkeznek maggal, valamint gerendákkal és oszlopokkal használatosak.)
