BIMx Hipermodell publikálása: Publikálási módszer (részletes módszer)
Hipermodell létrehozása és közzététele az Archicadben a Publikálás segítségével. Ez a módszer ajánlott (szemben a gyors Varázsló módszerrel), ha ismeri a Publikálási készleteket, mert pontosabb, szélesebb körű exportálási lehetőségeket biztosít:
•Válassza ki a hipermodellben publikálandó konkrét elemeket a Publikálási készletből
•Mentsen el több 3D nézetet, mindegyiket különböző beállításokkal (modell háttér, textúrakorlátozás, napbeállítások)
•Ellenőrizze, hogy mely eleminformációk legyenek a hipermodell részei
A BIMx formátumban történő mentés előtt, a lehető legjobb teljesítmény érdekében szükség lehet az Archicad modell optimalizálására.
Lásd BIMx: Megjegyzések a modelladatokra, a 3D modellbeállításokra és a textúrákra vonatkozóan.
1. lépés: Publikálási készlet létrehozása

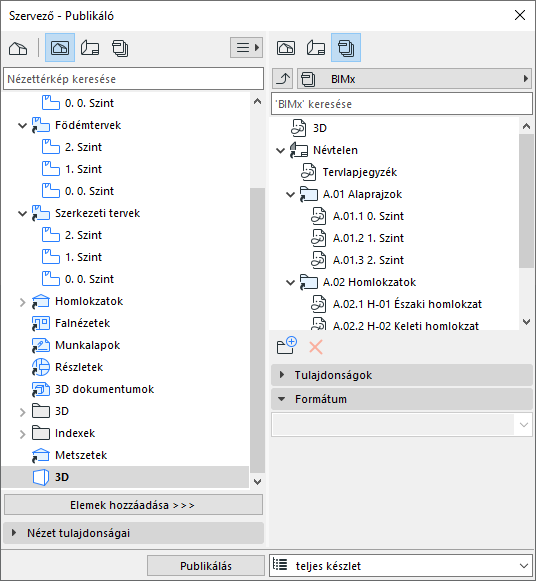

A Publikáló Szervező módjában hozza létre a kívánt Publikálási készletet.
Lásd még: Publikáló.
•Összeállíthatja a nézetek kombinációját (beleértve a kamera útvonalát is, amennyiben szükséges), a tervlapokat vagy alcsoportokat és tetszőleges számú 3D nézetet a Hipermodellbe való felvételhez
•Optimalizálja az egyes 3D nézetek tartalmát - például a részleges szerkezetmegjelenítés, a fóliacsoportok vagy a kijelölő használatával a 3D nézetek korlátozására.
2. lépés: Publikálási tulajdonságok beállítása

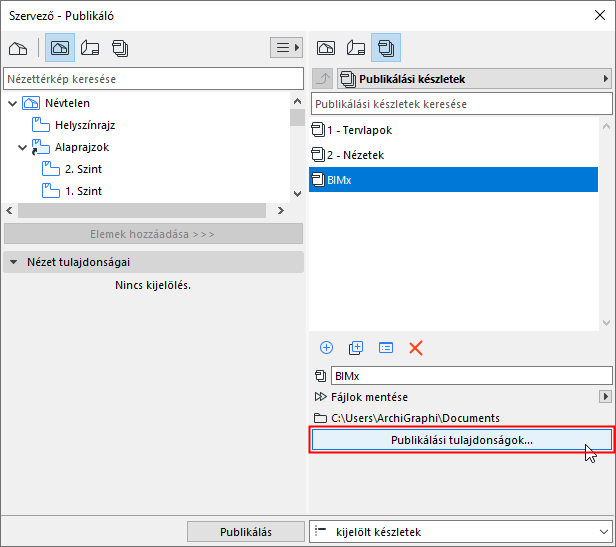

Nyissa meg a Publikálási tulajdonságok párbeszédpanelt.
Adja meg, hogyan kívánja publikálni a hipermodellt: Feltöltés vagy Mentés.
Válassza ezt a publikálási módot, ha a fájlt fel kívánja tölteni a BIMx modellküldés oldalra bimx.graphisoft.com.
•Jelentkezzen be a Graphisoft-fiókjába, ha ez még nem trötént meg.
Ha még nincs fiókja, kérjük, regisztráljon a megjelenő párbeszédpanelen.
•Feltöltés ide: Adja meg a vállalati vagy a saját tárhelyet.
•Ebbe a mappába: Válassza ki, hogy nyilvánosan hozzáférhető helyre vagy személyes mappába tölti-e fel. Ha a személyes mappát választja, tetszés szerint jelszóval védheti a fájlt. A szabad tárterület balra látható.
Megjegyzés: A Privát mappába opció csak a céges tárhelyen, azoknál a felhasználóknál elérhető, akik az Archicadet Szoftverkarbantartási szerződéssel (SSA) használják.
• Név: A hipermodell fájl tetszés szerint átnevezhető.
•Helyi másolat mentése: Jelölje be ezt a négyzetet, ha a hipermodellt nemcsak a BIMx modellküldés oldalra kívánja feltölteni, hanem helyi példányt is szeretne menteni belőle, és adja meg a célfájl útvonalát.
•Infó készlet
•Archicad tervezői adatok használata a BIMx-ben
Lásd 4. lépés: Szerzői információk bejegyzése
•Fóliák használata BIMx-ben: Alapértelmezés szerint be van jelölve.
–Az Archicad tervben lévő fóliák hierarchiája a BIMx-ben is megtekinthető
–Fóliák használata a 3D BIMx modell elemeinek megjelenítéséhez vagy elrejtéséhez

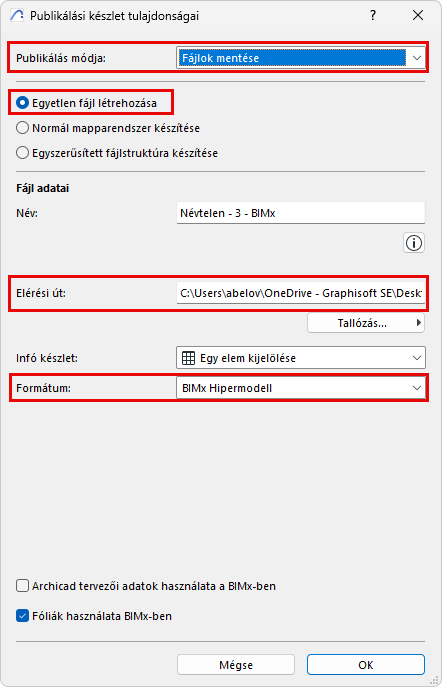

BIMx Hipermodell mentése
•Válassza a Fájlok mentése publikálási módot
•Válassza az Egyetlen fájl létrehozása lehetőséget
•Elérési út: adja meg a célhelyet
•Válassza a BIMx Hipermodell formátumot

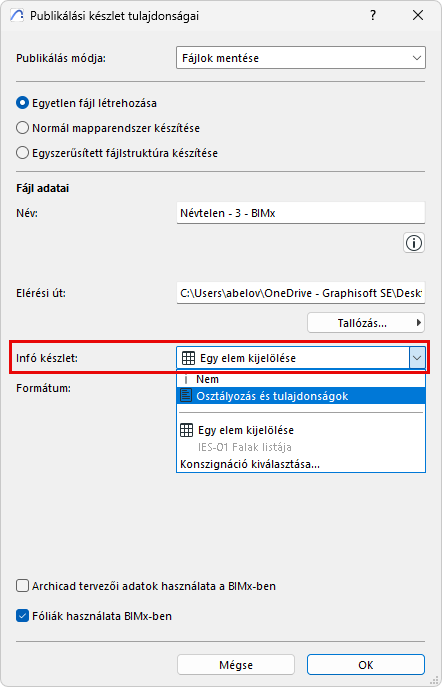

Az Infó készlet előugró ablakban állítható be, hogy a modellelem mely adatai legyenek láthatók a BIMx modellt megtekintők számára:
•Az Osztályozás és Tulajdonságok opció az Elembeállítások párbeszédpanel Osztályozás és Tulajdonságok panelén az egyes elemekhez megadott adatokat használja.
•Válassza a Nincs opciót, ha nem szeretné, hogy a fogadó fél megjelenítse az eleminformációkat (pl. ha a fogadó fél a modellgeometriát egészben tekinti meg, ezért nincs szüksége információkra a különböző összetevő elemekről).

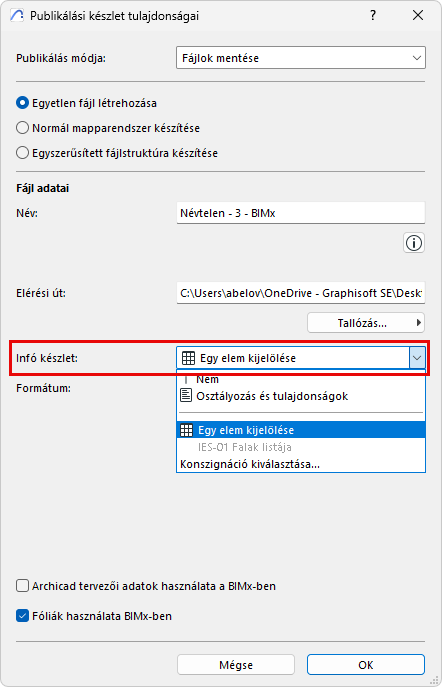

•Konszignáció kiválasztása: Ha erre az opcióra kattint, a megnyíló ablakban kiválaszthat egy vagy több elemkonszignáció sémát. A BIMx modell a kiválasztott konszignáció(k)ban meghatározott adatokat használja majd.
Mivel itt egy vagy több konszignáció választható, szükség lehet az exportált egyedi adatok konszignációkra osztására (például elemtípus szerint). Így felgyorsul a frissítés és a publikálás, valamint az adatok kezelése is könnyebb.
• A BF Alapérték BIMx kimenet esetén opció az Interaktív elemkonszignációban az adott néven megadott adatokat használja. Ez a konszignáció az alapértelmezett Archicad sablonban található (nemzetközi piac esetén), de a konszignációs séma igény szerint módosítható, illetve bármilyen másik konszignáció(k) is választható(k).
4. lépés: Szerzői információk bejegyzése
Jelölje be ezt a négyzetet, ha meg kívánja jeleníteni a tervező nevét a hipermodell BIMx alkalmazásban történő megnyitásakor.
Ehhez először meg kell adnia az információt az Archicad Fájl > Infó > Terv előnézete és tervezői adatok BIMx-ben menüpontjában.
Lásd Tervezői adatok a BIMx-ben.
5. lépés: A BIMx exportálás beállításainak megadása - minden 3D nézet számára
A Publikálási készletből: válasszon ki egy 3D nézetet, majd kattintson a Beállítások gombra.
Modell háttere
Válasszon hátteret a 3D modell BIMx-ben való megjelenítéséhez.
Az „Égbolt" az alapértelmezett BIMx háttér.
Textúra mérethatára
A 3D modell textúráival látványos vizuális hatások kelthetők, ugyanakkor befolyásolják a modell méretét és az exportálási sebességet is.
Szükség szerint állítsa vissza a „Normál” alapértelmezett határértéket:
•alacsonyabb értékkel csökkenthető az exportálási idő és a modell mérete
•a magasabb érték részletesebb látványt eredményezhet (azonban a fájlméret is nagyobb).

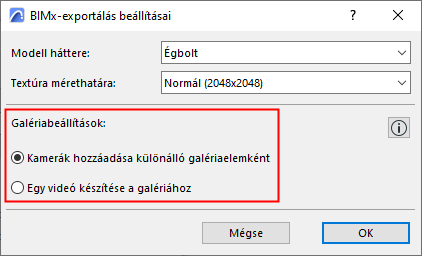

6. lépés: Galériabeállítások a kameraútvonalhoz

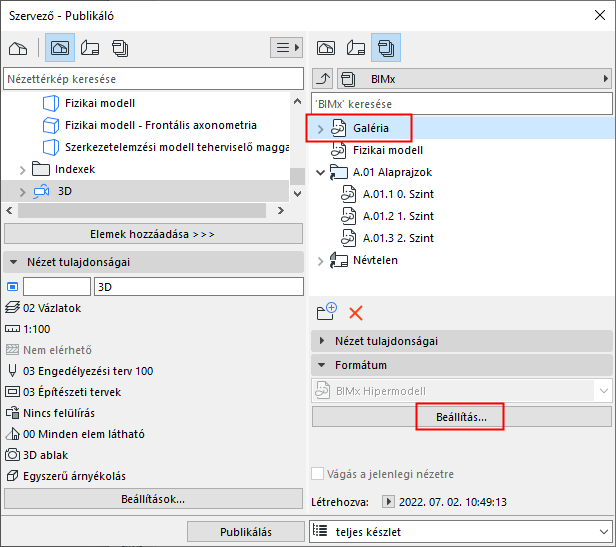

Ha a Publikálási készlet tartalmaz kameraútvonalat: válassza ki a kameraútvonalat a Szervezőből a Galéria lehetőségek beállításához.
•Kamerák hozzáadása különálló galériaelemként: Az aktuális Archicad kameraútvonalon található összes kamerából különálló galériaelem (kép nézőpont) készül. (A BIMx-ben ezeket a galériaelemeket ezt követően egy prezentációban kombinálhatja majd.)
•Videó készítése a galériába: Egyetlen videó típusú galéria elem készül a jelenlegi Archicad kamera útvonalból.
6. lépés: A publikálási folyamat

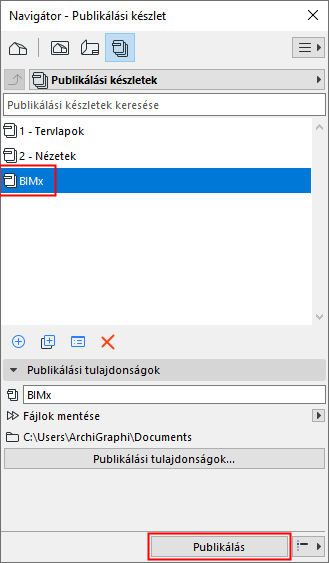

Válassza a Publikálási készletet a Publikálóban, majd kattintson a Publikálás lehetőségre.

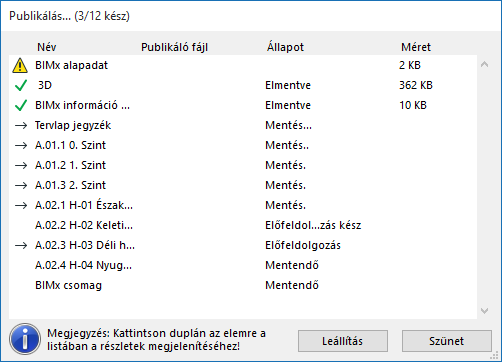

A Publikálás párbeszédablak jelenik meg:

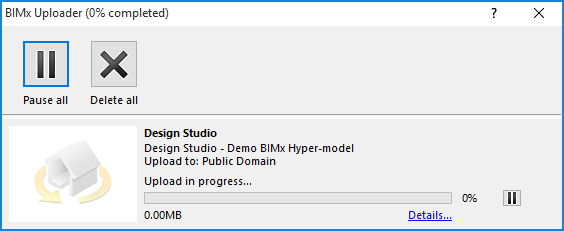

Ha a BIMx modell átviteli oldalra tölti fel a BIMx hipermodellt, a BIMx feltöltő is látható, melyen követhető a feltöltés állapota. Ha szükséges, ebben a párbeszédablakban állíthatja le a feltöltést, illetve indíthatja újra a folyamatot.
További információért kattintson a Részletek gombra.
