Az Energetikai modell ellenőrzése paletta Szerkezetek lapja az épület külső és belső szerkezeteit alkotó terek határvonalait sorolja fel, az energetikai elemzés szempontjából lényeges fizikai jellemzőikkel együtt. A függönyfalak kitakaró paneljei is megjelennek a Szerkezetek listán.

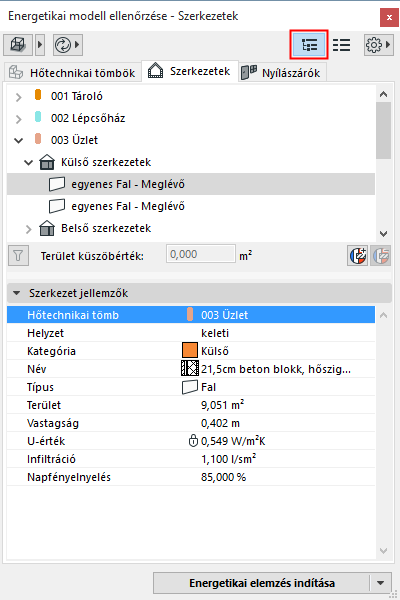

A Szerkezetek lap fastruktúra nézetében pontosan látható, hogy melyik külső és belső szerkezet melyik hőtechnikai tömbhöz tartozik, a könnyen érthető és grafikus ábrázolási módnak köszönhetően. A kijelölt szerkezet tulajdonságai az oldal alján találhatók, a Szerkezet jellemzői részben.
Szerkezeti adatok
Az adattípusoknak két fajtája létezik:
•Archicad modell adattípusok (közvetlenül a BIM-ből):
Szerkezetek esetén: hőtechnikai tömb hozzárendelése, helyzet, tér határvonal kategória, Archicad elemtípus, komplexitás, név, terület, vastagság, átépítési állapot
•További adattípusok (amelyeket a felhasználó rendelt hozzá a Szerkezetek lista bejegyzéseihez):
U-érték/R-érték, infiltráció, napfényelnyelés, korrekciós terület
Lásd még Szerkezetek jellemzőinek beállítása (Energetikai elemzés).
Ezek az adatok szükség szerint megjeleníthetők vagy elrejthetők:
•Fastruktúra nézetben: kattintson a jobb egérgombbal bármelyik elemre a Szerkezet tulajdonságainál az adattípusok megjelenítéséhez vagy elrejtéséhez.

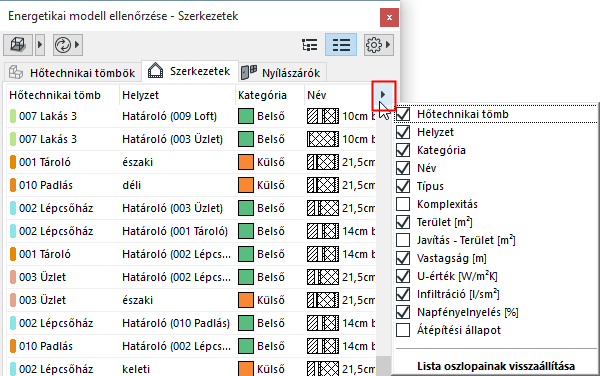

•Lista nézetben: Kattintson a jobb oldalon lévő nyílra a táblázat oszlopainak mutatásához vagy elrejtéséhez.

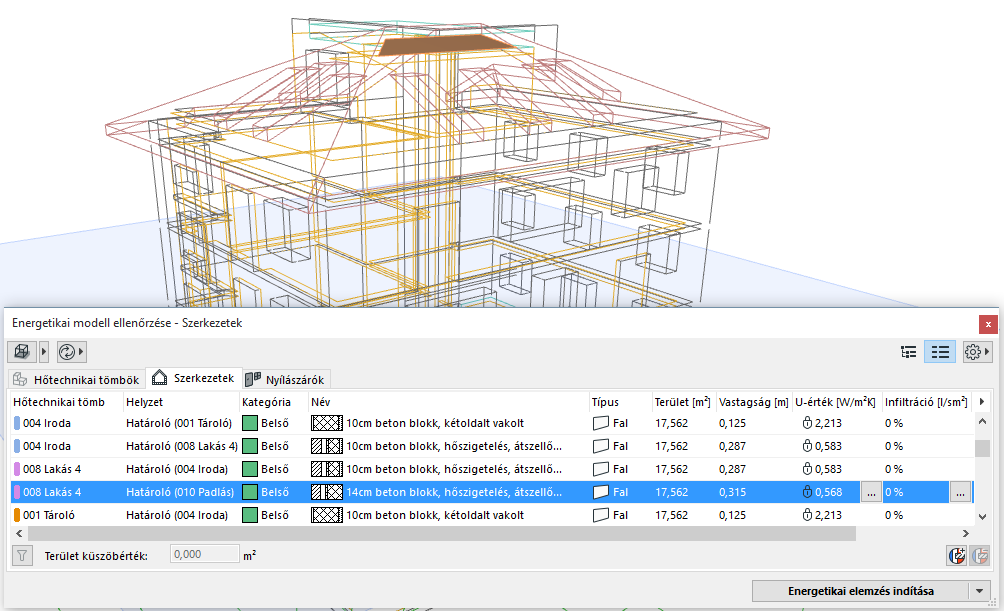

A Szerkezetek lista bejegyzései rendszerint több helyiséghatárvonalat tartalmaznak. Azok a tér határvonalak, amelyek azonosak az összes kapcsolódó Archicad modell adattípusban, egy bejegyzésben, összesített területükkel jelennek a Szerkezetek listán.

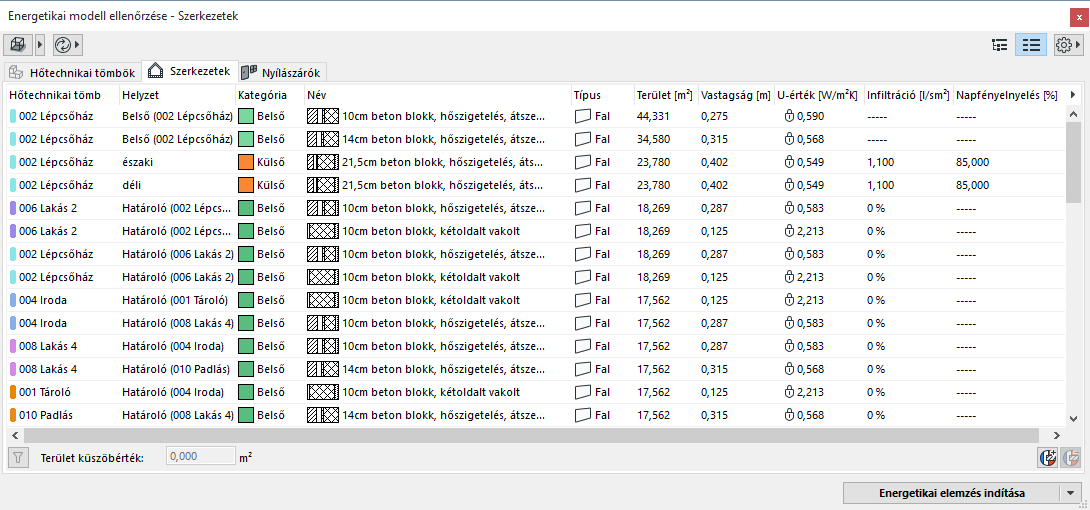

Lista nézetben a lista átrendezhető bármely jellemző alapján, az adott jellemző oszlopában a címsorra kattintva.
Terület határérték
A figyelmen kívül hagyható területek szerkezeti vagy nyílászáró lista bejegyzéseinek szűrésére írjon be egy értéket a „Terület határérték” mezőbe, amelyet a Szerkezetek lista alján talál. A határértéknél alacsonyabb területű bejegyzések nem kerülnek listázásra, és a számítási motor nem veszi őket figyelembe. (Ha később csökkenti ezt a határértéket, a kiszűrt szerkezetek jelennek meg újra alkalmazhatóként.)
A határérték beállításával olyan kisméretű területek szűrhetők ki, amelyek az energetikai elemzés számára jelentéktelenek; ezáltal egy könnyebben kezelhető szerkezet listát kapunk.
Szerkezeti felület korrekció
A Modell ellenőrzés paletta Szerkezet lista lapján van egy adattípus a „Javítás - terület” számára. Bármely listázott szerkezethez úgy tudja hozzáigazítani a területet, hogy ebbe az oszlopba beír egy pozitív vagy egy negatív értéket. Az elemnek a „Terület” oszlopbeli értéke ennek megfelelően változik. Ezt a korrigált területértéket (amennyiben az pozitív) használja majd a számítási motor.
