Az Energetikai modell ellenőrzése paletta Nyílászárók listája az épület külső nyílásait alkotó terek határvonalait sorolja fel, az energetikai elemzés szempontjából lényeges fizikai jellemzőikkel együtt.

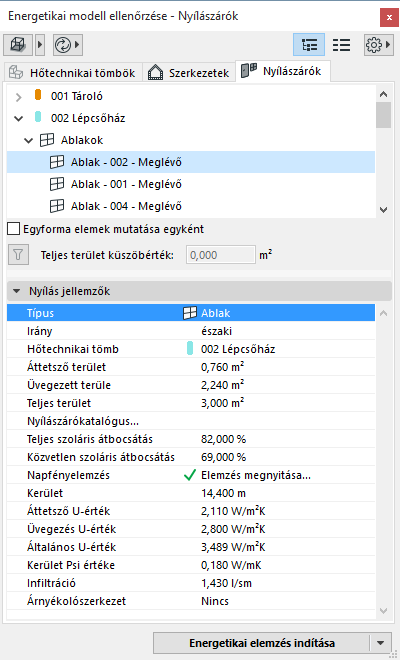

A Nyílászárók lap fastruktúra nézetében pontosan látható, hogy melyik ajtó, ablak és átlátszó függönyfal panel melyik hőtechnikai tömbhöz tartozik, a könnyen érthető és grafikus ábrázolási módnak köszönhetően. A kijelölt nyílászáró tulajdonságai az oldal alján találhatók, a Nyílás jellemzők részben.
Nyílászáró adatok

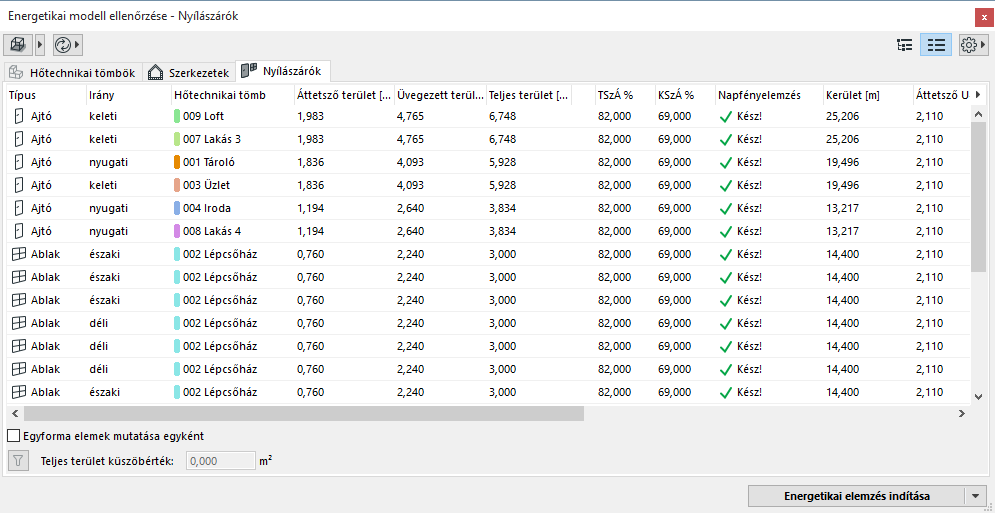

A Nyílászárók lista táblázatos vagy fastruktúra formájában tekinthető meg; az egyes oszlopok egy-egy adattípust képviselnek. Az adattípusoknak két fajtája létezik:
•Archicad modell adattípusok (közvetlenül a BIM-ből):
Nyílászárók esetén: hőtechnikai tömb hozzárendelése, napfényelemzés, helyzet, Archicad nyílástípus, terület (üvegezett, áttetsző, összes), keret kerülete, átépítési állapot.
•További adattípusok (amelyeket a felhasználó rendelt hozzá a Nyílások lista bejegyzéseihez):
Nyílászárók esetén: Teljes és közvetlen szoláris átbocsátás, U-érték (üvegezés, áttetsző felületek, kerület és teljes), kerület Psi értéke, árnyékolószerkezet, infiltráció.
Ezek az adatok szükség szerint megjeleníthetők vagy elrejthetők:
•Fastruktúra nézetben: kattintson a jobb egérgombbal bármelyik elemre a Szerkezet tulajdonságainál az adattípusok megjelenítéséhez vagy elrejtéséhez.

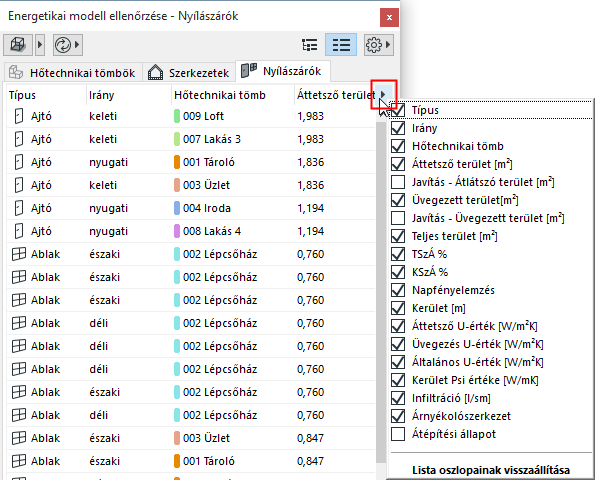

•Lista nézetben: Kattintson a jobb oldalon lévő nyílra a táblázat oszlopainak mutatásához vagy elrejtéséhez.
Lista nézetben a lista átrendezhető bármely jellemző alapján, az adott jellemző oszlopában a címsorra kattintva.
A Nyílások lista egyes tételeinél a következő adatok láthatók az oszlopokban:
•Hőtechnikai tömbök hozzárendelése
•Irány és Archicad nyílás típusa
•Napfényelemzés eredménye
Lásd még Napfényelemzés.
•A nyílászárók átlátszó paneljeit leíró adatok:
-Üvegezett felület, keret kerülete
-Üvegezés U-értéke
-Teljes Szoláris Átbocsátás (TST): A tárgy által átbocsátott százalékos beeső napsugárzás, amely magában foglalja a közvetlenül átáramló besugárzást, valamint a beltér felé történő másodlagos hőleadást. A TST értéket 100-zal elosztva megkapjuk az összenergia átbocsátás (SHGC) vagy g-értéket.
-Közvetlen szoláris átbocsátás (DST)
•A nyílászárók kitakaró paneljeit és kereteit leíró adatok:
-áttetsző terület, kerület, U- és psi-érték
-infiltráció: a kijelölt nyílászáró légáteresztése (jellemzően a kerület mentén, a keretnél a falcsatlakozás felé)
•Árnyékolószerkezet hozzárendelések
•Átépítési állapot

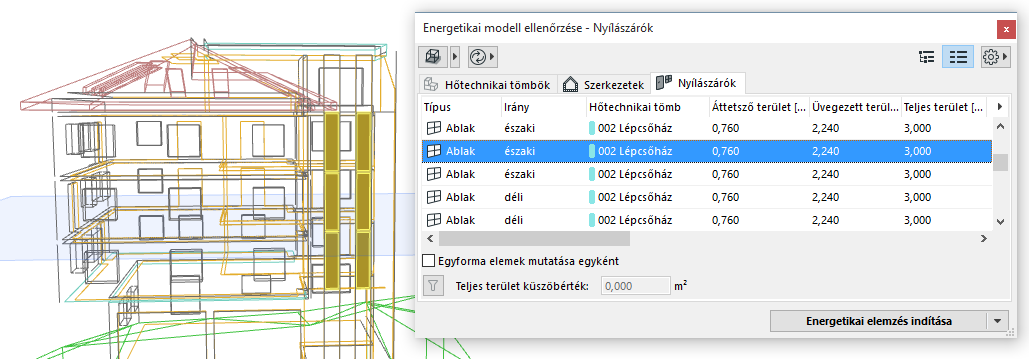

Egyforma elemek mutatása egyként
Használja ezt a jelölőnégyzetet a Nyílászárók lap bal alsó sarkában lista nézetben, hogy azok a tér határvonalak, amelyek azonosak az összes kapcsolódó Archicad modell adattípusban, egy bejegyzésben, összesített területükkel jelennek meg a Nyílászárók listájában.
Teljes terület küszöbérték
A figyelmen kívül hagyható területű nyílászárók listabejegyzéseinek szűrésére írjon be egy értéket a „Teljes terület küszöbérték” mezőbe, amelyet a Szerkezetek lista alján talál. Az ennél a küszöbértéknél kisebb (kitakaró+üvegezett) összterületű nyílászárók nem kerülnek listázásra, és nem veszi őket figyelembe a számítási motor. (Ha később csökkenti ezt a küszöbértéket, a kiszűrt nyílászárók újra megjelennek alkalmazhatóként.)
A teljes küszöbérték beállításával kiszűrhetők azok a kis területek, amelyek az energetikai elemzés szempontjából jelentéktelenek, és így egy könnyebben kezelhető nyílászárólistát kapunk.
Nyílások területkorrekciója
A kézzel történő kiigazítás céljából két oszlop áll rendelkezésünkre: „Javítás – Üvegezett terület” és „Javítás – Átlátszó terület.” Adjon meg ebben az oszlopban egy pozitív vagy egy negatív értéket. Az elemnek a „Terület” oszlopbeli értéke ennek megfelelően változik. Ezt a korrigált területértéket (amennyiben az pozitív) használja majd a számítási motor.
A Modell ellenőrzés paletta Nyílászárók oldalával lehetséges az Archicad épületmodell összes átlátszó térhatárvonalának egyedi elemzése (listázás, szerkesztés és megjelenítés). Ez a Modell alapú napsugárzás-elemzéshez szükséges, amellyel pontosan meghatározható az épülethatározó szerkezetek összes átlátszó elemére vonatkozó szoláris nyereség. Ez a fejlett eszköz lehetővé teszi, hogy a tervezők stratégiailag meghatározzák minden egyes ablak helyzetét a környezethez és az épület geometriájához képest, így egész évben kihasználhatók a szoláris nyereség előnyei és elkerülhetők annak nem kívánt hatásai.
A funkció figyelembe veszi az Épületenergetikai modellnézetben látható összes Archicad tárgyat és elemet, és így számítja ki a közvetlen napsugárzási értéket az épületmodell összes üvegezett nyílászárójára vonatkozóan. Az Archicadben a növények intelligens árnyékolószerkezetként működnek: árnyékolási képességük ki van számítva a vizsgált évre vonatkozóan, így meghatározható, hogy az árnyékoláshoz örökzöld vagy lombhullató növényeket használjunk-e.
Válassza ki bármelyik elemet a Nyílások listájáról, majd a Napfényelemzésnél kattintson az Elemzés megnyitása lehetőségre a modell alapú napfényelemzés párbeszédablakának megnyitásához.
A Napfényelemzés párbeszédablakon két lapfül található. Mindkettőn grafikonok láthatók a vizsgált évre vonatkozó kalkuláció óráival. Az x-tengely az év napjait, az y-tengely a nap óráit jelzi.
Álljon a kurzorral a „Közvetlen napfénynek kitett üvegezett terület százalékos aránya” grafikonra, és olvassa le a pontos óránkénti értékeket vagy használja a grafikon színkódjait: a 100%-os napfénynek kitettség citromsárgával, a 0%-os napfénynek kitettség (teljes árnyékolás) kékkel jelenik meg; a sárga különböző árnyalatai az év azon időszakait jelzik, amikor a szóban forgó nyílászáró csak részben kap napfényt. Ez a nézet nem veszi figyelembe az időjárás fájlban meghatározott felhős napokat.
Álljon a kurzorral az „Üvegezett terület hőáteresztése” grafikonra, és olvassa le a nyíláson óránként átengedett energia pontos értékét vagy használja a grafikon színkódjait a hőáteresztés erősségének megjelenítéséhez: a legerősebb áteresztést pirossal, a 0 értékű áteresztést kékkel jelöljük; a két szélső érték közötti színskála a köztes energiaáramlási értékeket jelzi. Ez a nézet figyelembe veszi az időjárás fájlban meghatározott felhős napokat, és a kiszámított „Éves integrált direkt sugárzás” értéket kWh-ban tünteti fel.
Megjegyzés: Ha több elemet jelöl ki a Nyílászárók listájában vagy csak egyetlen elemet úgy, hogy az Egyforma elemek mutatása egyként opció aktív, a Napfényelemzés párbeszédablakban az összes kijelölt Nyílászáró elemre vonatkozó, kombinált napsugárzási adatok láthatók.
