Az épületenergetikai modell megjelenítése

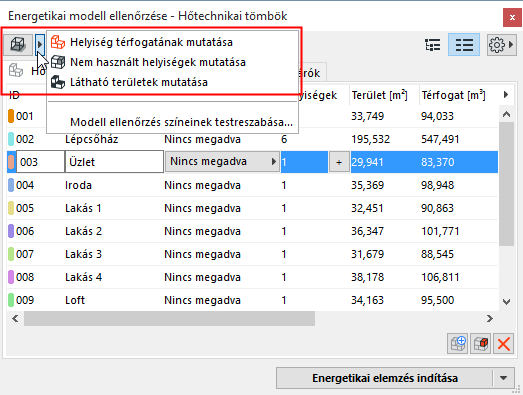

Az Energetikai modell ellenőrzése paletta jobb felső sarkában a Kiválasztottak megjelenítése 3D-ben gombjára kattintva különböző módokon jelenítheti meg a terv energetikai modelljét.

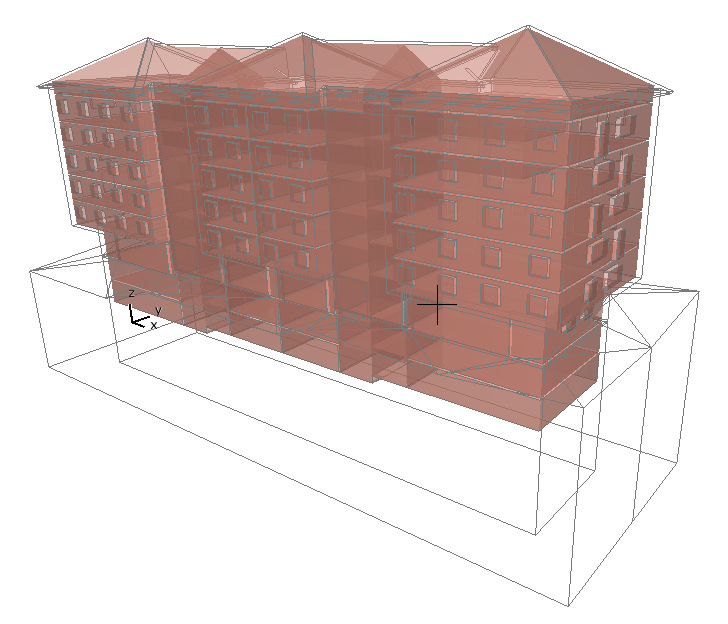

Helyiség térfogatának mutatása

A Helyiség térfogatának mutatása funkció a belső terek 3D-s megjelenítésére használható.

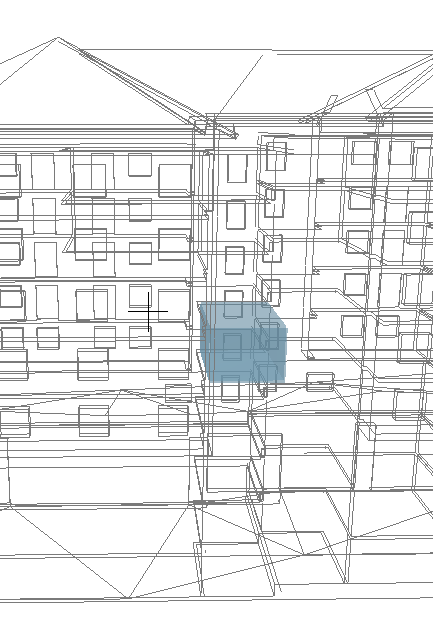

Nem használt helyiségek mutatása

A Nem használt helyiségek mutatása funkcióval kiemelhetők azok a látható Archicad helyiségek, amelyek nem tartoznak az Épületenergetikai modell egyik energetikai zónájához sem.

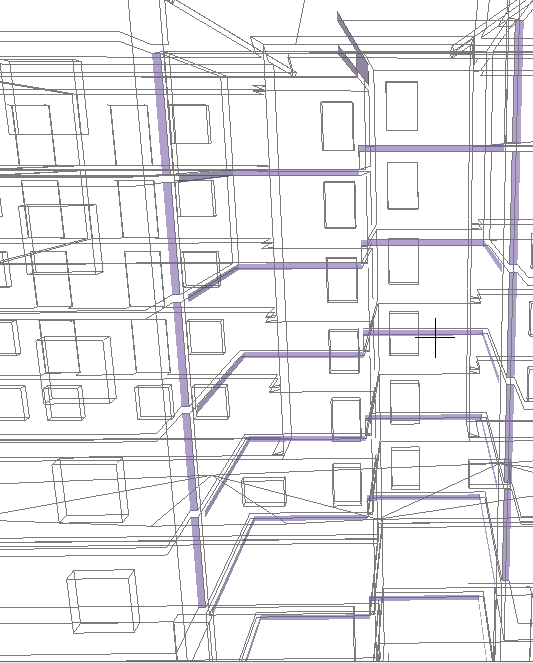

Látható területek mutatása

A Látható területek mutatása funkció kiemeli azokat a felületeket, melyekhez nincsenek határvonalak társítva. Ideális esetben minden épületszerkezetet és nyílásfelületet a térhatárvonalak fednek le, így ezek a látható területek jelzik a modellezési pontatlanságokat.

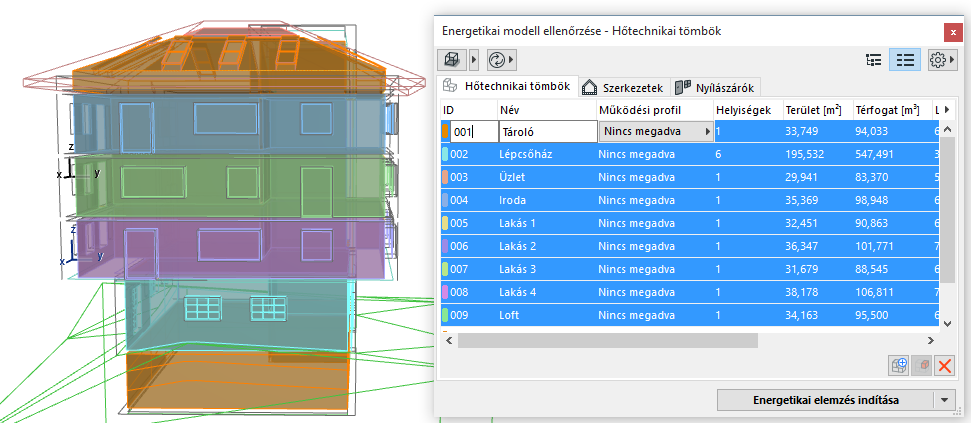

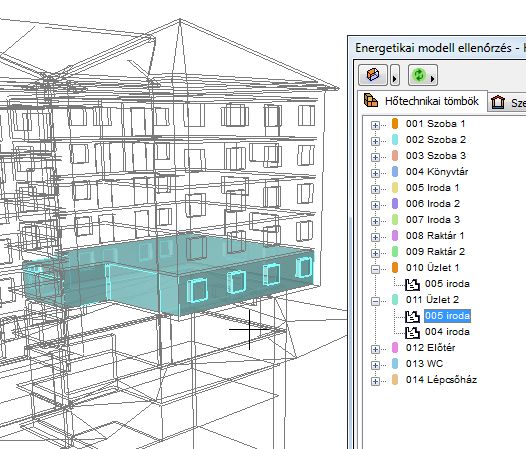

Hőtechnikai tömbök megjelenítése

Az Energetikai modellnézetben, a hőtechnikai tömbök listában kijelölt elemeket a program egyúttal egyszínű kiemeléssel jelzi a 3D modellen.

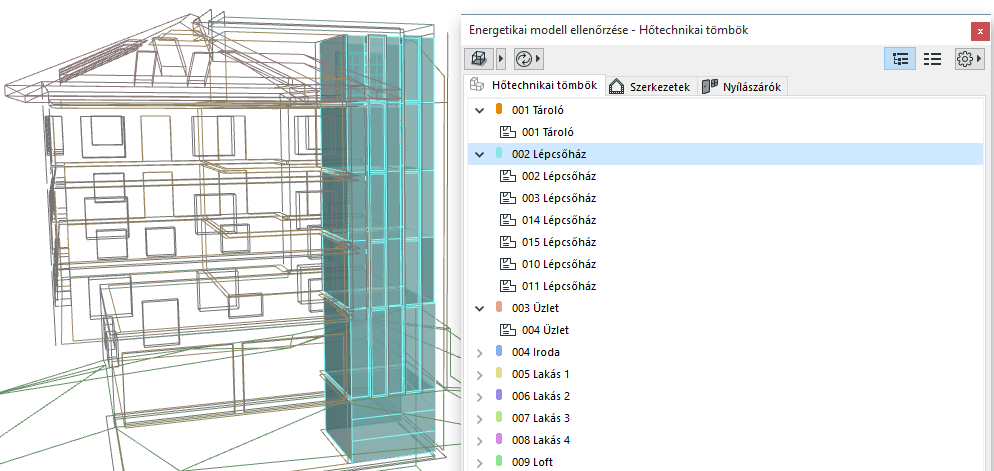

Amíg ez a funkció aktív, a kijelölés nélküli modellelemek drótvázas módban jelennek meg. Fastruktúra nézetben lehetőség van arra is, hogy kijelölje és külön-külön megjelenítse a hőtechnikai tömböt alkotó helyiségeket.

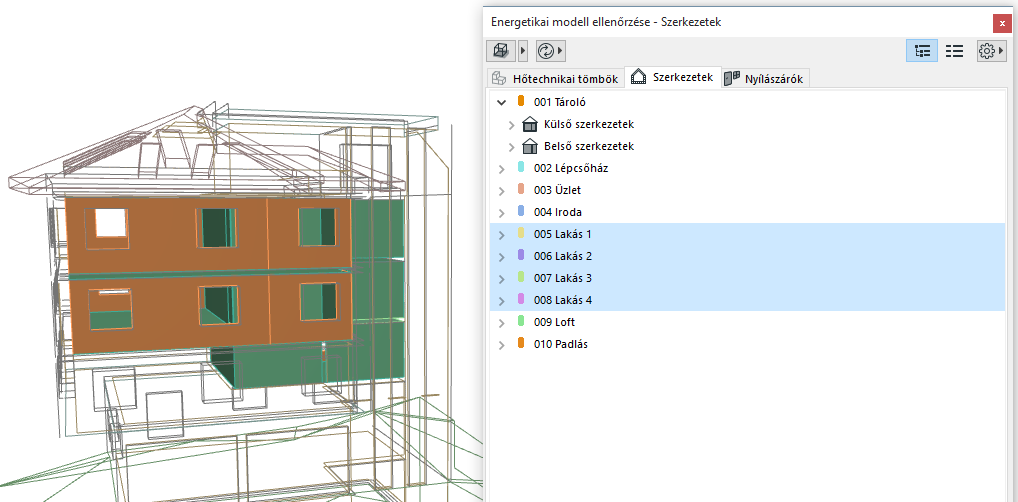

Szerkezetek szemléltetése

Az energetikai modellnézetben a Szerkezetek listán kijelölt térhatárvonalak jelennek meg az Archicad épületmodellen. Válasszon ki egy vagy több elemet a Szerkezetek listából, majd kattintson a „Kijelölt elem megjelenítése 3D-ben” gombra (amíg ez a funkció aktív, a kijelölés nélküli modellelemek drótvázas módban jelennek meg).

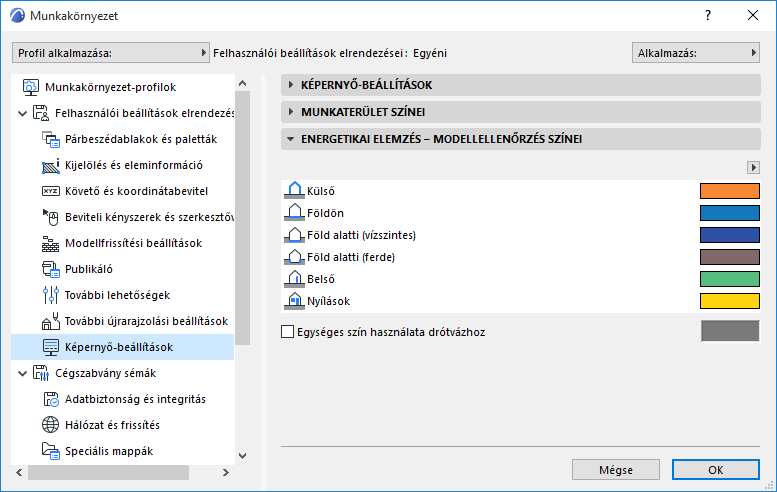

Az Energetikai modellnézetben az egyes térhatárvonal kategóriákhoz külön szín van hozzárendelve.

Lásd még Energetikai modellellenőrzés színeinek testre szabása.


Egyetlen Archicad elem (pl. a talaj fölé és alá nyúló fal) többféle térhatárvonalból is állhat, ezért több különböző (eltérő helyzetű) bejegyzés részeként is megjelenhet a Szerkezetek listában.

single_AC_element_with_multiple_space_boundaries_01.png   single_AC_element_with_multiple_space_boundaries_02.png

Egyetlen Archicad falelem, amely többféle térhatárvonalból áll

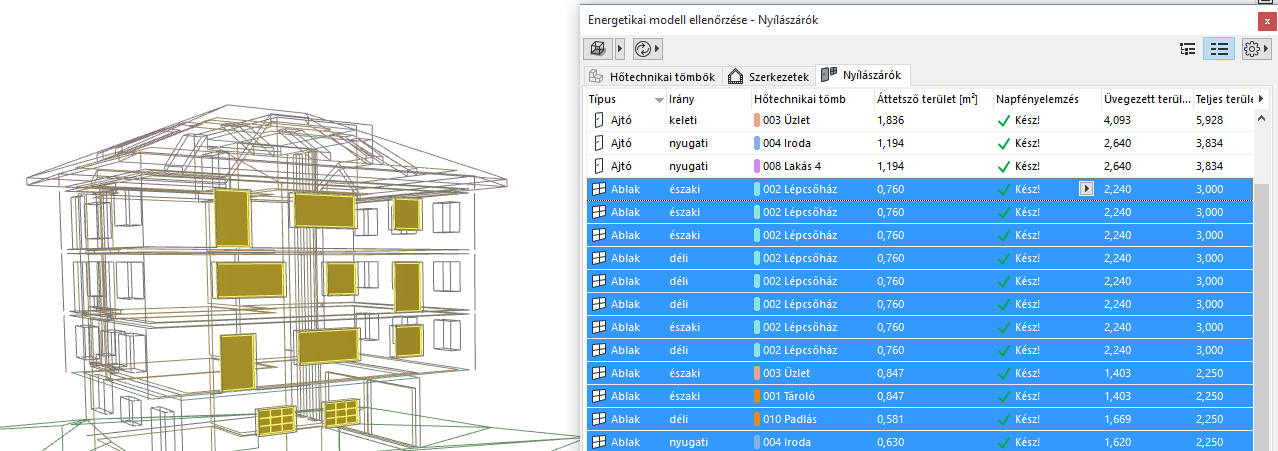

Nyílások szemléltetése

A Megjelenítés 3D-ben gomb alkalmazható a Nyílások lista kijelölt bejegyzéseinek megjelenítésére is.
