Nyílások jellemzőinek beállítása (Energetikai elemzés)
A Modell ellenőrzés párbeszédpanel Nyílások lapja felsorolja az épület héjszerkezetén és a belső hőtechnikai tömbök határvonalain lévő nyílások adatait.
A Nyílások lista kiválasztott eleméhez tartozó fizikai jellemzők megváltoztatásához módosítsa manuálisan az értékeket vagy használja az előre meghatározott értékkészleteket a Nyílászáró katalógusból.

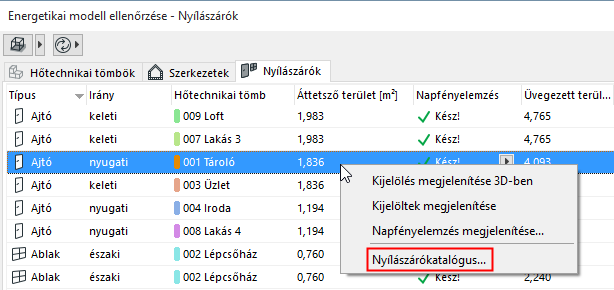

A nyílászáró katalógushoz való hozzáféréshez válasszon ki egy elemet a Nyílászárók lapon, és jobboldali egérgombbal hozza fel a helyi menüt:

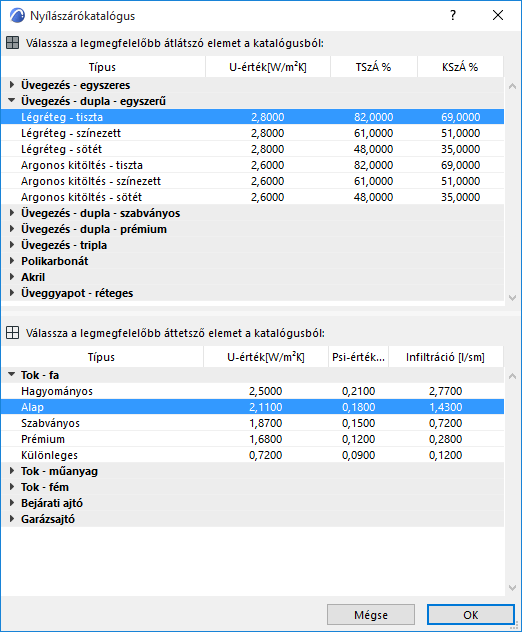

A Nyílászáró katalógus egy olyan széleskörű adatbázis, amely az energetikai számítások szempontjából lényeges épületfizikai információkat tartalmaz. A nyílászárók átlátszó és kitakaró összetevői külön vannak felsorolva:
•Az átlátszó elemek U-értékkel, Teljes szoláris transzmisszió és Közvetlen szoláris transzmisszió értékkel kerülnek listázásra.
•A kitakaró elemek U-értékeikkel, Psi értékeikkel (a lineáris hőtechnikai átbocsátási együttható W/m,K-ban, amely a nyílászárók körüli keret-fal csatlakozásnál keletkező hőhidak hatásának tényezőjeként használatos) és lineáris infiltrációs jellemzőikkel vannak felsorolva.
Árnyékoló eszközök
Az Árnyékolószerkezet elem nyilára kattintva az árnyékolószerkezetet előre meghatározott fizikai jellemzőivel együtt alkalmazhatja a kijelölt bejegyzésre.
A listában az árnyékolószerkezetek alábbi két típusa elérhető:
•Szerkezetek, melyek árnyékoló hatása a modell alapú Napfényelemzés hatását egészíti ki (nincs, napernyő 10%, napernyő 40%, napernyő 60%, napernyő 80%. külső redőny, zsalu)
•Szerkezetek, melyek megszüntetik a modell alapú napfényelemzés hatását (napellenző ponyva, napellenző ponyva és oldalárnyékoló, napfényelemzés kikapcsolva). Ezek a beállítások főként a nagy pontosságot igénylő (tudományos) szoftvertesztek során használatosak. A felhasználóknak javasoljuk, hogy építészeti terveknél használják az előző csoport árnyékolószerkezeteit.
