Az energetikai elemzés munkafolyamatának áttekintése
Ebben a részben az Energetikai és környezetvédelmi munkafolyamat lépéseit foglaljuk össze.
Építészeti BIM Energetikai elemzéshez
A sikeres elemzéshez az épületmodellnek tartalmaznia kell legalább a határoló szerkezeteket és a nyílászárókat, valamint az összes nagyobb, jelentős hőtároló tömeget képviselő belső szerkezetet.
Továbbá Archicad helyiségeket szükséges elhelyezni az épület minden klimatizált terében, mivel a modell geometriájának elemzése ezeken az Archicad helyiségeken alapul.
Az energetikai modell ellenőrzés csak látható elemeken működik, ezért meg kell határozni egy az energetikai modellhez rendelt Archicad nézetet. Használja a fólialáthatóságot a kívánt nézet eléréséhez. Győződjön meg arról, hogy a helyiségek láthatók.
Megjegyzés: A Kijelölővel történő kiválasztással nem szűrhetők épületelemek energetikai modell ellenőrzés céljából.
Energetikai zónák meghatározása
Az Archicad Épület energetikai modelljében a terek 3D helyiségek formájában jelennek meg. Az Energetikai elemzés elvégzése érdekében ezeket a helyiségeket ún. hőtechnikai tömbökké (energetikai zónákká) kell összevonni az Energetikai modell ellenőrzése paletta Hőtechnikai tömbök oldalán (Tervezés > Energetikai elemzés > Energetikai modell ellenőrzése).
A hőtechnikai tömbök az épület egy vagy több helyiségének vagy terének összessége, melyek iránya, működési profilja és belső hőmérsékleti igényei (más néven hőfokszabályozási igényei) megegyeznek. Az egyes hőtechnikai tömböket kizárólag szomszédos helyiségek alkothatják.
Automatikus modellgeometria- és anyagtulajdonság-elemzés
Miután meghatározta a hőtechnikai tömböket, az Archicad automatikus modell geometriai és anyagtulajdonság elemzés funkciója átalakítja az építészeti modellt (BIM) épületenergetikai modellé (BEM). Ez az elemzés a következőket foglalja magában:
•A látható szerkezetek és nyílások elemzése a helyiségekhez viszonyított irányuk és helyzetük szerint, valamint a terek határvonalainak létrehozása. (A terek határvonalai az épület geometriáját írják le bevihető formában az energetikai elemzésbe.)
•A terek határvonalairól készített listák feltöltése. A szerkezetek és nyílások listája automatikusan elkészül az energetikai értékelés szempontjából lényeges tulajdonságaikkal együtt.
Kiegészítő adatok hozzárendelése és bevitele a BEM-hez
Az Energetikai Modell ellenőrzés paletta az Archicad energetikai elemzés funkciójának fő felhasználói felülete. A paletta segítségével szerkesztheti az épület energetikai elemzéséhez bevitt adatokat, valamint további adatokat adhat meg:
•Épületrendszerek és működési profilok hozzárendelése a hőtechnikai tömbökhöz
•A térhatárvonalak jellemzőinek a beállítása
Megjegyzés: A térhatárvonalak jellemzőinek többségét az építészeti modellből nyeri ki az Archicad automatikus modellgeometria- és anyagtulajdonság-elemző funkciója. A térhatárvonalak jellemzőinek beállításával a felhasználók testre szabhatják az adatokat, és hozzáadhatnak olyan információt is, amely nem közvetlenül az építészeti épületmodellből származik.
•A szerkezetek jellemzőinek beállítása: Az U-érték számítás vagy az U-érték felülírás funkcióval, valamint az Infiltráció és a Felület anyaga beállításokkal megadhatja a kitakart terek határvonalainak fizikai jellemzőit a Szerkezetek listán.
–A nyílások jellemzőinek beállítása: A nyílászáróhoz a Nyílászáró katalógusból Keret és Üvegezés teljesítményadatokat rendelhet hozzá. Az előre megadott adatbázisból kiválasztott árnyékolószerkezetekkel egészítheti ki a Nyílások listát.

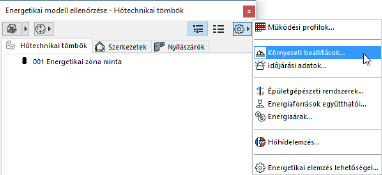

A Szerkezetek és nyílások lista megjelenítése mellett az egyszerűen kezelhető Energetikai modell ellenőrzése paletta párbeszédpanelekre mutató hivatkozásokat is tartalmaz.
Ezeken a kiegészítő adatbeviteli párbeszédpaneleken gyorsan meghatározhatja az energetikai elemzés végrehajtásához szükséges következő paramétereket:
•Környezeti beállítások: A Helybeállítások, az Időjárási adatok és a Szélvédelem párbeszédpanelre mutató hivatkozásokat tartalmaz. Ugyancsak itt állítható be a Talajszint magassága, a Talaj és a Környező felület típusa.
•Működési profil: A Működési profil párbeszédpanelen kiválaszthatja a kívánt épületfunkció(ka)t, melyekhez hozzárendelheti a kapcsolódó belső hőmérsékletet és hővisszanyerési profilt a Működési profil párbeszédablakban. Szükség esetén testre szabhat egy működési profilt úgy, hogy egyéni beállítást ad meg a foglaltsághoz a helyi szabályozásoknak vagy az épület aktuális kihasználtságának megfelelően.
•Épületrendszerek: Adja meg az energetikai számításokhoz szükséges információkat az épületgépészeti rendszerekről (fűtés, hűtés, szellőzés, melegvízkészítés).
•Végül a megfelelő párbeszédpanelen megadhatja az energiaforrás tényezőket és az energiaköltségeket az elsődleges energetikai, széndioxid-kibocsátási és energiaköltség-számítások elvégzéséhez.
Épület energetikai teljesítményének felmérése
A Modell ellenőrzés paletta Energetikai elemzés elindítása gombjára kattintva indítsa el a terv Energia teljesítmény elemzését. A beépített, hitelesített VIP-Core motor végrehajtja a dinamikus energetikai szimulációt, amely kiszámítja az épület óránkénti energiamérlegét, és elkészíti az épületenergetikai elemző jelentést. A jelentés többek között információval szolgál a terv energetikai vonatkozású szerkezeti teljesítményéről, az éves energiafogyasztásról, az energiamérlegről valamint a szén-dioxid-kibocsátásról.
