Együttműködés a Green Software alkalmazással (Energetikai elemzés)

A más szoftverekkel való együttműködésnek köszönhetően nő a tervezőcsapat hatékonysága, és jelentősen csökkennek a tervezéssel járó költségek. Az Energetikai elemzéssel exportálhatók a tervre vonatkozó geometriai és tulajdonságadatok, amelyek az Archicad modellből származnak. Ezekkel a kommunikációs platformokkal közvetlenül továbbíthatók az építészeti épületmodell adatai az épületek energiahatékonysági elemzését végző eszközökhöz, így nincs többé szükség időigényes tervváltozatok készítésére vagy az épületgeometria újratervezésére.

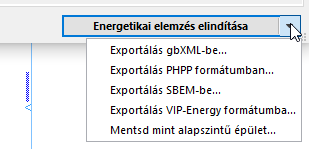

Az adatok exportálásához elérhető fájlformátumok megtekintéséhez kattintson az Energetikai elemzés elindítása gomb melletti nyílra.

Megjegyzés: Öt különböző exportálási formátum elérhető. Az első kettő (Exportálás gbXML-be és Exportálás PHPP formátumban) minden Archicad verzióban standard funkció. Az utóbbi három funkció (Exportálás SBEM-be, Exportálás VIP-Energy formátumba és Mentés mint alapszintű épület) az EcoDesigner STAR kiegészítő kizárólagos funkciója, amely az SSA/Forward ügyfelek és az oktatási licenc tulajdonosai számára érhető el.

Exportálás gbXML formátumba

Az XML (azaz ”Kiterjeszthető Jelölő Nyelv”) számítógépes nyelv, melynek segítségével a szoftverek információkat továbbíthatnak. A Green Building XML (gbXML) nyílt forráskódú séma megkönnyíti a BIM-adatok továbbítását az épületek energiahatékonyságát elemző eszközök felé. A vezető 3D BIM alkalmazások és az épületek energiahatékonyságát elemző legismertebb eszközök által támogatott gbXML mára ágazati szabvány a BIM–SIM együttműködés terén.

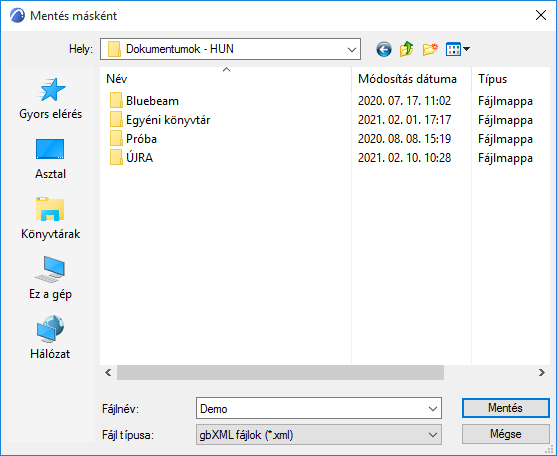

Használja az erre a célra szolgáló exportálás panelt az Archicad modellből származó és a tervre vonatkozó geometriai és tulajdonságadatok gbXML fájlformátumban történő mentéséhez.

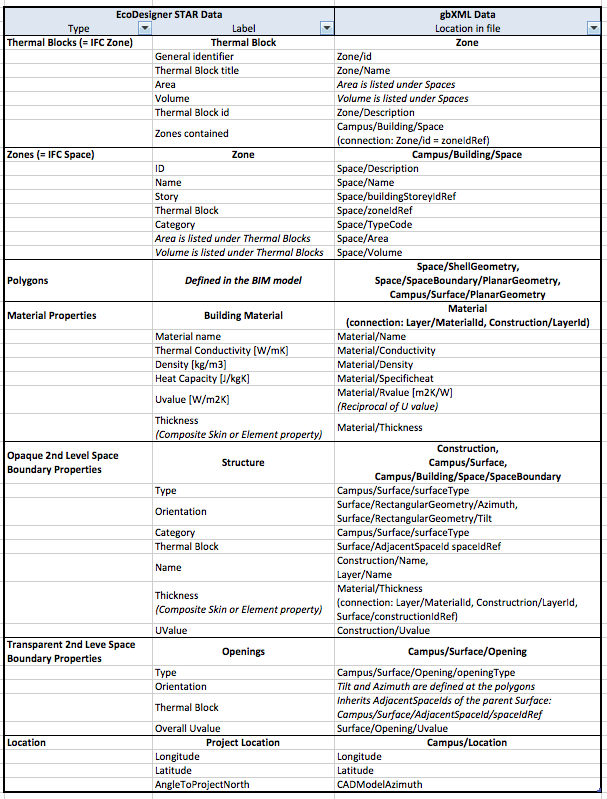

Az alábbi tervadatok exportálhatók az Archicadből gbXML formátumban:

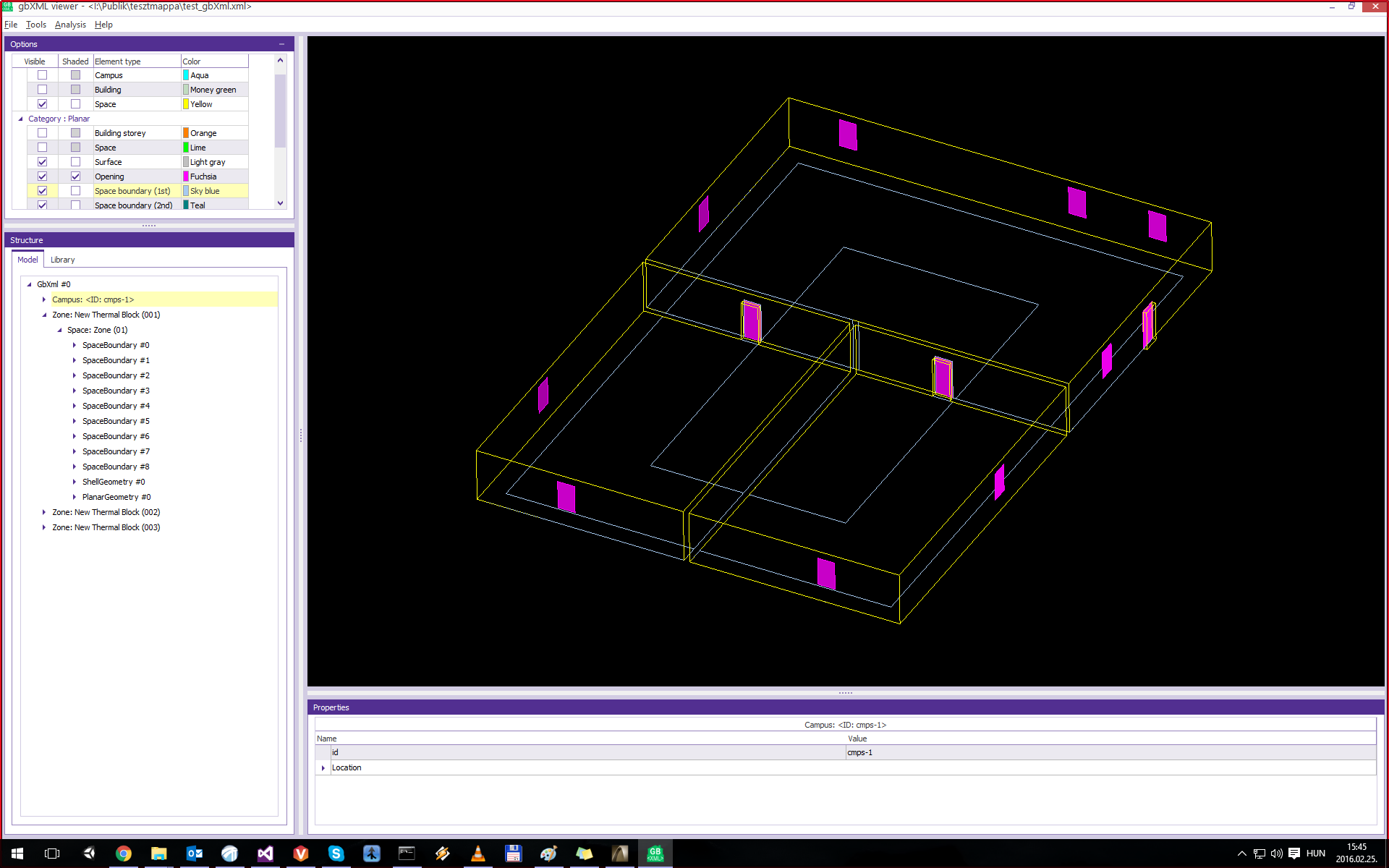

A gbXML protokoll az IFC-hez nagyon hasonló módon kezeli a 3D épületmodellt. A gbXML modell is megtekinthető a megfelelő megjelenítőkkel és a gbXML formátummal kompatibilis grafikus kezelőfelülettel rendelkező energiahatékonysági elemzőszoftverekkel.

Exportálás PHPP formátumba

A Passivhaus minősítéssel rendelkező épületek (főként kisebb lakóépületek) tervezése megfelel a szigorú, de egyben lényegre törő előírásoknak, és így energiahatékonyságuk kiemelkedő. A PHPP a Darmstadt Passivhaus Institute által összeállított Excel munkalap, amely a Passivhaus minősítésre pályázó tervek energiahatékonyságának kiszámítására és dokumentációjára szolgál.

Az Archicad a PHPP 7-es és 9-es verzióját is támogatja.

Megjegyzés: A PHPP Excel munkalap a Darmstadt Passivhaus Institute független terméke, és nem része a Graphisoft Archicad programnak. A PHPP-vel és a Passivhaus Institute-tal kapcsolatos további információért látogasson el a hivatalos weboldalra: http://www.passiv.de/

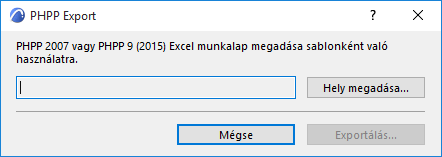

Az Exportálás PHPP formátumban gomb megnyomásakor megnyílik a PHPP exportálás párbeszédablak, melynek segítségével az épületre vonatkozó modelladatok elküldhetők a PHPP Excel munkalapra az utómunkálatokhoz.

Keresse meg a PHPP exportálás panelen a sablonként használandó hivatalos PHPP Excel munkalapot, és mentse el új néven a tervre vonatkozó PHPP Excel fájlt.

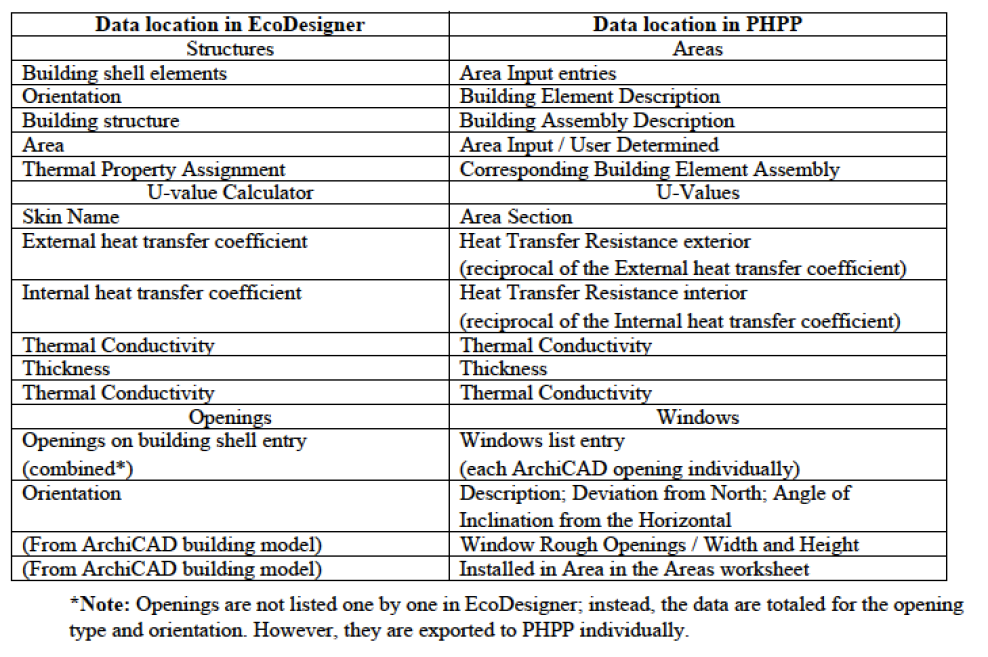

Az Archicadből a következő második szintű térhatárolók és anyagjellemzők exportálhatók a terv saját PHPP munkalapjára:

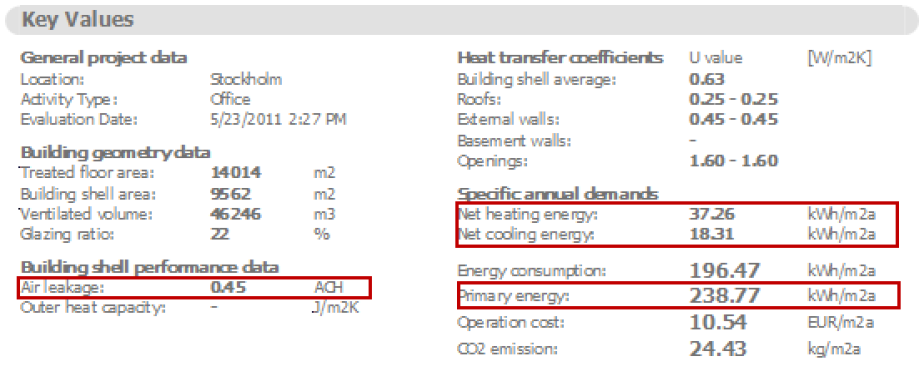

A Passivhaus irányelvei szigorú küszöbértékeket határoznak meg a fűtés és a hűtés nettó éves fajlagos energiafogyasztása (évente négyzetméterenként maximum 15 kWh), az összes éves fajlagos energiafogyasztás (évente négyzetméterenként kevesebb, mint 120 kWh) és az átlagos beszűrődés (maximum 0.6 1/h) tekintetében.

Megjegyzés: A VIP-Core kalkulációs motor által kiszámított teljesítményértékek az épületre vonatkozó energetikai elemzés Alapadatok részében találhatók.

Az Archicad Energetikai elemzés funkciójával a passzív házak energiahatékonyságának megfelelő épületek tervezhetők. Azonban a hivatalos Passivhaus minősítés igényléséhez el kell küldeni a Passivhaus Institute-nek a kitöltött PHPP Excel munkalapot.
