Figyelmeztető üzenetek (Energetikai elemzés)

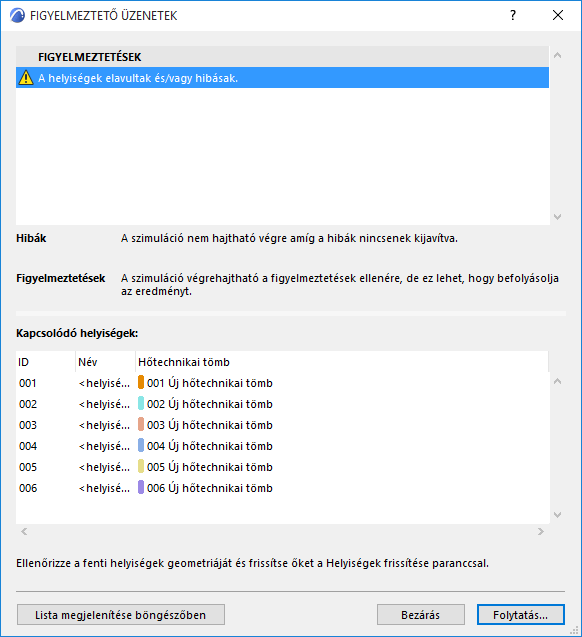

A „Figyelmeztető üzenetek” párbeszédablak az alábbi esetekben jelenik meg::
•a szükséges beviteli adatok nem elégségesek
Lásd még Kiegészítő adat hozzárendelés és bevitel.
•szimulációs hibák léptek fel
Lásd VIP-Core dinamikus szimulációs motor (Energetikai elemzés).
A folytatás előtt el kell hárítani a hibákat. A figyelmeztetésekre azonban nem kötelező megoldást keresni.
Hibák és ajánlott megoldás javaslatok
(kötelező megoldani a folytatás előtt)
•Nincsenek megadva egy felhasznált anyag fizikai tulajdonságai.
–Hiba ikon: „Építőanyagok hiányzó tulajdonságokkal„
–Hiányzó építőanyagok listája
–Válassza ki a megfelelő építőanyagot a releváns párbeszédablakban, és adja meg a hiányzó értékeket (nullánál magasabb értékeket kell megadnia) a Fizikai tulajdonságok panelen.
•„Az időjárási adatok nem elérhetők.” (hiányzik vagy a szerver nem elérhető.)
–Hibajelentés ikon : „Az időjárási adatok nem elérhetők.”
–„Az Éghajlati adatok szerkesztéséhez nyissa meg a Modell ellenőrzés palettán található Környezeti beállítások párbeszédpanelt.”
•„Egy vagy több alkalmazott építőanyag/réteges szerkezet hiányzik.”
–Hibajelentés ikon: „Szerkezetek hiányzó attribútumokkal.”
–Hiányzó építőanyag a szerkezeti listán
–„Válassza ki a megfelelő modell elemeket és szerkessze azok elmetszett építőanyag jellemzőit.”
•„Energetikai elemzés futtatási hiba.” (motor hibák az óránként végzett energetikai elemzés során)
–Hibajelentés ikon „Hibák az elemző motorban.”
–<Motor hiba kódja + leírás> lista.
–Teendő: „Technikai segítség kérése:„
•„Nincs kijelölve érvényes Működési profil„
–Hibajelentés ikon: A működési profil hiányzik vagy nincs megadva.
–Teendők: Válasszon egy elérhető profilt a Működési profil párbeszédpanelen.
•„Energetikai modell elemzési hiba.”
–Hiba ikon, „Az energetikai modell ellenőrzés során nem találtam szerkezetet vagy nyílászárókat”.
–Teendők: Ellenőrizze a helyiségek geometriáját és frissítse őket a Helyiségek frissítése paranccsal.
Figyelmeztetések és ajánlott megoldás javaslatok
(opcionálisan megoldandó a folytatás előtt)
•„A helyiségek elavultak és/vagy hibásak.” (pl. nem naprakész, átfedett helyiségek, látható helyiségek, melyek nincsenek hozzárendelve TB-hez) – rejtett rétegeken található helyiségek nem fognak megjelenni.
–„Elavult helyiségek.”
–Helyiségek listája – Helyiség azonosító, helyiség név, hőtechnikai blokk név
–Teendők: Ellenőrizze a fenti helyiségek geometriáját és frissítse őket a Helyiségek frissítése paranccsal.
•„A hely adatai eltérnek a terv helye és az időjárási adatok között.”
–Figyelmeztető ikon: „A hely adatai nem egyeznek a terv helye és az időjárási adatokkal.”
–Teendők: Módosítsa a terv helyét a Helybeállítások párbeszédablakból vagy módosítsa az időjárás beállításokat a Környezet beállítások párbeszédpanelből, amely az Energetikai modell ellenőrzése palettáról érhető el.
•Egyszerűsített épületrendszer van csatolva egy hőtechnikai tömbhöz.
„Hőtechnikai tömbök egyszerűsített épületrendszerrel.”
–Hőtechnikai tömbök listája – színminta, szám, név
–Teendő: Válassza a részletes beállításokat az Épületrendszerek párbeszédablakból, majd adja hozzá az épületen belül használt épületgépészeti rendszerek kapcsolódó részleteit.
•„A külső épületburok egy vagy több üres nyílást tartalmaz.”
–Figyelmeztető ikon: A külső épületburok nem zárt, mivel a külső fal üres nyílást tartalmaz.
–Teendők: Ellenőrizze a nyílászárók listáját, és szükség szerint módosítsa az üres nyílásokat.
A Szerkezetek és a Nyílások listán sárga figyelmeztető felkiáltójel jelenik meg azon bejegyzések mellett, melyek hibás vagy hiányzó adatokat tartalmaznak. (A problémás listaelemek rózsaszínnel is ki vannak emelve.)
Lásd még Kiegészítő adat hozzárendelés és bevitel.
Lista megjelenítése böngészőben
•Kattintson a Lista megjelenítése böngészőben gombra a Figyelmeztető üzenetek párbeszédpanelen a hibák és figyelmeztetések listájának böngészőablakban való megnyitásához. Ily módon a lista mindaddig nyitva marad referenciaként, míg az Archicadben a Javaslatok / Megjegyzések mezőben található utasítások alapján helyre nem hozza az épületmodellt.
