Beltéri helyiségek az Energetikai elemzés funkciónál

Hozzon létre helyiséget az épület valamennyi klimatizált terében kizárólag a Belső él helyiségépítési módszerrel.

Az energetikai elemzés nem kompatibilis a manuális építési módszerrel létrehozott helyiségekkel. A helyiségeknek közvetlenül szomszédosaknak kell lenniük a környező elemek felületeivel, ezért az energetikai modellezéshez sem használható a Referenciavonal helyiségépítési módszer.

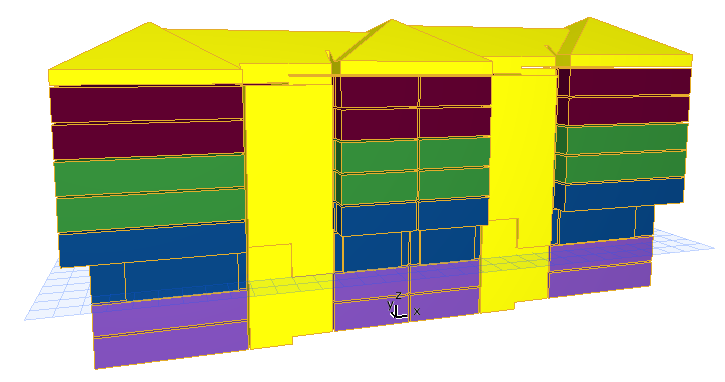

Archicad helyiségek a terv belső tereiben

3D-s Helyiséghatárolók

Amikor helyiségeket helyez el az alaprajzon, ügyeljen arra, hogy a helyiségeket teljesen körülzárják a helyiséghatárolók.

•Minden Archicad fal (beleértve a profilos függönyfalakat is) automatikusan helyiséghatárként viselkedik.

•Ha födémeket használ alsó vagy felső helyiséghatárként, akkor úgy állítsa be a helyiség szintjét és/vagy magasságát, hogy a helyiség vízszintes felülete(i) érintkezzenek a födém(ek) belső szélével.

•Ha tetőket, felülethálókat, héjszerkezeteket, alakzatokat vagy Archicad könyvtári elemeket használ helyiséghatárként, akkor a helyiség létrehozásán kívül további műveleteket is el kell végeznie. Ilyen esetekben:

–Rajzolja meg a helyiséget kézzel, ügyelve arra, hogy teljesen túlnyúljon a helyiséget határoló tető, felületháló, héjszerkezet elemen.

–A Tervezés > Csatlakoztatás menü parancsaival, mint például az Elemek vágása vagy a Szilárdtest-műveletek alakítsa a helyiséget a kiválasztott helyiséghatárokkal, és kapcsolja össze őket.

2D-s Helyiséghatárolók

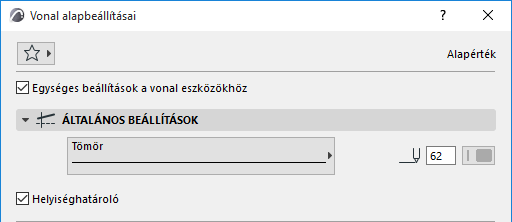

Az alaprajzon vonalakat is meghatározhat 2D-s helyiséghatárolóként. Válassza ki a vonala(ka)t, amelyeket helyiséghatárolóként kíván megadni, és jelölje be a Helyiséghatároló jelölőnégyzetet a Kijelölt vonalak beállításai párbeszédpanelen.

Számos modellezési eset létezik, ahol vonalakat kell megadni helyiséghatárolóként. Például:

•Kerületi helyiségek modellezése Mag és Héjszerkezet terveken

•Épületeken belüli átriumok

•Több, a padló- és/vagy tetőszinttől jelentősen eltérő tér

Padlástér eltérő padló- és tetőszinttel

Helyiségek frissítése

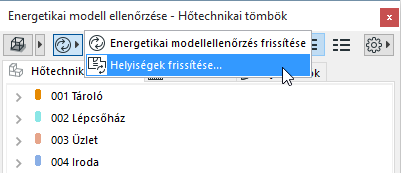

A helyiségek geometriájának vagy határolóinak módosítása után válassza ki az Energetikai modell ellenőrzése paletta bal felső sarkában elérhető Helyiségek frissítése parancsot. Ezzel biztosíthatja, hogy az energetikai modell az Archicad modell aktuális változatát tükrözze.

Helyiségekre vonatkozó egyezményes megállapodások

•A többszintes belső tereket (pl. lépcsőház blokkok, átriumok) minden Archicad szinten külön helyiséggel modellezze.

Lépcsőház - többszintes belső tér modellje

•Az adiabatikus falak az épület héjszerkezetén belül a fűtött tereket elválasztó falak. Az adiabatikus elnevezés arra utal, hogy ezeken a falakon keresztül nem történik hőátadás. Tipikus példaként említhetők a sorházakat vagy más, szomszédos épületeket elválasztó tűzfalak.

Ilyen esetekben a szomszédos épületnek azt a falát, amely az adott épülettel határos, vékony Archicad helyiséggel modellezze. Használjon külön helyiséget a terv minden szintjén.
