Automatikus modell geometria és anyagtulajdonság ellenőrzés az Energetikai elemzés során

Helyiséghatárvonalak létrehozása

Válassza ki a Tervezés > Energetikai elemzés parancsot, és az automatikus modell geometria ellenőrzés funkció automatikusan átalakítja az Archicad épületinformációs modellt (BIM) egy épületenergetikai modellezés bemenő adataként.

Mielőtt megjelenne az Energetikai modell ellenőrzése paletta, az Archicad elemzi a látható szerkezeteket és nyílásokat a helyiségekhez viszonyított irányuk és helyzetük szerint, majd automatikusan létrehozza a terek határvonalait. Ezek a térhatárolók alkotják a Szerkezetek és Nyílások listák tartalmát a megjelenő Energetikai modell ellenőrzése palettán.

Megjegyzés: Amikor először választja ki a tervnél az Energetikai elemzés funkciót, az Archicad létrehoz egy alapértelmezett hőtechnikai tömb mintát. Ez a szimpla hőtechnikai tömbös (egyszerűsített) épületenergetikai modell. A helyiségek manuálisan adhatók hozzá ehhez a hőtechnikai tömbhöz.

Több hőtechnikai tömböt tartalmazó, részletes energetikai modell létrehozásához lásd: Hőtechnikai tömbök létrehozása.

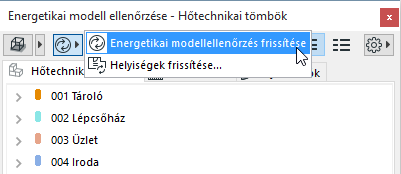

Energetikai modellellenőrzés frissítése

A hőtechnikai tömb adatainak újradefiniálása vagy az Archicad Szerkezetek illetve Nyílások határvonalainak módosítása után válassza ki az Energetikai modell ellenőrzése paletta bal felső sarkában elérhető Energetikai modell aktualizálási beállítások parancsot. Ez a funkció helyreállítja a terek határvonalait, biztosítva, hogy az energetikai modell az Archicad modell aktuális változatát tükrözze.
