Az Alaprajz és Metszet/Homlokzat/BF vagy 3D dokumentum nézeteket elmentheti DWF-fájlként (Drawing Web Format):
Válassza ki a kívánt szintet vagy Metszet/Homlokzat/BF vagy 3D dokumentum ablakot, és válassza ki a Mentés mint parancsot a Fájl menüben. A listából válassza ki a DWF fájl formátumot, kattintson a Mentés gombra, és válassza ki az egyiket a következő lehetőségek közül:
•ASCII – olvasható és szerkeszthető ASCII szövegfájl. Meglehetősen hosszú folyamat lehet.
•Bináris – bináris fájl az ASCII verziónál kisebb mérettel.
•Tömörített bináris – a legkisebb, a legkönnyebben „szállítható” tömörített bináris fájl.
•Az elmentett DWF fájlt megnézheti bármilyen webböngészővel, amely támogatja a DWF Plug-Int. Egy DWF megtekintő letölthető innen: https://www.autodesk.com/products/design-review/download. Egy Java alapú ingyenes (Public Domain) nézegető – bizonyos korlátozásokkal – elérhető a következő helyen: http://www.cadviewer.com.
A részleteket lásd: DWG/DXF fájlok mentése.
MicroStation Design fájl (.dgn) - 7-es verzió
Használja a Fájl > Mentés mint... lehetőséget, és válassza a MicroStation Design File (.dgn) fájlformátumot.
Az átalakító 2D nézeteket (terv, homlokzat és metszet ablakok) exportál 2D MicroStation formátumba (csak 7-es verzió).

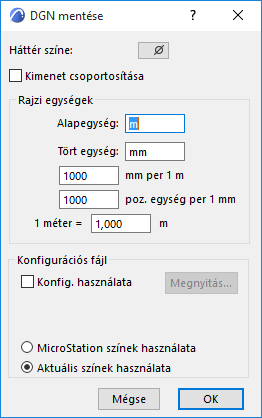

A megnyíló párbeszédablakban:
Adja meg az exportált fájlban használandó háttérszínt és rajzi egységeket.
Minden elem primitív alakzatként (pontok, vonalak, ívek, vonalláncok, háromszögek és poligonok) exportálódik.
Konfigurációs fájl
A kivitel során felajánlja egy konfigurációs fájl (.txt) létrehozását, amely a fólia hozzárendelést, vonaltípust, a betű és szín átalakítást ellenőrizné.
•DGN v7 formátum esetén legfeljebb 64 réteg lehetséges. Ha az Archicad fájl ennél többet tartalmaz, akkor körbegörgeti. A konfigurációs fájl irányítja a fóliák közötti megfeleltetéseket. Konfigurációs fájl hiányában az alapbeállított sorrend az ábécé szerinti.
•A tollszín konverzió a konfigurációs fájlban határozható meg. Ellenkező esetben a Kiegészítő az alapbeállításokat fogja használni.
•Betűtípus átalakítása. Ha hiányzik a konfigurációs fájl, a kiegészítő az alapértelmezés szerinti nemzetközi vektoros betűket alkalmazza (mindig jelen vannak a MicroStationben).
–Ha megad egy Chicago-Chicago megfelelést, győződjön meg arról, hogy a Chicago True Type betű be van töltve a MicroStationbe (az Elem > Szöveg > Nézet > Fájl > Import paranccsal). Ha nincs betöltve, az alapértékhez fog visszatérni.
Ha azt szeretné, hogy a szöveg mindkét fájlban ugyanúgy nézzen ki, akkor használjon egységes szélességű (monospace) betűtípust (pl. Courier) a tervben.
A jelkép kitöltések és vonaltípusok nem exportálódnak ebben a verzióban.
Miután betöltötte a DGN fájlt a MicroStationbe, a Teljes képernyő parancsot kell használnia, hogy lássa az egész rajzot, mivel a skálák nem igazodnak automatikusan.
Lásd még Open MicroStation Design fájl (.dgn) - 7-es vagy 8-as verzió.
