XREF-fájlok fóliáinak szűrése - Részleges megnyitás engedélyezése
Ha XREF elemet csatol a tervhez, a program a DXF/DWG-fordító beállításait fogja alkalmazni. A fordító kiválasztható és beállításai megtekinthetők az Xref csatolása párbeszédpanelen.
Lásd XREF csatolása.
Az egyik ilyen fordító beállítás a „Részleges megnyitás engedélyezése” jelölőnégyzet a Fordító beállításai Megnyitási beállítások részén:
Ha ez a beállítás engedélyezve van, minden alkalommal, ha XREF-fájlt csatol, megjelenik a képernyőn a Részleges megnyitás párbeszédpanel, amely lehetővé teszi, hogy kiválassza mely fóliákat szeretné csatolni a rajzhoz.
Lásd a „Részleges megnyitás engedélyezése” részt itt: Megnyitási lehetőségek (DXF-DWG átalakítás beállításai).
Csatolt XREF-fájlok fóliabeállításai
Amikor egy külső referencia fájlt csatol a tervhez, egy fólia jön létre a számára.
Kivétel: ha a részleges megnyitás beállítást engedélyezte (lásd fentebb) és egy fólia nevének kijelölését megszüntette a Részleges megnyitás párbeszédpanelen, akkor az a fólia nem jön létre a tervben.
A keletkező fólia nevek formátuma:
„XREF_NÉV FÓLIA_NÉV”.
Pl. egy, a tervhez 3D_ANYAG Xref névvel csatolt DWG fájl Toll_56 fóliája 3D_ANYAG Toll_56 fóliává válik.

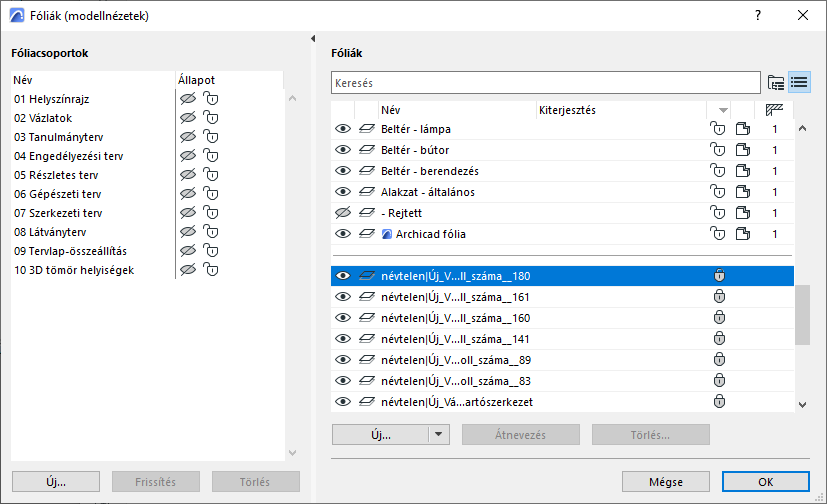

A Fóliabeállításoknál minden csatolt XREF fóliája külön van listázva a fólialista alján.
Az XREF fóliák nem érhetők el a felhasználói felület más részeinek előugró fóliaválasztóiból (pl. Eszköz beállítások párbeszédpanel és Infótábla). Azonban, ha egy XREF elem része a legutóbbi kiválasztásnak, az előugró Fólia választóban – tájékoztató jelleggel (dőlt betűkkel) – megjelenik az XREF fólia.

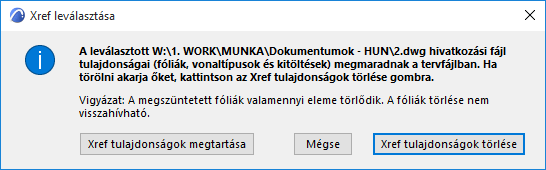

Az Xref leválasztása esetén egy párbeszédpanelen választhat, hogy megtartja vagy eltávolítja-e a leválasztott Xref attribútumokat, köztük a fóliákat, a vonaltípusokat és a kitöltéseket.
