Ezzel a paranccsal Revit Family (RFA) tárgy (elsősorban gyártói tartalom) importálható, és GDL tárgy, ajtó vagy ablak generálható pontosan ugyanazzal a geometriával és paraméterekkel.
Az így létrejött tárgy paraméterei nem szerkeszthetők.
1.Válassza a Fájl > Könyvtárak és tárgyak > RFA importálása GDL tárgyként parancsot.
2.Kattintson az importálni kívánt RFA fájlra, majd a Megnyitás lehetőségre.

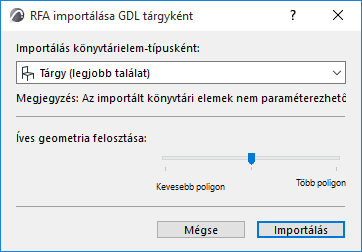

3.Megnyílik az RFA importálása GDL tárgyként párbeszédpanel, amelyen megadhatók az importálás beállításai:
–Importálás könyvtárielem-típusként: A Revit Family kategória és a fogadó tárgy kategóriája alapján a könyvtári elem típusa automatikusan meghatározza a legjobb választást: tárgy, ajtó, ablak vagy épületgépészeti berendezés. Itt felülírhatja a típust.
-Az importált épületgépészeti berendezés átveszi az eredeti RFA fájl adatait és kapcsolatait, így azok a modellben hozzákapcsolhatók az épületgépészeti elemekhez.
–Íves geometria felosztása: A csúszka segítségével beállítható a geometriai részletesség (sokszögekre osztás) a három szint egyikére. Minél több a sokszög, annál nagyobb a létrejövő tárgy. Javasoljuk, hogy közepes beállítást használjon. Ha a tárgy túl nagy, válassza a Kevesebb poligon beállítást. Ha az eredmény túl darabolt és durva, válassza a Több poligon beállítást. A sokszögek számának ellenőrzéséhez töltse le és telepítse a Poligonszámláló kiegészítőt, amely a következő címen elérhető Kiegészítők csomag része:
http://www.graphisoft.com/downloads/goodies/index.html
4.Kattintson az Importálás gombra.
–Az importált tárgyat a program GDL tárggyá, ajtóvá vagy ablakká konvertálja abban az tervben, amelyben kiadta az Importálás parancsot.
–A létrejött GDL tárgy, ajtó vagy ablak a terv beágyazott könyvtárába kerül. Használja a megfelelő eszközt a tervbe történő lehelyezéshez.

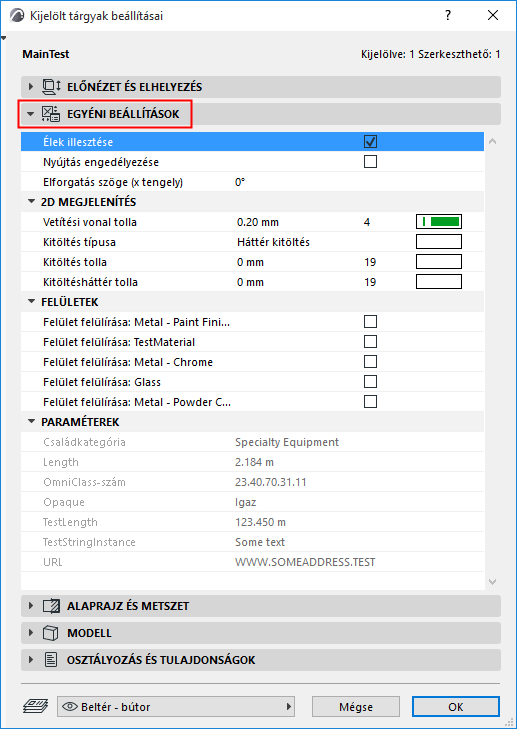

Importált tárgy: egyedi paraméterek
Az „Importálás tárgyként” lehetőséggel az alábbi paraméterek jönnek létre:
•Élek illesztése, be- vagy kikapcsolva.
•Nyújtás engedélyezése: Ha az opció be van kapcsolva, az 1. és 2. méret, valamint a magasság engedélyezve van az Előnézet és elhelyezés panelen, és grafikusan szerkeszthető a modellben. Nyújtáskor a geometria torzul.
•Elforgatás szöge (x tengely): forgassa el a tárgyat 0/90/180/270 fokkal vagy tetszőleges szögben az x tengely körül.
•2D megjelenítés: Vetítési vonal tolla, kitöltés típusa és kitöltés tolla az alaprajzon.
•Felületek: Az egyes beágyazott felületek felülírásának engedélyezése.
•Részek láthatósága kategória szerint: A tárgy részei láthatóságának vezérlése az RFA kategóriák szerint
•Paraméterek: Az RFA fájlban szereplő adatok. Ezek az adatok csak olvashatók, és nincsenek hatással a tárgy geometriájára.

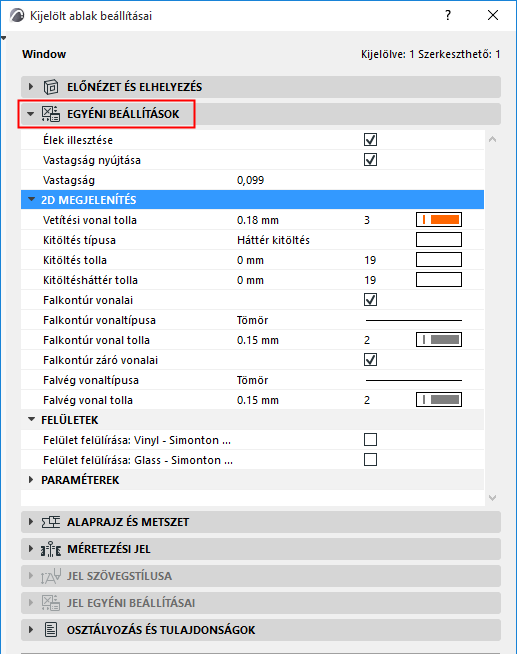

Importált ajtó vagy ablak: egyedi paraméterek
•Élek illesztése, be- vagy kikapcsolva.
•Vastagság nyújtása: Ha az opció be van kapcsolva, az ajtó/ablak vastagsága módosítható (a geometria nyújtásával).
•2D megjelenítés: vetítési vonal tolla, kitöltés típusa és kitöltés tolla az alaprajzon. Fal kontúrvonalak: be- és kikapcsolhatók, valamint beállítható a vonal típusa és tolla. Falkontúr záróvonalai: be- és kikapcsolhatók, valamint beállítható a vonal típusa és tolla.
•Felületek: Az egyes beágyazott felületek felülírásának engedélyezése.
•Részek láthatósága kategória szerint: Az ajtó/ablak részei láthatóságának vezérlése azok Revit kategóriája szerint. Ez a lehetőség csak akkor elérhető, ha az RFA-ban több kategória létezik.
•Paraméterek: Az RFA fájlban szereplő adatok. Ezek az adatok csak olvashatók, és nincsenek hatással a tárgy geometriájára.
Megjegyzés: A program importáláskor automatikusan kiszűri a „fogadó tárgyat”.
