3D modell exportálása Revit 3D geometriaként

Ezzel a paranccsal exportálható a 3D modell tartalma Revitbe, mely során pontos geometriájú (így többek között valós színű) és tulajdonságú RVT tárgyak jönnek létre.

1.Nyissa meg az exportálandó nézetet tartalmazó 3D ablakot. A nézetbeállítások (a részleges szerkezetmegjelenítést is beleértve) hatással vannak az exportált tárgy tartalmára. A grafikus felülírásokat nem veszi figyelembe.

2.Alkalmazza az alábbiak egyikét:

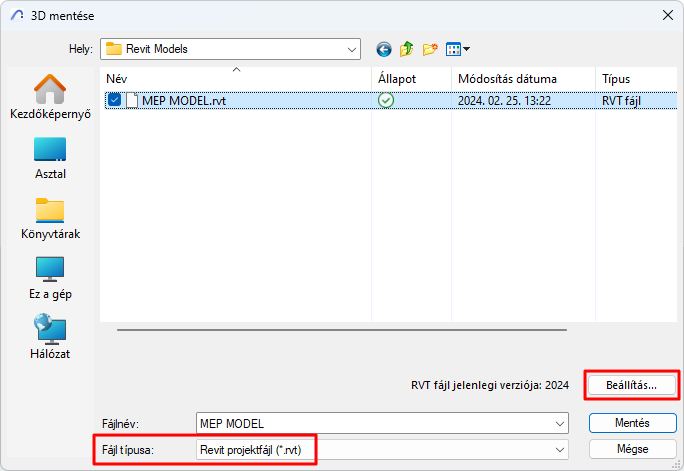

–Használja a Fájl > Mentés másként lehetőséget, és válassza ki az RVT fájl formátumát.

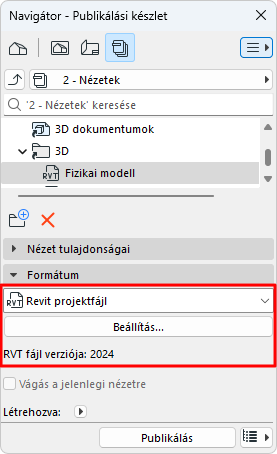

–Adja hozzá a 3D nézetet a publikálási készlethez, és formátumánál válassza a Revit tervfájl lehetőséget.

Mentse a fájlt RVT formátumban, vagy publikálja a nézetet RVT formátumban

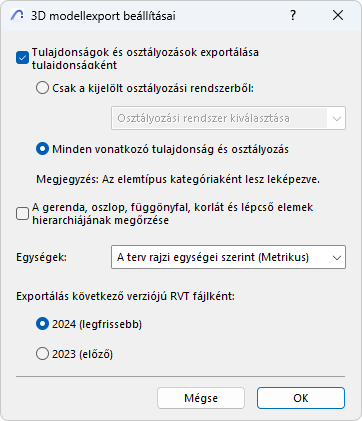

3.Kattintson a Beállítások lehetőségre, ekkor megnyílik a 3D modellexport beállításai párbeszédablak.

–Tulajdonságok és osztályozások exportálása tulajdonságként: Jelölje be ezt a lehetőséget az osztályozási és tulajdonságadatok exportált modellhez történő hozzáadásához. Mivel a Revit nem támogatja a többszörös osztályozást, az alábbi beállításoknál adható meg, mely tulajdonságokat (vagy osztályozásokat) kívánja exportálni.

-Csak a kijelölt osztályozási rendszerből: Válasszon egy osztályozási rendszert annak tulajdonságainak exportálásához exportált elemekkel. A program a többi osztályozási rendszer tulajdonságait nem exportálja.

-Minden vonatkozó tulajdonság és osztályozás: A program az exportált elemek összes tulajdonságát figyelembe veszi. A program az exportált elemek összes osztályozási rendszerét is figyelembe veszi, azonban azokat Revitben tulajdonságként kezeli.

Megjegyzés: Az exportált elemek leképezése Revitben kategóriaként történik, az Archicad elemtípus szerint.

–A gerenda, oszlop, függönyfal, korlát és lépcső elemek hierarchiájának megőrzése: Jelölje be ezt a lehetőséget, ha ezeket az elemtípusokat egyszerű elemként kívánja exportálni. Ne jelölje be a négyzetet, ha hierarchikus elemkészletként kívánja azokat exportálni (például: az exportált függönyfal külön keret és panel elemekkel rendelkezik majd).

–Mértékegységek: Válassza  A terv rajzi egységei szerint lehetőséget az exportált modellelemekre vonatkozó metrikus vagy angolszász mértékegységek automatikus meghatározásához, vagy állítsa be azokat manuálisan.

–Fájl verzió: Válassza ki a kívánt Revit-verziót a mentéshez.

Megjegyzések:

–A program nem exportálja az olyan 2D adatokat, mint a rajzok vagy tervlapok.

–A program nem exportálja a GDL könyvtári elemek paramétereit

–A program nem exportálja a terv és szint adatait.

–Interferencia ellenőrzése (ütközésvizsgálat) alkalmazható Revitben az exportált RVT fájlra.

–A helyiségek exportálása kizárólag azok 3D megjelenítésével történik; így azokból nem jönnek létre automatikusan Revit helyiségek.

–Az elemek exportálása úgynevezett Revit DirectShape (együttműködési) elemként történik. Hivatkozási modellelemként használhatók. Ezért az exportált fal nem átfogó natív funkciókkal rendelkező fal, hanem csak hivatkozott falelem.

–Az exportált geometriák le vannak zárva és zárolva vannak; nem módosíthatók.

–A DirectShape elemek Revitben nem tartalmaznak anyagokat, csak színeket (átlátszóságot is beleértve); ezért csak felületek exportálhatók (és építőanyagok nem).
