FBX fájlokkal végzett műveletek

A modelleket az FBX fájlformátummal nyithatja meg és mentheti el.

Az FBX segítségével 3D modellek továbbíthatók más 3D modellező alkalmazásokba és fogadhatók azokból, jellemzően renderelés céljából.

FBX formátumú tárgyak (pl. tárgytárakból) közvetlenül is megnyithatók Archicadben.

Megnyitás

FBX fájlok (.fbx) megnyitására és összefűzésére az alábbi parancsokat használhatja:

•Fájl > Megnyitás (új modell megnyitása)

•Fájl > Együttműködés > Egyesítés (hozzáadja a modellt egy futó tervhez)

•Fájl > Könyvtárak és tárgyak > FBX importálása GDL tárgyként (modell importálása anélkül, hogy elhelyezné azt a tervben)

•Áthúzás fájlkezelőből

Importáláskor az FBX modell GDL tárgyként mentődik a beágyazott könyvtárba.

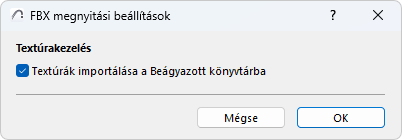

Megnyílik az FBX Beállítások megnyitása párbeszédpanel, ahol eldöntheti, hogyan kezelje a textúrákat: kattintsa be a jelölőnégyzetet, ha a textúrákat importálni és a projekt beágyazott könyvtárába menteni szeretné.

Mentés

A modell FBX-be mentése egyetlen, geometriai, felület- és textúraadatokat tartalmazó FBX-fájlt eredményez.

1.Váltson a 3D-s ablakba.

2.Használja a Fájl > Mentés mint parancsot.

3.Válassza az FBX fájlformátumot, majd kattintson a Mentés gombra.

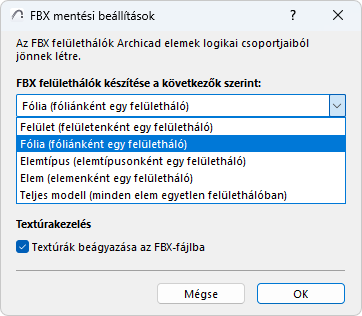

Megnyílik az FBX beállítások mentése párbeszédpanel:

FBX felülethálók létrehozása az alábbiak szerint:

A modell exportálásakor a kapott FBX-fájl felülethálóból áll, amely a modellt kisebb darabokra osztja. Ezek az FBX-felülethálók logikai elemcsoportokból épülnek fel.

Adja meg a csoportosítás módját:

•Felület (felületenként egy felületháló): Felületháló létrehozása az azonos felülettel rendelkező elemekhez.

•Fólia (fóliánként egy felületháló): Felületháló létrehozása az ugyanazon a fólián lévő elemekhez.

•Elemtípus (elemtípusonként egy felületháló): Felületháló létrehozása az azonos típusú elemekhez (egy felületháló az összes falhoz, egy felületháló az összes gerendához stb.)

•Elem (elemenként egy felületháló): Külön felületháló létrehozása minden egyes elemhez. Minden hierarchikus elem (pl. függönyfal) egyetlen felülethálóként kerül exportálásra.

•Teljes modell (az összes elem egy felülethálóra): Egyetlen FBX felületháló létrehozása az összes elemhez.

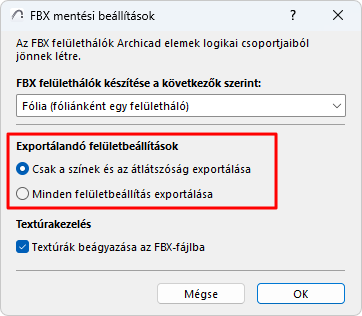

Exportálandó felületi beállítások

A terv felületei számos világítással kapcsolatos paramétert tartalmaznak. Válassza ki, hogy mely felületi paramétereket kívánja exportálni.

•Csak színek és átlátszóság exportálása: Minden felület esetében csak a szín- és átlátszósági értékek exportálása, azaz a fényerősségi értékek figyelmen kívül hagyása. Ezzel a móddal biztosítható a legnagyobb fokú kompatibilitás az egyéb alkalmazásokkal.

•Összes felületi beállítás exportálása: Minden paraméter megőrzése – ez akkor lehet hasznos, ha a modellt később újra importálni szeretné az Archicadbe.

Textúrák kezelése

Textúrák beágyazása FBX-be: Jelölje be ezt a lehetőséget, ha exportálni kívánja a textúrákat, majd be kívánja azokat ágyazni a létrejövő FBX fájlba.
