A modellt az Artlantis fájlformátumban is exportálhatja az erre a célra kifejlesztett plug-inek segítségével. Átviheti a geometriát, a textúrákat, a perspektivikus kamerákat, a napot, a fényeket és a rétegeket.
Az export plug-in igény szerint itt érhető el: Artlantis Együttműködés az Archicaddel
Exportálás módja
1.A perspektíva 3D nézetének megjelenítése az Archicadben.
2.Válassza a Fájl > Mentés mint... parancsot.
3.A fájlformátumok listájában válassza ki az Artlantis (*.atl) kívánt verzióját.

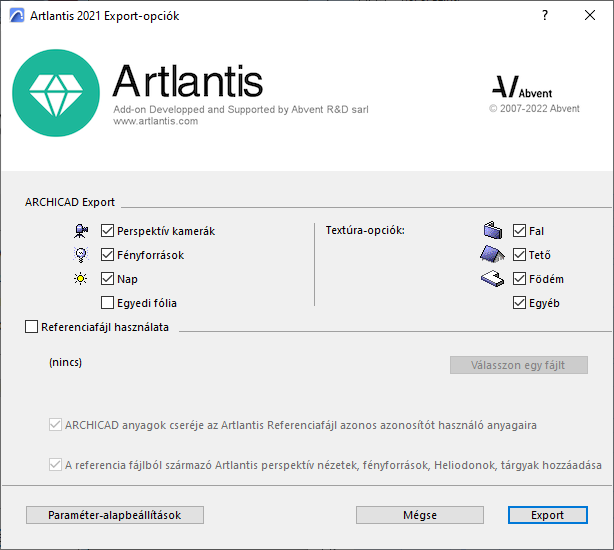

4.A Mentés gombra kattintva megjelenik az Exportálás párbeszédpanel.
Ebben a párbeszédablakban exportálható új Artlantis fájl, vagy frissíthető az Artlantis programba már elküldött .atl fájl.
Jelölje meg az importálandó elemeket.
•Perspektív kamerák: Minden Archicadben létrehozott kamera megjelenik az Artlantis kamera listájában.
•Fényforrások*: Minden, a tervbe beillesztett fényforrás megjelenik az Artlantis fényforrás listájában.
•Nap*: A heliodon (földrajzi helyzet, dátum és idő) megjelenik az Artlantis heliodonok listájában.
•Egyéni fólia: ha ez az opció be van jelölve, minden Archicad fólia egyetlen fóliára kerül exportálásra az Artlantisba. Ha ez az opció nincs bejelölve, az összes Archicad fólia exportálásra kerül az Artlantis fólia listájába.
*Megjegyzés: Ha a Fényforrások vagy a Nap opció nem aktív az exportálás párbeszédpanelen, akkor nyissa meg a Fényképezés beállítások párbeszédablakát (Dokumentumok > Kreatív látványtervezés), aktiválja az Alap renderelő motort, majd kapcsolja BE a megfelelő fényforrást.
•Textúra opciók Fal, Tető, Födém, Egyéb*: az anyagokhoz kapcsolódó felületek exportálásra kerülnek.
*Megjegyzés: Az Egyéb opció olyan eszközöket tartalmaz, mint az Oszlop, Gerenda, Lépcső, Ajtó, Ablak, valamint a Felületháló és a Tárgy.
Egy korábban az Artlantisba küldött .atl fájl frissítése
Valamennyi, az Új fájl létrehozása bekezdésben leírt kapcsoló itt is érvényes!
1.Válassza a Referencia fájl használata lehetőséget.
2.Kattintson a Válasszon egy fájlt gombra.
3.Válassza ki az .atl referencia fájlt.
Beállítások...
•Archicad anyagok cseréje az Artlantis referencia fájl azonos azonosítót használó anyagaira
•A referencia fájlból származó Artlantis perspektív nézetek, fényforrások, Heliodonok, tárgyak hozzáadása
Ha a fentiek közül bármelyik lehetőség ki van jelölve:
Az Archicad Terv új elemei (geometria, nézőpontok, lámpák, heliodon) csak akkor kerülnek exportálásra, ha nem részei a referencia fájlnak.
Megjegyzés az íves elemek exportálásával kapcsolatban
Alapértelmezésben az Artlantisba exportált íves elemek soha nem kerülnek elsimításra. Az ívek Artlantisban való elsimításához válassza a Shader eszköz lap Haladó paraméterek mezőjét, itt válassza ki a szükséges anyagot, majd befejezésképpen használja a Simaság csúszkát.
