A részleteket lásd: Rajzgépes kimenet.
Windows Enhanced Metafájl (.emf)
Pontfelhő adat fájl (.e57)
Lásd Munka a pontfelhőkkel.
Importáljon bármilyen xyz adatot (pl. geodéziai adatok) tartalmazó szövegfájlt vagy hasonló adatokat, automatikusan létrehozva egy felületháló elemet.
Megjegyzés: Az .xyz fájlok pontfelhő tárgyakká történő konvertálásához lásd: Munka a pontfelhőkkel.
Megjegyzés: a szövegfájlnak adatsorokból kell állnia, ahol minden sor három numerikus bejegyzésből tevődik össze. A sort megelőzheti egy további numerikus azonosító. Használjon elválasztókat az adatbevitelek között. Az elválasztókat következetesen kell használni. Az elválasztó lehet pontosvessző vagy szóköz; használhat vesszőt vagy pontot is, amennyiben ugyanezt a karaktert nem használja tizedesjelként ebben a fájlban. Minden olyan sor, amelyben a három adatot (vagy azonosítók esetében 3+1) nem numerikus adatbejegyzés előzi meg vagy követi, megjegyzésnek tekinthető és nem vesz részt a számításban. Ha a szövegfájlban az adatok inkonzisztens formátumban vannak rögzítve, figyelmeztetés jelenik meg, hogy a fájlformátum nem olvasható.
1.Kattintson a Fájl > Együttműködés > Felületháló készítése geodéziai adatokból parancsra.
2.A megjelenő könyvtár párbeszédpanelen tallózza a szükséges adatokat tartalmazó .txt vagy .xyz fájlt.

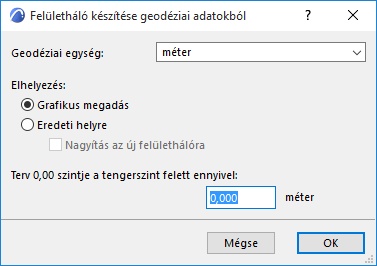

3.Megjelenik a Felületháló készítése geodéziai adatokból párbeszédpanel:
–Geodéziai egység: adja meg a geodéziai adatok egységét.
Elhelyezés:
–Grafikus megadás: a felülethálót egy egérkattintással elhelyezheti a kívánt helyen.
–Adatfájl koordinátáinak használata: az új felületháló a geodéziai adatfájlban megadott nulla pont szerint lesz lehelyezve.
Ebben az esetben választható a Nagyítás az új felülethálóra lehetőség, amint lehelyezte azt.
A Terv 0,00 szintje a tengerszint felett ennyivel: adja meg a terv 0,00 szintjének tengerszint feletti magasságát (a megadott geodéziai egységben). Az Archicad ezt veszi figyelembe, amikor a geodéziai adatfájl z-értékeit konvertálja a felülethálóra.
