Új, egyéni IFC tulajdonság/osztályozás létrehozása

Az IFC tulajdonságok (többnyire IFC típusú, speciális) egy IFC entitás további hozzárendelt paraméterei. A szabványos (ún. „IFC2x3 Schema”) adatokat a buildingSMART határozza meg. Tárolásuk tulajdonságkészletekben történik, melyek neve a „Pset” előtaggal kezdődik.

Létrehozhat egyedi tulajdonságot vagy tulajdonságkészletet (pl. irodai szinten szabványos tulajdonságkészletet).

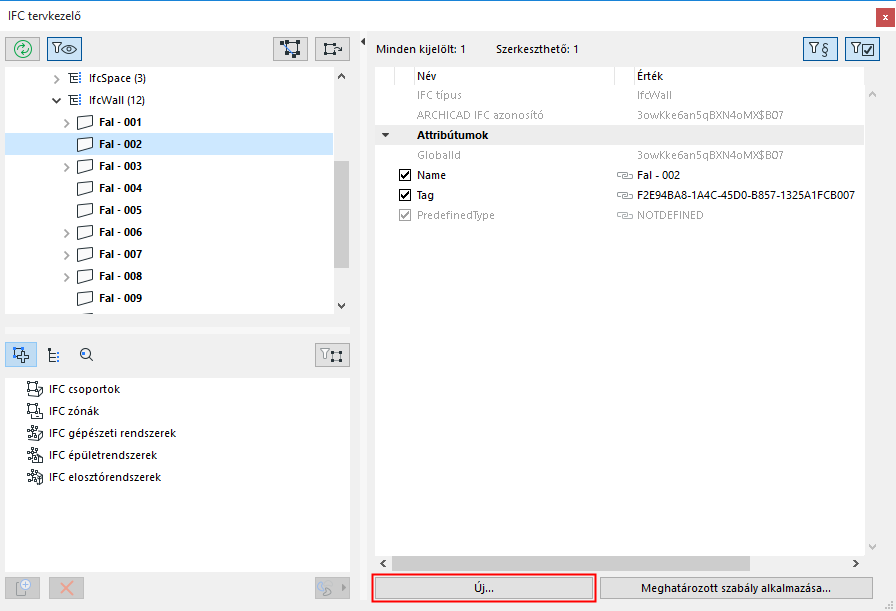

1.Kattintson az Új parancsra az IFC tervkezelőben.

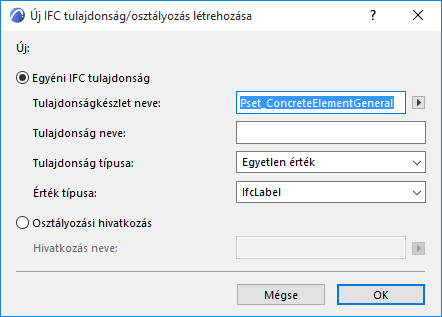

2.A megjelenő párbeszédablakban adja meg az új egyéni tulajdonságkészlet nevét (Pset); vagy válasszon a meglévő tulajdonságkészlet nevek listájáról, melyek az azonos elemtípushoz korábban lettek meghatározva (a lista eléréséhez kattintson a nyíl ikonra). Ha például egy IfcWall elem számára hoz létre új tulajdonságot, a lista minden olyan Pset nevet tartalmazni fog, amely korábban egyéb IfcWall elemekhez volt hozzárendelve.

Megjegyzés: a hibák elkerülése érdekében (valamint a bevett tulajdonság definíciós szabályok betartása végett) ne használja a szabványos „Pset” előtagot az egyéni tulajdonságkészletek elnevezésekor.

3.Adjon meg egy új tulajdonság nevet.

4.Válasszon egy tulajdonságtípust (egyszerű, szám, összetett stb.) az alábbi táblázat szerint.

Tulajdonság típusa	Meghatározás
Egyetlen érték	Olyan „jellemző” tárgy, amelyhez egyetlen (numerikus vagy szöveges) érték van rendelve.
Értékkészlet	Olyan „jellemző” tárgy, amelynek értékét egy felsorolásból választották.
Rögzített érték	Olyan „jellemző” tárgy, amelyhez legfeljebb két (numerikus vagy szöveges) érték van rendelve; az első érték a felső, a második érték az alsó határt jelzi.
Táblázat érték	Olyan „jellemző” tárgy, amelyhez két (numerikus vagy szöveges) értéklista van rendelve, amelyek egy kétoszlopos táblázatnak felelnek meg.
Lista érték	Több (numerikus vagy szöveges) értékkel rendelkező jellemző, amelyek egy sorba rendezett listának felelnek meg.
Referenciaérték (csak IfcCalendarDate esetén)	Egy naptári dátum típusú entitásra (nap, hónap, év) hivatkozó „jellemző” tárgy.

5.Állítsa az érték típusát címkére, szövegre, egész számra, logikai változóra stb.

Lásd még Egységkonverzió IFC exportáláshoz

Érték típusa	Meghatározás
IfcAreaMeasure	Felület területének VALÓS típusú értéke. Az értéket négyzetméterben kell megadni, de exportáláskor a program átszámítja azt a Terület mértékegysége beállítások alapján.
IfcBoolean	Definiált, egyszerű LOGIKAI típusú adat. Értéke: IGAZ vagy HAMIS.
IfcIdentifier	Az azonosító egy (max. 255 karakterből álló) alfanumerikus KARAKTERSOR, amellyel meghatározható egy egyedi elem. Lehet, hogy nincs természetes nyelvi jelentése.
IfcInteger	Definiált, egyszerű EGÉSZ SZÁM típusú adat. Az IfcInteger tetszőleges számú bitből állhat, de a gyakorlatban a bitek száma a megvalósítástól függ.
IfcLabel	A címkével valamire hivatkozhatunk. Egy (max. 255 karakterből álló) KARAKTERSORT takar, amely valami emberek által értelmezhető nevét tartalmazza, és természetes nyelvi jelentése van.
IfcLengthMeasure	Távolság VALÓS típusú értéke. Az értéket méterben kell megadni, de exportáláskor a program átszámítja azt a Hosszmérték beállítások alapján.
IfcLogical	Definiált, egyszerű LOGIKAI típusú adat. Értéke: IGAZ, HAMIS vagy ISMERETLEN.
IfcMonetaryMeasure	Pénzösszeg VALÓS típusú értéke pénznemtől függetlenül. A pénznem a Pénznem beállításoknál adható meg.
IfcPlaneAngleMeasure	Sík felület szögének VALÓS típusú értéke. Az értéket radiánban kell megadni, de exportáláskor a program átszámítja azt a Szög mértékegysége beállítások alapján.
IfcPositiveLengthMeasure	A hossznak nagyobbnak kell lennie nullánál. Az értéket méterben kell megadni, de exportáláskor a program átszámítja azt a Hosszmérték beállítások alapján.
IfcRatioMeasure	Két azonos jellegű fizikai mennyiség közötti kapcsolat VALÓS típusú értéke. A százalékban megadott érték decimális értékben kifejezve, azaz 25% esetén 0,25.
IfcReal	Definiált, egyszerű VALÓS típusú adat. A valós számok halmazába beletartozik minden racionális és irracionális, valamint tudományos valós szám. Itt a pontosság nem feltétel, de a gyakorlatban a megvalósítástól függ.
IfcText	Alfanumerikus KARAKTERSOR, amely az emberek által olvasható és érthető. Csak tájékoztatásra szolgál. A karakterek száma tetszőleges.
IfcTimeMeasure	Időszakok hosszának VALÓS típusú értéke. Az időegység az Időegység beállításoknál adható meg.
IfcVolumeMeasure	Test tömör köbtartalmának VALÓS típusú értéke. Az értéket köbméterben kell megadni, de exportáláskor a program átszámítja azt a Térfogat mértékegysége beállítások alapján.
További típusok...	Lásd a meghatározásokat a „Betűrendes lista” > „Definiált típusok” pontban a következő címen: https://standards.buildingsmart.org/IFC/RELEASE/IFC2x3/TC1/HTML/

Megjegyzés: A többi „Mérő” típusú tulajdonságot, amely nem szerepel a fenti táblázatban, a program a mértékegységre vonatkozó beállítások nélkül kezeli és exportálja.

•Az újonnan létrehozott IFC adatok megjelennek a megadott tulajdonságkészlet vagy az „osztályozási hivatkozások” mappájában az IFC tervkezelőben, valamint az elem Beállítások párbeszédpanelén a listázott tulajdonságok között.

•Az ilyen újonnan létrehozott IFC adatok előtt egy piros X jelenik meg, ami azt jelenti, hogy azok bármikor törölhetők.
