Meghatározott szabályok alkalmazása

Ezzel a funkcióval egyedileg meghatározott Besorolási hivatkozási adatok hozhatók létre automatikus (.xml alapú) szabályok alapján.

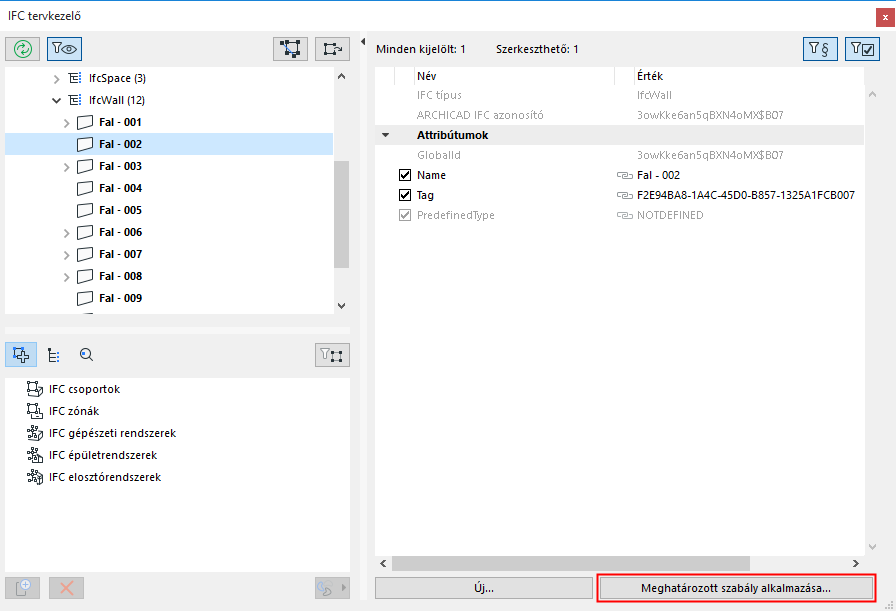

1.Az IFC tervkezelőben kattintson a Meghatározott szabály alkalmazása lehetőségre.

Ezekből az előre meghatározott szabályokból három típus létezik, eltérő szerkezetük alapján:

•„Falista” szabály: válasszon ki egy elemet a fastruktúra adatbázisból az új adatok létrehozásához

•„Táblázat” szabály: válasszon ki egy sort a táblázatból az új adatok létrehozásához

•„Parancs” szabály: indítsa el a szabály parancsot az új adatok létrehozásához

A program előzetesen definiált beépített szabályokat tartalmaz (ezek az ön lokalizált Archicad verziójától függnek).

•Az elérhető szabályok a következő mappából érhetők el, és az újonnan létrehozott szabályokat is ide kell menteni:

–Windowson:
Graphisoft\Archicad\Alapértelmezettek\IFC szabályok

–Macintoshon:
Programok\Archicad\Alapértelmezettek\IFC szabályok

Meghatározott szabály alkalmazása: Példa

Rendeljen osztályozásokat a födémekhez (IfcSlabs) az „OmniClass / Table 21 - Elements” szabállyal:

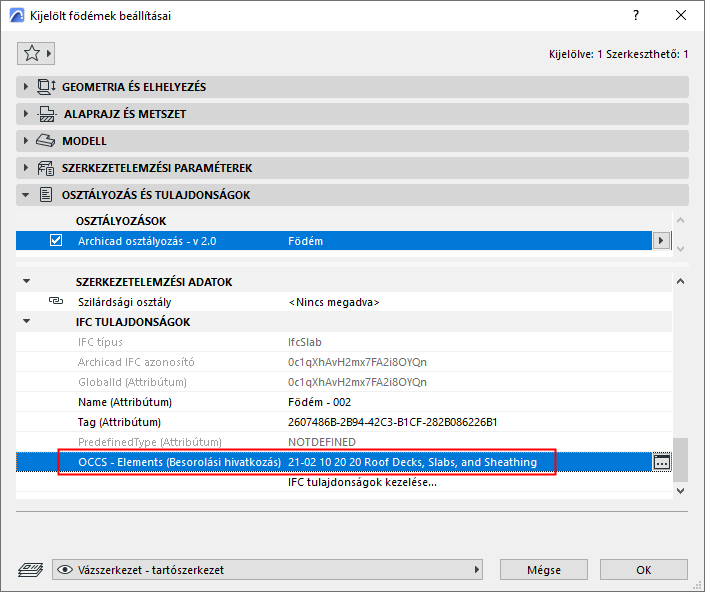

1.A modellben válassza ki az osztályozandó födém elemeket (használhatja a Feltétel alapú kiválasztás funkciót). Nyissa meg a Beállítások párbeszédablakot, majd kattintson az „IFC tulajdonságok kezelése” lehetőségre az Osztályozás és Tulajdonságok panelből. A megfelelő IfcSlab elemeket kiválaszthatja az IFC tervkezelő besorolási struktúrájából is.

2.Kattintson a Meghatározott szabály alkalmazása lehetőségre. A párbeszédablakban válassza az „OmniClass / Table 21 - Elements” szabályt.

3.Az adatbázisra vonatkozó Keresés mezőbe írja a „roof” szöveget, majd kattintson a keresés ikonra az indításhoz. (Ez az adatbázisokban található szabályok között keres (falista és táblázat), bármilyen szövegrészlet alapján.)

4.A Keresés eredménye területen válassza ki a „Tetődeszkázat, födém és burkolat” címet.

5.Kattintson az „Alkalmazás” gombra. A program generálja az osztályozási hivatkozást a „Tetődeszkázat, födém és burkolat” névvel, „21-02 10 20 20” ItemReference értékkel és az OmniClass szabványnak megfelelő kiegészítő adatokkal.

Megjegyzések

•Miután kiválasztott egy elemet, a "Válassza ki a szabályt" listában csak az alkalmazható szabályok érhetők el (ha például az IfcProject elemet választotta, a „Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect” Építész szabály elérhető. A nem alkalmazható szabályok kiszürkítve jelennek meg.

•Az IfcElement tartalmazza az épület-, elosztási (MEP) és a berendezési elemeket.

•Bizonyos szabályok nem érhetők el a Beállítások párbeszédpaneleken, amennyiben a szabályok olyan elemekhez kapcsolódnak, amelyek nem rendelkeznek Beállítások párbeszédpanellel (például IfcBuilding, IfcBuildingStorey, IfcOccupant, IfcProject és IfcGroup).

•Létrehozhatja és szerkesztheti saját szabályát .xml formátumban. Célszerű egy meglévő szabályfájl szerkezetét felhasználni (amely több szabályt is tartalmazhat), és egy ahhoz hasonló új szabályt létrehozni, egy új fájlnévvel történő duplikálással.
