Fájl > Együttműködés > IFC > IFC fordítók
Válasszon importáló fordítót, és nyissa meg a Modellszűrő beállításkészletet.
Modellszűrő mutatása importáláskor
Ha ez a beállítás aktív, - miután kiadta az IFC megnyitása vagy Összefűzés parancsot - megnyílik a Modell szűrése ablak.
Itt módosíthatók az aktuális importálási folyamat során importálni kívánt elemek.
Lásd Modell szűrése importáláskor (másodlagos szűrő).

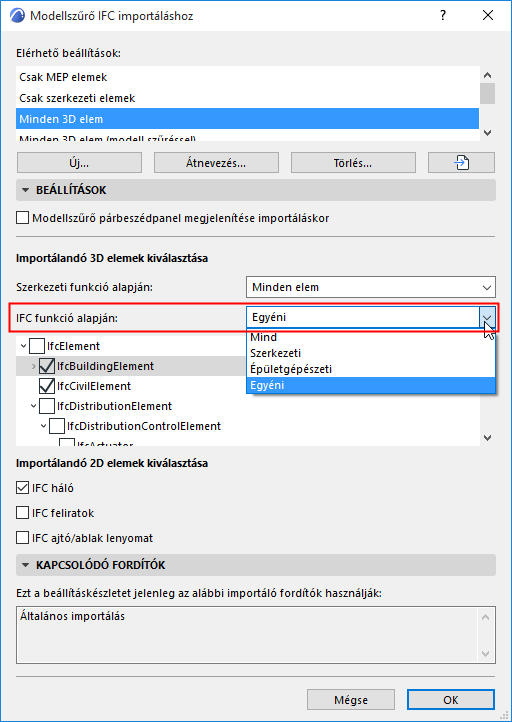

Importálandó 3D elemek kiválasztása
•Szerkezeti funkció alapján
Ez az opció kiegészítő (elemszintű) szűrőként használható az importálási folyamat során, és az elemek „LoadBearing” IFC tulajdonságát veszi figyelembe.
–A „Csak tartószerkezeti elemek” szűrővel csak azok az elemek lesznek importálva az IFC fájlból, amelyeknek az IFC tulajdonsága „LoadBearing Element”, „True” értékkel.
Megjegyzések:
–Ha a tervben nem alkalmazott szerkezeti funkció osztályozást, vagy ha még nem fejezte be az osztályozási folyamatot, akkor itt az „Összes elem” lehetőséget érdemes választani. (A másik két beállítás bármelyike – „Csak tartószerkezeti elemek” vagy „Csak nem tartószerkezeti elemek” – üres IFC-fájlt eredményezhet vagy olyan fájlt, amelyből a szükséges elemek hiányoznak.)
–Az IfcPile és IfcFooting entitások meghatározásuk szerint tartószerkezeti elemek, mégsem rendelkeznek „LoadBearing” tulajdonsággal az IFC2x3 sémában. Ezek importáláskor mindig tartószerkezetként viselkednek.
•IFC funkció alapján
Válassza az IFC funkciót, ha az IFC importáláshoz az alábbi szűrési feltételeket kívánja használni:
–„Mind” esetén a modell összes eleme részt vesz a folyamatban
–„Szerkezeti” esetén csak az épület szerkezeti elemei (IfcBuildingElement) vesznek részt a folyamatban
–„MEP” esetén csak a gépészeti elemek (IfcDistributionElement) vesznek részt a folyamatban
Lásd az egyes funkciószűrők pontos összetételét a lenti falistában. A szűrő módosításakor „Egyedi” szűrő jön létre.
Importálandó 2D elemek kiválasztása
•IFC háló: A program az IFC fájl összes IfcGrid típusú elemét importálja és csoportosított hálóelemekké konvertálja.
•IFC feliratok: Jelölje be ezt az opciót, ha az IFC fájl összes IfcAnnotation típusú elemét importálni kívánja (beleértve a robbantott méretezési elemeket). Ezeket a program 2D elemekké (szöveggé és vonallá) konvertálja.
•IFC ajtó/ablak lenyomat: Az importálás során az összes létrehozott ajtónál és ablaknál a helyes nyitási irány és méret jelenik meg az alaprajzi nézeteken, az importált 2D jelképeknek megfelelően.
