Tulajdonságmegfeleltetés IFC importáláshoz

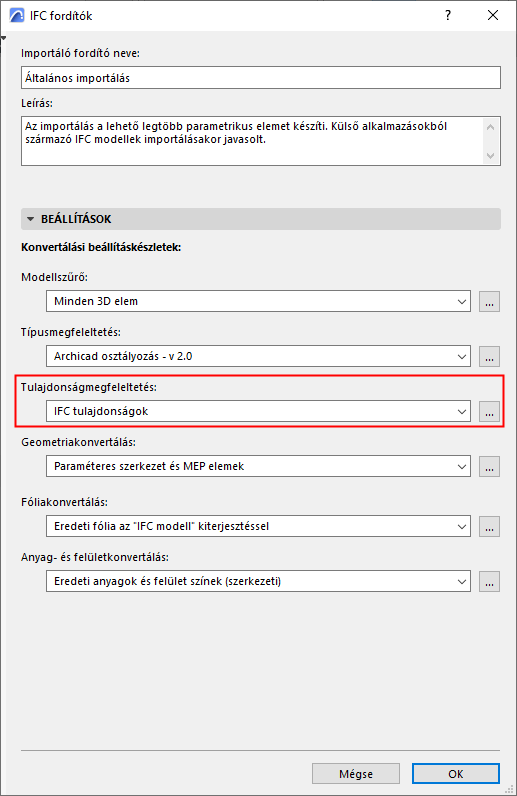

Fájl > Együttműködés > IFC > IFC fordítók

Válasszon importáló fordítót, és nyissa meg a Tulajdonságmegfeleltetés beállításkészletet.

Ezzel a konvertálási beállításkészlettel határozható meg, hogyan történjen az importált IFC elemek tulajdonságainak kezelése.


Kapcsolódó témák:

Importálási módszer kiválasztása

A leképezési táblázat használata

Tulajdonságértékek hozzárendelése (IFC tulajdonságleképezés alapján)

IFC adatok importálása Archicad kategóriákba

Hiányzó átépítési állapot helyettesítése

Importálási módszer kiválasztása

Az IFC tulajdonságok és az Archicad tulajdonságok közül választhat:

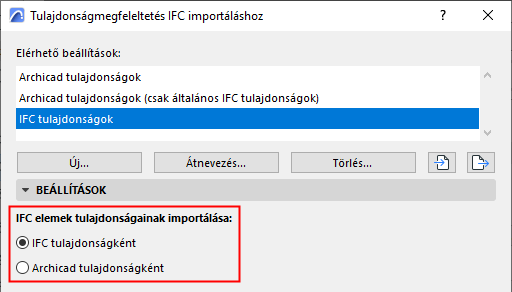

Importálás IFC tulajdonságként

•Ez az alapértelmezett beállítás: a program az importált IFC elem minden tulajdonságát importálja.

•Ezek az adatok innentől kezdve IFC tulajdonságként megtalálhatók az projekt felületének több pontján, például az elemlisták Feltétel alapú kiválasztás és Elrendezés beállítása lehetőségeinél. (A korábbi Archicad verziókban így történt az IFC tulajdonságok importálása.)

•Ha ezt választja, nincs szükség a Tulajdonságmegfeleltetés használatára.

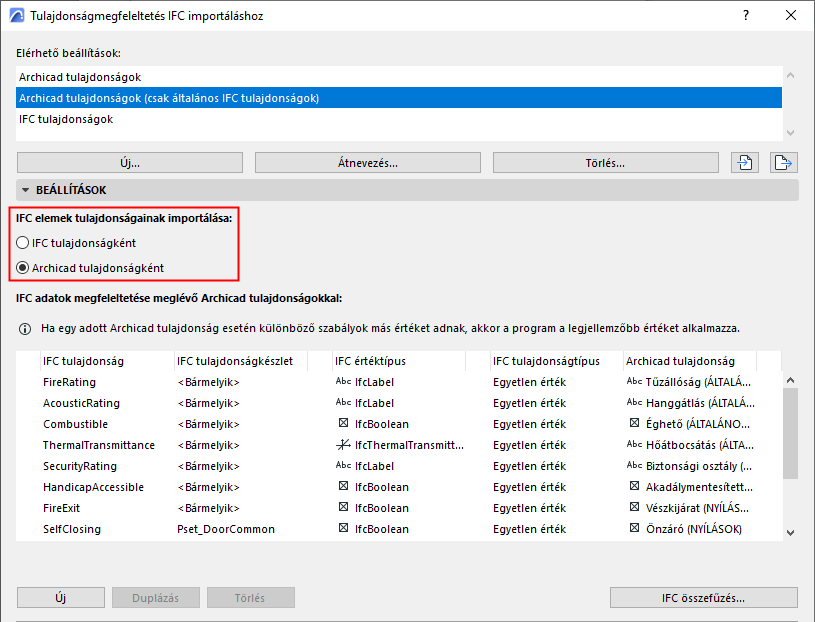

Importálás Archicad tulajdonságként

Ez a beállítás akkor hasznos, ha bizonyos IFC tulajdonság adatokat olyan funkcióknál kíván megjeleníteni, amelyek Archicad tulajdonságokat használnak (és nem IFC tulajdonságokat). Ezek a funkciók a következők:

•Grafikus felülírások

•Kifejezés alapú tulajdonságok

•Ütközésvizsgálat

•Automatikus szöveges címkék

Ezzel a beállítással kapcsolható be a leképezési táblázat. A táblázatban megadható, hogy melyik IFC tulajdonság értékeket melyik meglévő tulajdonsághoz kíván importálni.


•A listában lévő minden IFC tulajdonság (melyek a balról számított első négy oszlopban adhatók meg) az aktuális terv egy Archicad tulajdonságának felel meg (jobb szélső oszlop).

•Nem jönnek létre új Archicad tulajdonságok az aktuális tervben.

•Azokat az IFC tulajdonságok, amelyek nem szerepelnek ebben a leképezési táblázatban, a program nem veszi figyelembe az importáláskor.

Ne feledje:

–Bármely elemhez az elérhető Archicad tulajdonságkészletet az adott elem osztályozása határozza meg.

–Minden Archicad tulajdonsághoz tartozik egy alapérték (amely a Tulajdonságkezelőben rendelhető hozzá).

–Az IFC-ből importált elemek esetén ebben a leképezési táblázatban módosítható az Archicad tulajdonság alapértelmezettről egyedi értékre, a vonatkozó IFC adat alapján (ha az elérhető).
