Összetevő szintű tulajdonságleképezés

Alapértelmezés szerint az IFC exportálás során a program minden lehetséges esetben automatikusan értelmezi az összetevőkhöz tartozó tulajdonságokat.

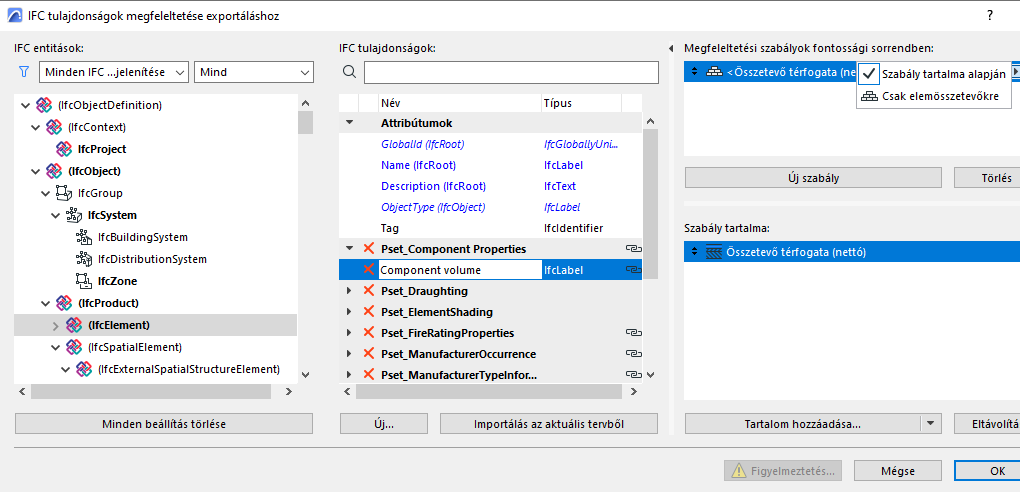

Az alapértelmezett beállítás a "Szabály tartalma alapján", amely az egyes elemek tulajdonságértékeit rétegek szerint bontja ki. (Ez az egyszerű, az összetett és a profilelemek minden egyes részére egyaránt érvényes.)



Olyan tulajdonságmegfeleltetési szabály is megadható, amely csak az összetevőkre vonatkozik (de a tartalmazó elemre nem).

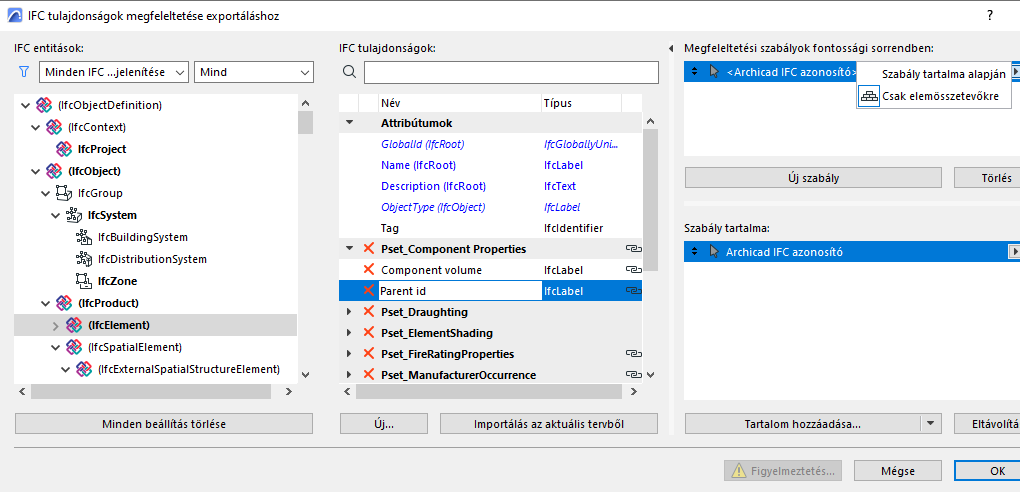

Hozzon létre például egy szabályt, amellyel megjeleníti az egyes komponensek szülő elemének Archicad IFC azonosítóját. Válassza a "Csak elemösszetevők" lehetőséget a Megfeleltetési szabály felugró ablakban:
