Példa a tulajdonságmegfeleltetési szabályokra

1. példa

Képezze le az egyéni „Akusztikai osztály” jellemzőt (Beállítások > Tulajdonságkezelő) az IfcWall elem „AcousticRating” jellemzőjére.


2. példa

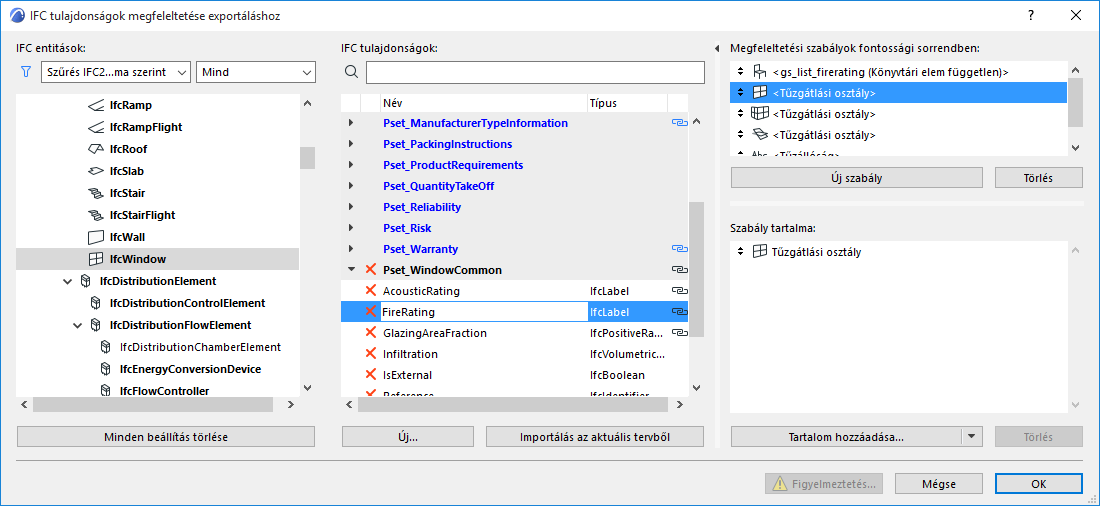

Képezze le az ablakok „Tűzállósági osztály” nevét az IfcWindow elem tulajdonságára.


3. példa

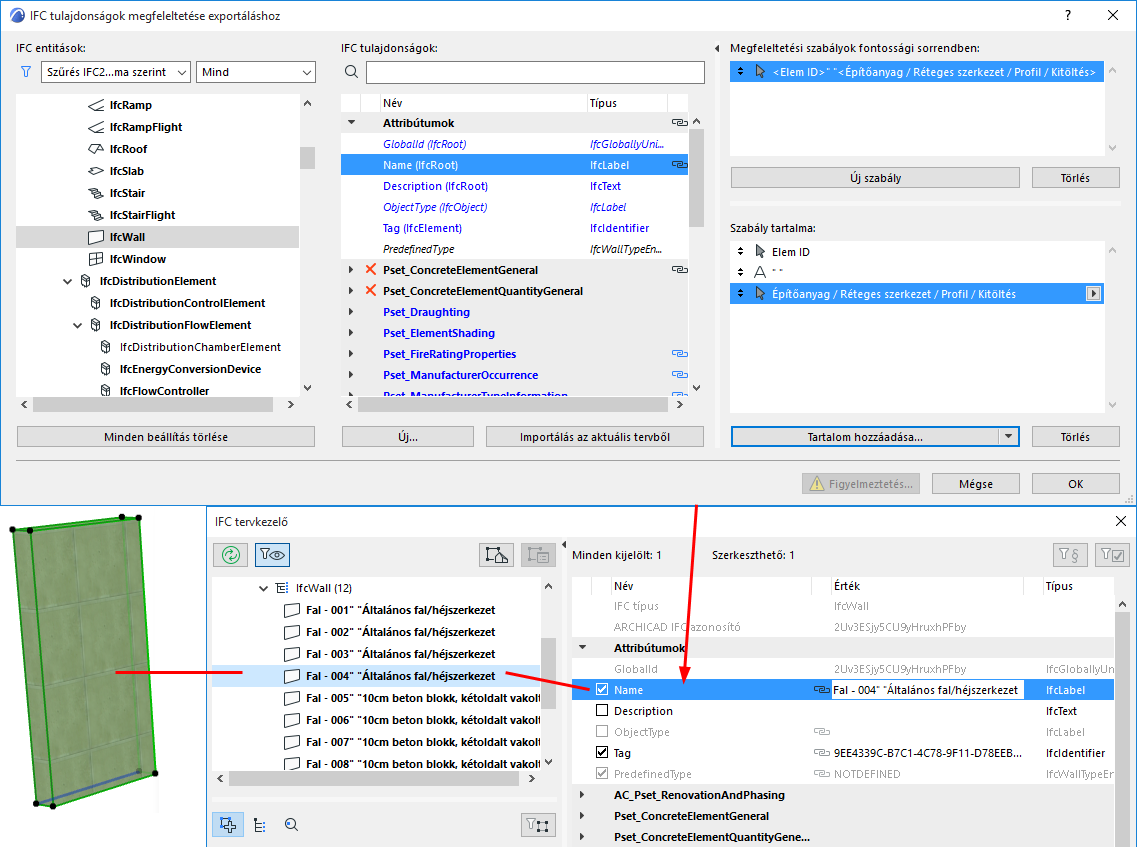

Adja meg az IfcWall elemek Név attribútumát (a Fal azonosítójából és az Építőanyag/Réteges szerkezet nevéből áll).


4. példa: IFC elemtípus szerinti leképezési szabály

Az adatleképezési szabályok alkalmazhatók az IFC elemtípus elemek IFC adataira.

Például, az ajtótípusok neve (IfcDoorStyle Név attribútuma) generálható a Könyvtári elem nevének és az Ajtó szélesség és magasság paramétereinek kombinációjából.

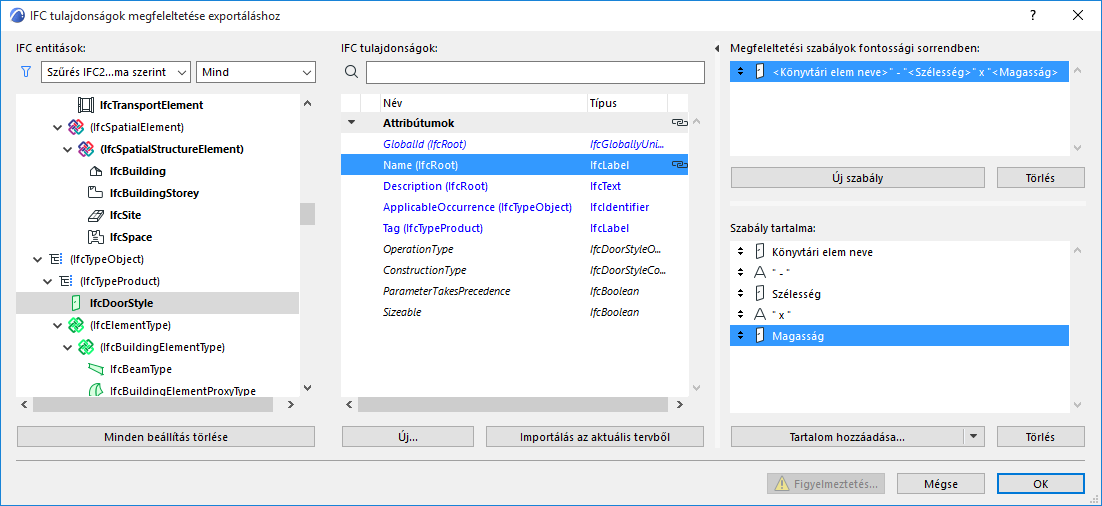

Adja meg az IfcDoorStyle Név attribútumát a következők szerint: Ajtó könyvtári elem neve + statikus szöveg + Szélesség + „X” statikus szöveg + Magasság.

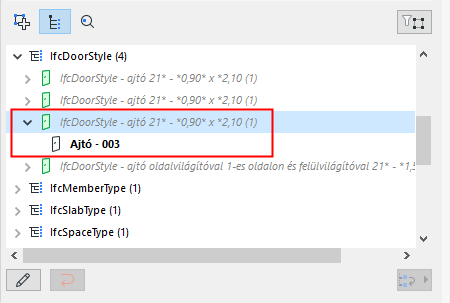

Ez a szabály felülírja az alapértelmezett IfcDoorStyle létrehozási szabályt (lásd  IFC típusú termék) új IfcDoorStyle nevekkel (az eredmény az IFC tervkezelőben is ellenőrizhető).


5. példa

Határozza meg az IfcDoor elemhez tartozó „Költség” jellemzőt könyvtári elemtől függő paraméterként.

A leképezéshez válassza a „GS ajtó” könyvtári elemhez tartozó „gs_list_cost” paramétert.

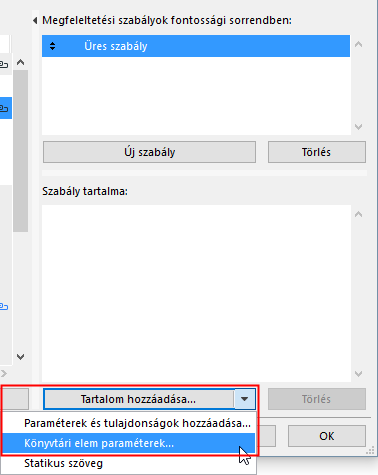

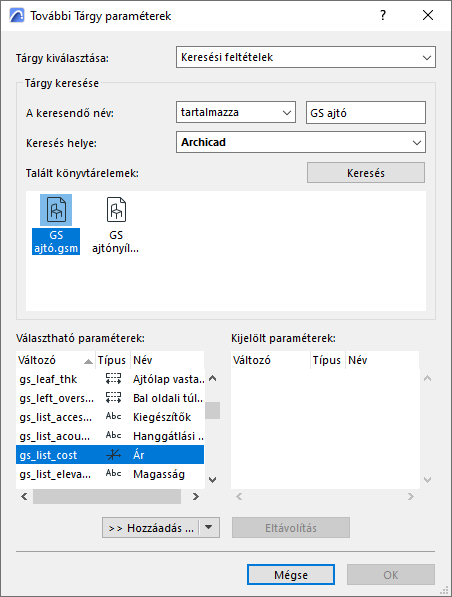

Ez a paraméter a Tartalom hozzáadása legördülő gombról elérhető Könyvtári elem paraméterek között található. Keresse meg a gs_list_cost paramétert a megnyíló párbeszédablakban az alábbiak szerint:

LibPartContent.png     GSCostParameter.png


A leképezési szabály érvényes azokra a könyvtári elemekre, amelyek a „GS ajtó” altípus alárendelt elemei (pl. „ajtó”, „dupla ajtó”, „fémajtó” stb.).

6. példa

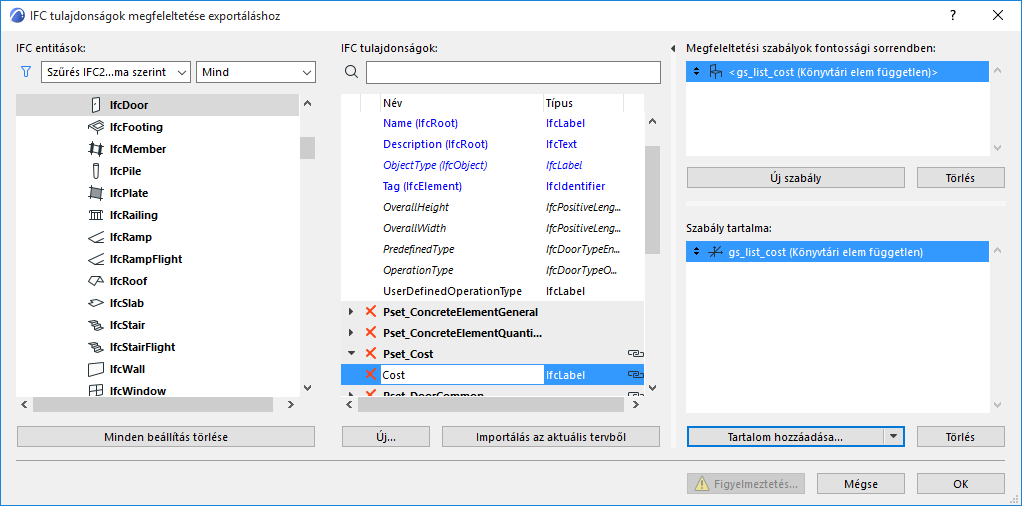

Határozza meg az IfcDoor elemhez tartozó „Költség” jellemzőt könyvtári elemtől független paraméterként. A leképezéshez válassza a „Dupla ajtó”-hoz tartozó „gs_list_cost” paramétert.

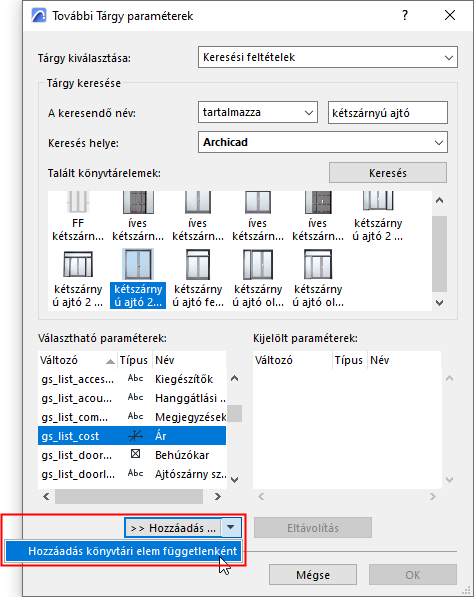

Ez a paraméter a Tartalom hozzáadása legördülő gombról elérhető Könyvtári elem paraméterek között található. A megnyíló párbeszédablakban először válassza ki a Dupla ajtó könyvtári elemet, majd keresse meg a „gs_list_cost” paramétert az ábra szerint. Ügyeljen azonban, hogy Könyvtári elemtől független paraméterként hozza azt létre:

LibPartContent00358.png     GSCostParameterIndep00359.png


7. példa

Határozza meg az IfcElement elemhez tartozó „Költség” jellemzőt könyvtári elemtől független paraméterként. A leképezéshez válassza a „Dupla ajtó”-hoz tartozó „gs_list_cost” paramétert. A leképezési szabály nemcsak az IfcDoor elemekre érvényes, hanem az összes olyan könyvtári elemre, amelyet az IfcElement alá rendelt IFC entitássá konvertálunk (pl. IfcWindow, IfcFurnishingElement, IfcDistributionElement, IfcTransportElement stb.), és amely tartalmazza a „gs_list_cost” paramétert (pl. „karosszék”, „íróasztal”, „mosdó”, „mosogató” stb.).
