Adatkonverzió IFC exportáláshoz
Fájl > Együttműködés > IFC > IFC fordítók

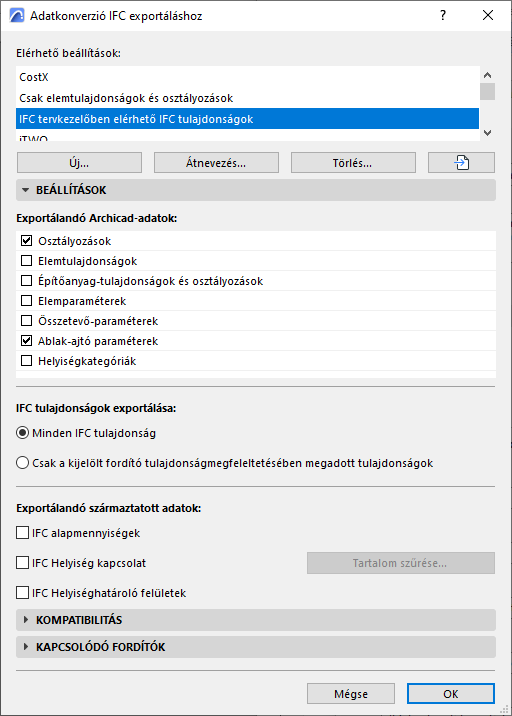

Válasszon exportáló fordítót, és nyissa meg az Adatkonvertálás beállításkészletet.
Ebben a párbeszédablakban adhatja meg, hogy az elemgeometrián túl mely adatokat kívánja exportálni IFC-be. Ezek az adatok a létesítménykezelést, energetikai elemzést és költségbecslést végző programokkal történő adatcsere során hasznosak.
Exportálandó Archicad-adatok
Jelölje be az exportálni kívánt adattípusokhoz tartozó négyzeteket.
A létrejövő IFC fájl céljától (és az annak megnyitásához és/vagy szerkesztéséhez használt szoftvertől) függ, hogy milyen adatra van szükség.
•Osztályozások
Az Archicad osztályozások IFC osztályozási referenciaadatként kerülnek exportálásra.
•Elemtulajdonságok
Jelölje meg ezt az Archicad tulajdonságok IFC tulajdonságokként történő exportálására. (Az Archicad tulajdonságok a Beállítások > Tulajdonságkezelő menüpontban adhatók meg, és a Beállítások párbeszédablakokban vagy az interaktív konszignációnál rendelhetők hozzá az egyes elemekhez.)

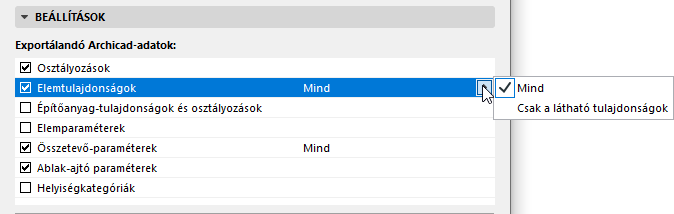

–Jelölje ki ezt a listaelemet, majd az előugró panelen válassza a Mind lehetőséget vagy a Csak a látható tulajdonságok lehetőséget.
Megjegyzés: A Látható tulajdonságok lehetőségnek csak akkor van jelentősége, ha be van töltve az a kiegészítő, amely a tulajdonságok láthatóságát vezérli az Archicadben. Ha nincs betöltve ilyen kiegészítő, a program minden esetben exportálja az összes tulajdonságot.
•Építőanyag-tulajdonságok és osztályozások
Jelölje be, ha az építőanyag tulajdonságokat (Beállítások > Elemattribútumok > Építőanyagok menüpontban beállított) IFC tulajdonságként, valamint az építőanyag-osztályozásokat IFC osztályozási referenciaként kívánja exportálni.
IFC 2x3 esetén: a program az exportált építőanyag adatai hozzárendeli az exportált elemekhez.
In IFC4 vagy IFC4.3 esetén: A program az exportált építőanyag adatait hozzárendeli az IFC anyagokhoz.
•Elemparaméterek
Jelölje be, ha exportálni kívánja az elemparamétereket, amelyek típustól függően IFC mennyiséggé vagy IFC tulajdonsággá konvertálódnak.
Megjegyzés: a beállítás használatával jelentősen nő az IFC-fájl mérete. A paramétereket csak akkor exportálja, ha a célalkalmazás biztosan olvasni tudja ezeket az adatokat.

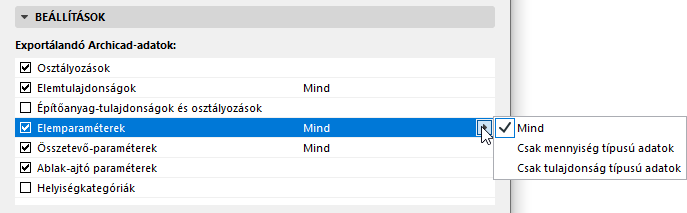

Az exportált paraméterek típus szerinti szűréséhez: jelölje ki ezt a listaelemet, majd az előugró panelen válassza a Minden paraméter exportálása vagy a Csak mennyiség típusú adatok/Csak tulajdonság típusú adatok lehetőséget.
–Mennyiség típusú adat például a vastagság, a hossz, a terület, a térfogat vagy az idő. Ez a mennyiségek olvasására képes programokkal végzett adatcsere esetén hasznos.
–Tulajdonság típusú adat például a Könyvtári elem paraméter.
•Összetevő-paraméterek
Réteges rétegek és összetett profil összetevők paramétereinek exportálása IFC tulajdonságként vagy IFC mennyiségként (típustól függően).

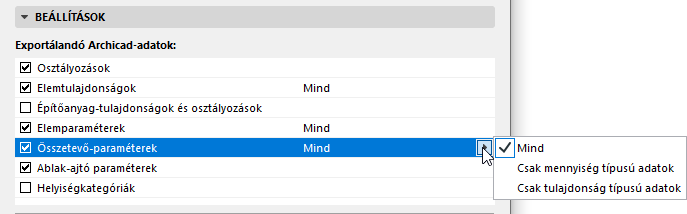

Az exportált paraméterek típus szerinti szűréséhez: jelölje ki ezt a listaelemet, majd az előugró panelen válassza a Minden paraméter exportálása vagy a Csak mennyiség típusú adatok/Csak tulajdonság típusú adatok lehetőséget.
–Mennyiség típusú adat például a vastagság, a hossz, a terület, a térfogat vagy az idő. Ez a mennyiségek olvasására képes programokkal végzett adatcsere esetén hasznos.
–Tulajdonság típusú adat például a Könyvtári elem paraméter.
Ennek eredményeként az exportált összetevő adat értelmezhető az IFC-t fogadó alkalmazásokban (pl. Solibri).
•Ablak-ajtó paraméterek
Részletes információ exportálása nyílásokról IFC Ajtó-Ablak tok vagy panel tulajdonságként.
•Helyiségkategóriák
Exportálja a helyiségek helyiségkategória adatait (kód és név) IFC tér osztályozási referencia adatként (ItemReference és Name).
IFC tulajdonságok exportálása
Adja meg, hogy mely IFC tulajdonságokat és osztályozási hivatkozásokat kívánja exportálni:
•Minden IFC tulajdonságot (amely látható az IFC tervkezelőben, szűrő nélkül)
•Csak a kijelölt fordító tulajdonságmegfeleltetés beállításkészletében megadott tulajdonságok. (Ezek a tulajdonságok akkor láthatók az IFC tervkezelőben, ha bekapcsolja a Csak az előnézeti fordító tulajdonságainak mutatása szűrőt.)
Exportálandó származtatott adatok
Jelöljön be egy vagy több adattípust, melyet exportálni kíván az IFC modellbe.
•IFC alapmennyiségek
Jelölje be ezt az opciót, ha exportálni kívánja a Mennyiségi kimutatás paramétereket (méret, terület, térfogat) IFC-be. Ez a költségbecslést végző alkalmazások esetén hasznos.

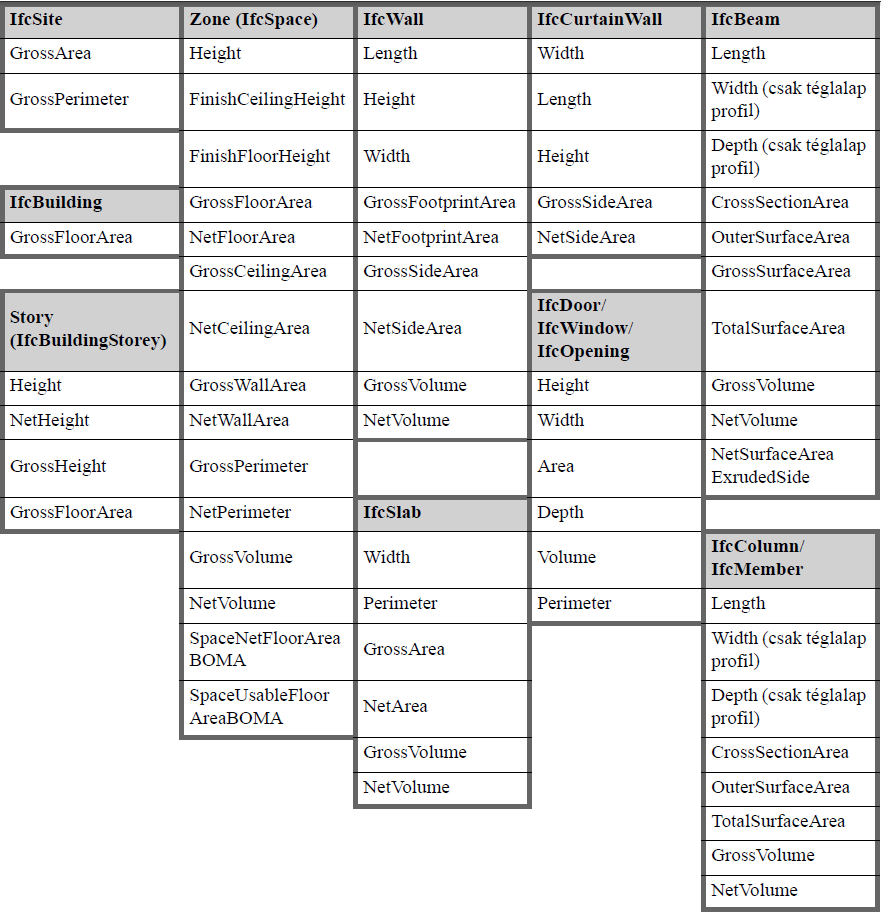

A következő táblázatban az alapvető mennyiségeket foglaltuk össze elemtípus szerint, melyeket a program ennél a beállításnál automatikusan kalkulál és exportál. Az IfcSite alapmennyiségeinek értékei manuálisan állíthatók be az Infó > Tervinformációk opciónál (Telek bruttó kerülete és Telek bruttó területe).
IFC alapmennyiségek exportálása
•IFC helyiség kapcsolat: A helyiségek és az ott található tárgyak közötti viszonyt meghatározó adatok exportálása. Ez a funkció a létesítménykezelő alkalmazások esetén hasznos.
–A Tér tartalma opciónak a helyiségben lévő azon elemeknél van jelentősége, amelyeket a Tárgy, Lámpa, Alakzat vagy Födém eszközzel hoztak létre.
-Tárgy, Lámpa vagy Alakzat elemek esetén: Ezek az elemek csak akkor kerülnek be a helyiségkapcsolatba, ha honszintjük megegyezik a helyiség honszintjével, és befoglaló négyzetük középpontja a helyiség 2D poligonján belül található.
-A födém akkor kerül be a helyiségkapcsolatba, ha a referenciavonala a helyiség tetején/alján belülre esik, és a födém poligonja a helyiség poligonjára esik.
–Kattintson a Tartalom szűrése lehetőségre a tér tartalmának szűkítéséhez IFC elemtípus szerint.
•IFC tér határvonalai: A helyiségek geometriai adatainak exportálása. (Épületenergetikai alkalmazások esetén hasznos.)

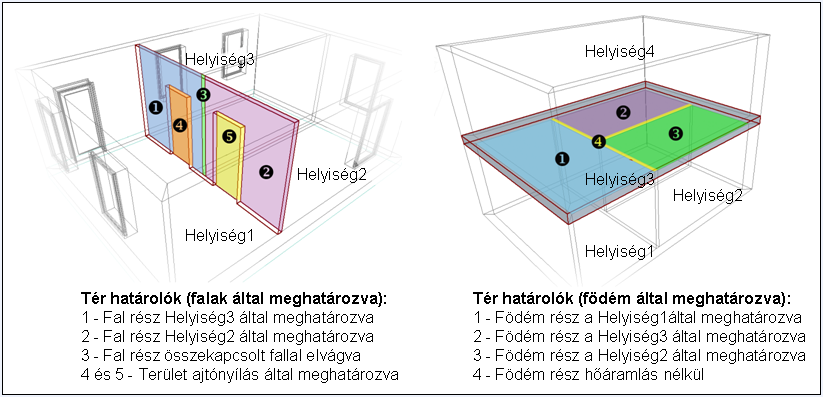

A helyiségek pontos geometriai adatokat tartalmaznak, amelyek az épületenergetikai számításokat végző alkalmazások számára hasznosak. A helyiségek 3D szilárdtestek geometriai nézettel, melyeket általában két födém és négy fal határol. A tér határvonalai logikai kapcsolatot határoznak meg a helyiségek (IfcSpace) és az azokat közrefogó épületelemek között. Gyakorlatban a falak, födémek, tetők, ablakok, ajtók stb. mind eltérő hővezető tulajdonságokkal rendelkeznek. Az „IFC tér határvonalai” lehetőség aktiválásával a program exportálja a tér határvonalait és azok viszonyát (IfcRelSpaceBoundary) a helyiségekkel együtt (IfcSpace) az IFC fájlhoz.
Vagyis az Archicad kiszámítja az egyes helyiségeket határoló elemek helyzetét, méretét és közelségét. A helyiségek határai a csatlakozó elemek és nyílások által meghatározott és kivágott terület alapján kerülnek kialakításra.
