A Modellnézet-definíció, azaz MND (vagy IFC nézetdefiníció) javaslat arra nézve, hogy az adatcsere céljától függően milyen adatokat és elemeket érdemes tartalmaznia az IFC modellnek.
A Modellnézet-definíciók meghatározása a buildingSMART International vagy egyéb szervezetek és érdekcsoportok által történik.

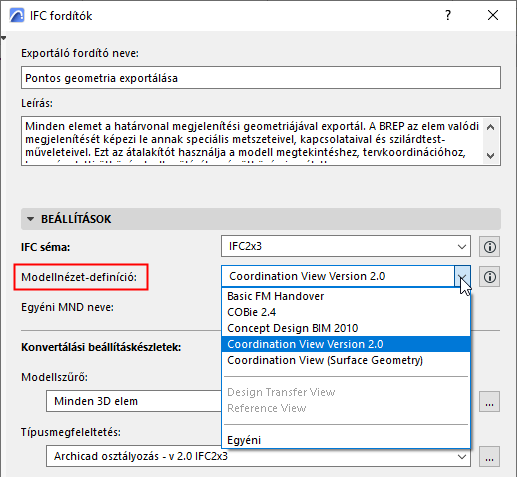

Az IFC exportálás és importálás a következő modellnézet-meghatározásokat támogatja (válasszon definíciót az Exportáló fordító beállításoknál):
IFC2x3 séma
•A Koordinációs nézet jelenleg a legszélesebb körben használt IFC séma nézet. Elsődleges feladata, hogy lehetővé tegye az épületinformációs modellek megosztását az építészeti, szerkezettervező és épületautomatizálási területek között. Térszerkezeti, épületi és épületautomatizálási meghatározásokat tartalmaz. Az Archicad megfelelő tanúsítvánnyal rendelkezik az IFC2x3 Coordination View 2.0-val történő importálási és exportálási műveletekhez.
•Az IFC2x3 Koordinációs nézet (Felület geometria) egy egyszerűsített publikálási formátum (azaz mappa) a Koordinációs nézeten belül. Ez a formátum alkalmas megjelenítésre (mivel minden IFC betekintő támogatja a formátumot), terv koordinációra, ütközés megelőzésre tervezéskor és ütközés ellenőrzésre, az IFC4 Reference View-hoz hasonlóan. A „Nézet koordinálás (Felület geometria)” választási lehetőség az összes elem BREP (határvonal ábrázolás) geometriával együtt való exportálását jelenti. Ez a módszer áll a legközelebb az elem valós formájának reprodukálásához, a speciális metszetekkel, csatlakozásokkal és szilárdtest-műveletekkel. (Ugyanakkor az elemek paraméterei elvesznek, és az importált IFC-fájlból származó BREP elemek nem szerkeszthető elemekké alakulnak.)
•Az IFC2x3 Alapvető FM átadás nézet a Koordinációs nézet kibővített változata (melyet a buildingSMART fejlesztett ki). Feladata a tervező alkalmazások általános követelményeinek meghatározása a létesítménykezeléssel kapcsolatos adatok átadásának lehetővé tétele érdekében. Az alapvető kategória röviden a létesítmény térbeli és műszaki rendszereinek terét és berendezési listáját takarja. A gyakorlatban az Alapvető FM átadás nézet a korábban említett Koordinációs nézet funkcióin túl a következő funkciókat tölti be: bútorzat és berendezés összetevők hozzárendelése a terekhez (Tér tartalma, IFC rendszer), terek hozzárendelése a helyiségekhez (IFC helyiség), osztályozás hozzárendelése terekhez és összetevőkhöz (Osztályozási hivatkozás), alapvető gyártói jellemzők hozzárendelése az összetevőkhöz (szabványos és egyéni IFC tulajdonságok), ajtók és ablakok hozzárendelése a terekhez (Tér határvonalak), típusadatok hozzárendelése az összetevőkhöz (IFC elemtípus), alapmennyiségek exportálása a terv minden összetevője és minden térbeli szerkezet esetén. Az MVD használata számos buildingSMART és egyéb fejlesztésű tervben szükséges. Ilyen például a COBie („Construction-Operations Building information exchange”, azaz épületadatok továbbítása építési műveletek esetén), amely a létesítménykezelési adatok továbbításakor használt specifikáció. Ez a táblázatos formátum az épületmodell bizonyos adatainak, nem pedig geometriai modelladatok továbbítására szolgál. Az így kapott adatok egyszerűen, ingyenes vagy megvásárolható átalakító programok segítségével konvertálhatók COBie dokumentációvá.
•Számos egyéb modellnézet-definíció is létezik (általában Koordinációs nézet kibővített változatai), melyet a buildingSMART Internationalen kívüli szervezetek vagy fejlesztőcsoportok határoznak meg.
IFC4 séma

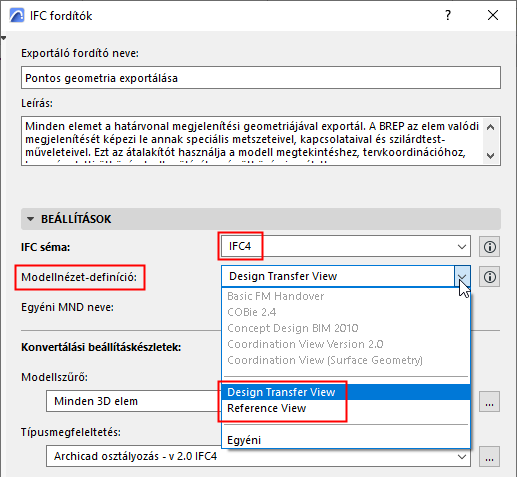

Az IFC4 Sémánál a Koordinációs nézet alatt további két Modellnézet-beállítás elérhető:
Megjegyzés: Az IFC4 sémát nem minden alkalmazás támogatja. Csak akkor használjon IFC4 séma modellnézet-definíciót, ha biztos benne, hogy azt támogatja az IFC adatokat fogadó alkalmazás.
•IFC4 Reference View: Használható minden olyan BIM munkafolyamat esetén, amely referenciamodellt használ, és ahol az adatcsere főként egyirányú. A BIM adatokra vonatkozóan kért módosításokhoz – melyek főként a forma megjelenítésével kapcsolatosak – módosítási igényt kell küldeni az eredeti szerzőnek.
–Amikor IFC4-be exportál:
-a láncolt falak és gerendák kapcsolati csatlakozásai törlődnek
-az építőanyagok felületei törlődnek
•IFC4 Design Transfer View: Adatokat szolgáltat az épületről, és támogatja az összekapcsolt elemek szerkesztését is – a fizikai épületelemek és helyiségek beillesztése, törlése, áthelyezése és módosítása – a parametrikus adatcsere határain belül. Célfolyamat lehet például, amikor az építész az épülettervvel kapcsolatos információkat nyújt egy adott szakterületen dolgozó mérnöknek, akinek esetlegesen geometriai módosításokat kell végeznie. Vegye figyelembe, hogy a Design Transfer View alkalmazás nem a modell oda-vissza küldésére szolgál.
A modellnézet-definíciók további meghatározásokkal bővíthetők az adatcsere során fellépő igények teljesítése érdekében:
•a Mennyiség felvétel kiegészítő nézet lehetőséget biztosít az alapmennyiségek átvitelére minden térbeli- és épületelem esetében
•a Tér határvonal kiegészítő nézet az épületelemeket tér kapcsolatokhoz adja hozzá, a hőtechnikai és energetikai elemzés támogatása érdekében
•a 2D megjegyzés kiegészítő nézet kiegészítő 2D elem ábrázolások és az épületmodellek megjegyzéseinek adatcseréjét támogatja
