1.Kattintson a Fájl > Együttműködés > Összefűzés parancsra
2.Válassza az IFC fájlformátumot.
3.Válassza ki a befűzni kívánt IFC fájlt.
4.Válasszon egy fordítót

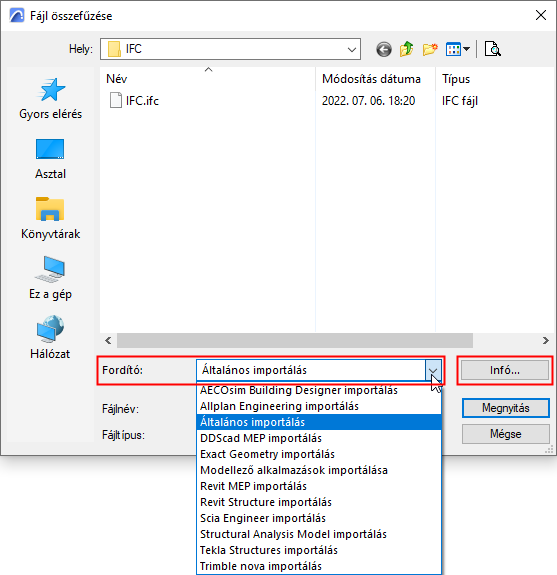

Válasszon egy IFC fordítót a legördülő listából. Ezek az aktuális fogadó tervben található IFC fordítók.

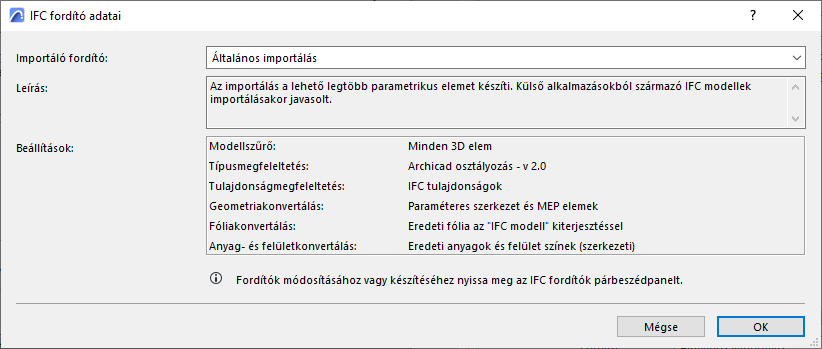

5.Kattintson az Infó lehetőségre az Összefűzés párbeszédablakban, ekkor a program megjeleníti a kijelölt fordító beállításait.
Megjegyzés: Az összefűzési folyamathoz az Archicad IFC importáló fordítót használ, amely az aktuális fogadó tervhez választható ki.
6.Kattintson a Megnyitás parancsra az IFC terv összefűzéséhez.
7.Az importált modell típusától függően további lépésekre lehet szükség.
Lásd a következő részt.
További IFC Importálás beállítások
Épület és helyszín kiválasztása

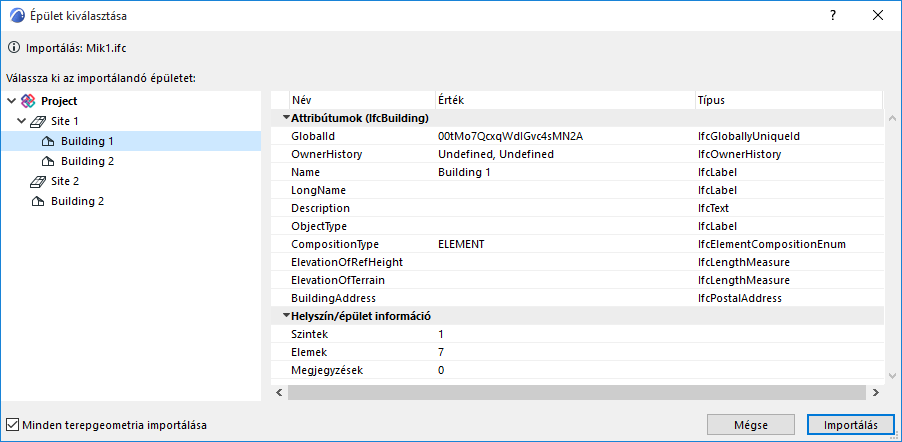

Ha az IFC fájl több épületet és/vagy helyszínt tartalmaz, megjelenik egy épületkijelölő párbeszédpanel, amelyen kiválaszthatja a kívánt épületet. Az importálási eljárással egyszerre csak egy épület importálható.
A kijelölő párbeszédpanel bal oldalán, a fastruktúrában, a helyszín- és épülethierarchia látható. A jobb oldalon a kiválasztott épülettel kapcsolatos információk jelennek meg.
Ha a (párbeszédablak bal alsó sarkában lévő) „Minden terepgeometria importálása” jelölőnégyzet nincs bejelölve, a program csak azt a bizonyos IfcSite geometriát használja importáláskor, amelyhez a kijelölt IfcBuilding hozzá van rendelve.
Ha a kiválasztott épülettől függetlenül a teljes helyszínrajz-modellt importálni kívánja, akkor aktiválja a „Minden terepgeometria importálása” lehetőséget.
Modell szűrése importáláskor
Szükség esetén állítson be további szűrőket az importálandó elemkészletekre a Modell szűrése párbeszédablakban.
Lásd Modell szűrése importáláskor (másodlagos szűrő).

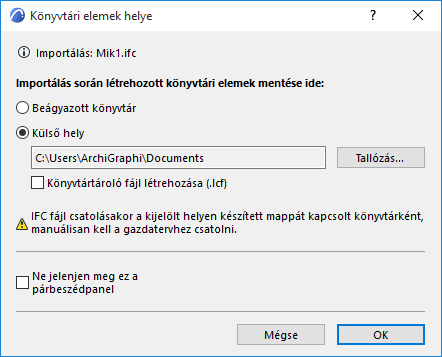

Válassza ki az IFC Importálás során létrehozott könyvtári elemek mentésének helyét.
Javasoljuk, hogy külső helyet válasszon. Ezt a mappát manuálisan kell a tervhez rendelni kapcsolt könyvtárként.
Megjegyzések:
–Kapcsolt modul frissítésekor a program nem frissíti a csatolt könyvtárat. Ha módosítások történtek a csatolt könyvtár tartalmában, a könyvtárat kézzel kell frissíteni.
–Ügyeljen arra, hogy importáláskor a célmappa írható legyen. Ellenkező esetben az import sikertelen lesz.
–Csapatmunka esetén a kapcsolt könyvtár opció nem elérhető, és a létrehozott könyvtári elemek minden esetben a beágyazott könyvtárba lesznek mentve.

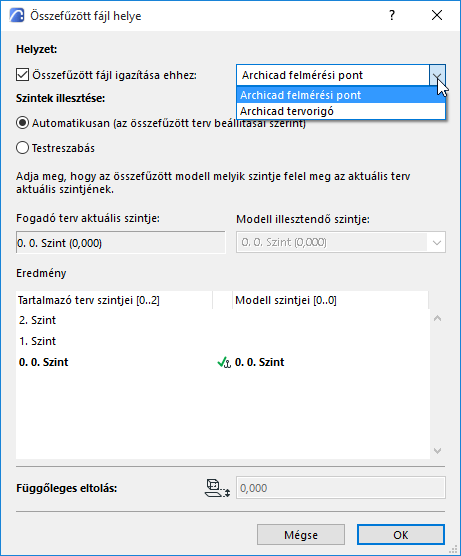

•Összefűzött fájl igazítása a terv origójához vagy felmérési pontjához.
•Szintek illesztése:
–Automatikusan: a szintek elhelyezése a fogadott összefűzött fájl beállításai szerint történik.
–Testreszabás: válassza ki a beérkező IFC tervnek azt a szintjét, amelyet az aktuális szintre kíván helyezni a tervben. A listán megjelenik az IFC modell összes szintje, zárójelben a saját magasságával.
Megjegyzés: Szükség szerint mindkét esetben (Automatikus és Egyedi szintek) létrejönnek új szintek a fogadó tervben, ezekre kerülnek az újabb szintek az összefűzött tervben.
•Függőleges eltolás: Az importált modell függőleges helyzetének módosításához adjon meg egy pozitív vagy negatív értéket a Függőleges eltolás opciónál a párbeszédablak alján. Alapértelmezés szerint (és ez javasolt) a Függőleges eltolás értéke a kiválasztott IFC modell szint és az aktuális terv elhelyezési szint értékei közötti abszolút különbség.
Eredmény

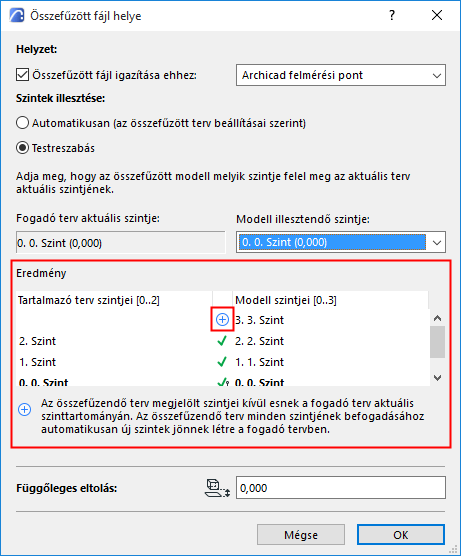

•Az Eredmény szemlélteti, hogy a befűzött szintek a fogadó terv melyik szintjére kerülnek.
•Az új szintek mellett (ha vannak) plusz jel látható. Kattintson az OK gombra a párbeszédablakban, és a program létrehozza majd a szinteket a fogadó tervben.
