Ezzel a paranccsal (Fájl > Együttműködés > IFC > Frissítés IFC modellel) az aktuális terv tartalma frissíthető egy IFC modellel.
Használja ezt az opciót, ha az Archicad terv és az IFC fájl rendelkezik közös elemekkel, és ha az IFC tulajdonságokkal kívánja bővíteni vagy módosítani a terv elemeinek adatait.
•Az IFC tulajdonsághoz rendelt, exportált tulajdonságok frissített verziója használható, amennyiben a megfelelő fordítóbeállításokat alkalmazzuk exportáláskor és importáláskor is. (Archicad 22-es és újabb.)
•„Közös elemek” azok, amelyek globális azonosítója megegyezik a fogadó tervben és az importált IFC modellben.
•“IFC adatok” alatt az IFC attribútumok, IFC tulajdonságok és IFC osztályozási referenciák értendők
Ezért ezt a parancsot a tulajdonságadatok változtatásainak követéséhez és frissítéséhez optimalizáltuk. Ez a parancs nem használható a modellelemek változásainak frissítésére.
Megjegyzések:
◦Az ezzel a paranccsal végzett jellemzőfrissítés eredménye csak akkor megfelelő, ha a Jellemző és Típusmegfeleltetés definíciókat megfelelően és következetesen használjuk exportáláskor és importáláskor egyaránt
◦A törölt és a módosított elemek nincsenek figyelembe véve!
◦A geometriai adatok (méret, szín, fólia) nem lesznek frissítve vagy módosítva.
◦A zárolt tervelemek tulajdonságai nem frissíthetők vagy módosíthatók.
Frissítési munkafolyamat
1.Ugorjon a Fájl > Együttműködés > IFC > Frissítés IFC modellel menüpontra.

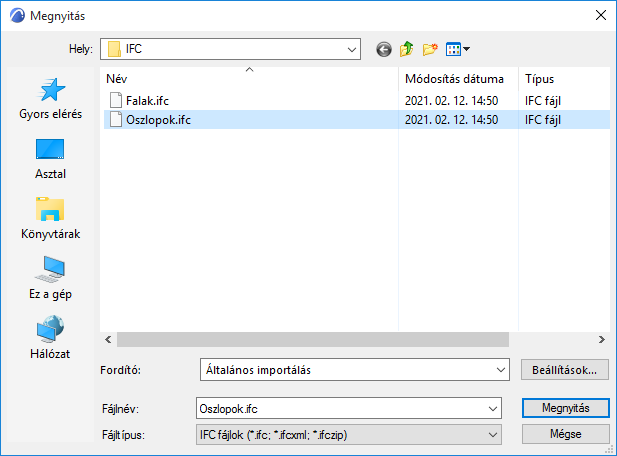

A Megnyitás párbeszédablakban:
◦Keressen egy IFC modellt.
◦Válasszon egy megfelelő importáló fordítót. A fordítónak ugyanazokat a Jellemző és Típusmegfeleltetés beállításokat kell használnia, mint az eredeti modell IFC-be exportálásakor.
2.Kattintson a Megnyitás gombra.
3.A megjelenő párbeszédablakban állítsa be igény szerint a frissítési lehetőségeket (lásd Frissítési beállítások, lentebb).
4.Kattintson az OK gombra.

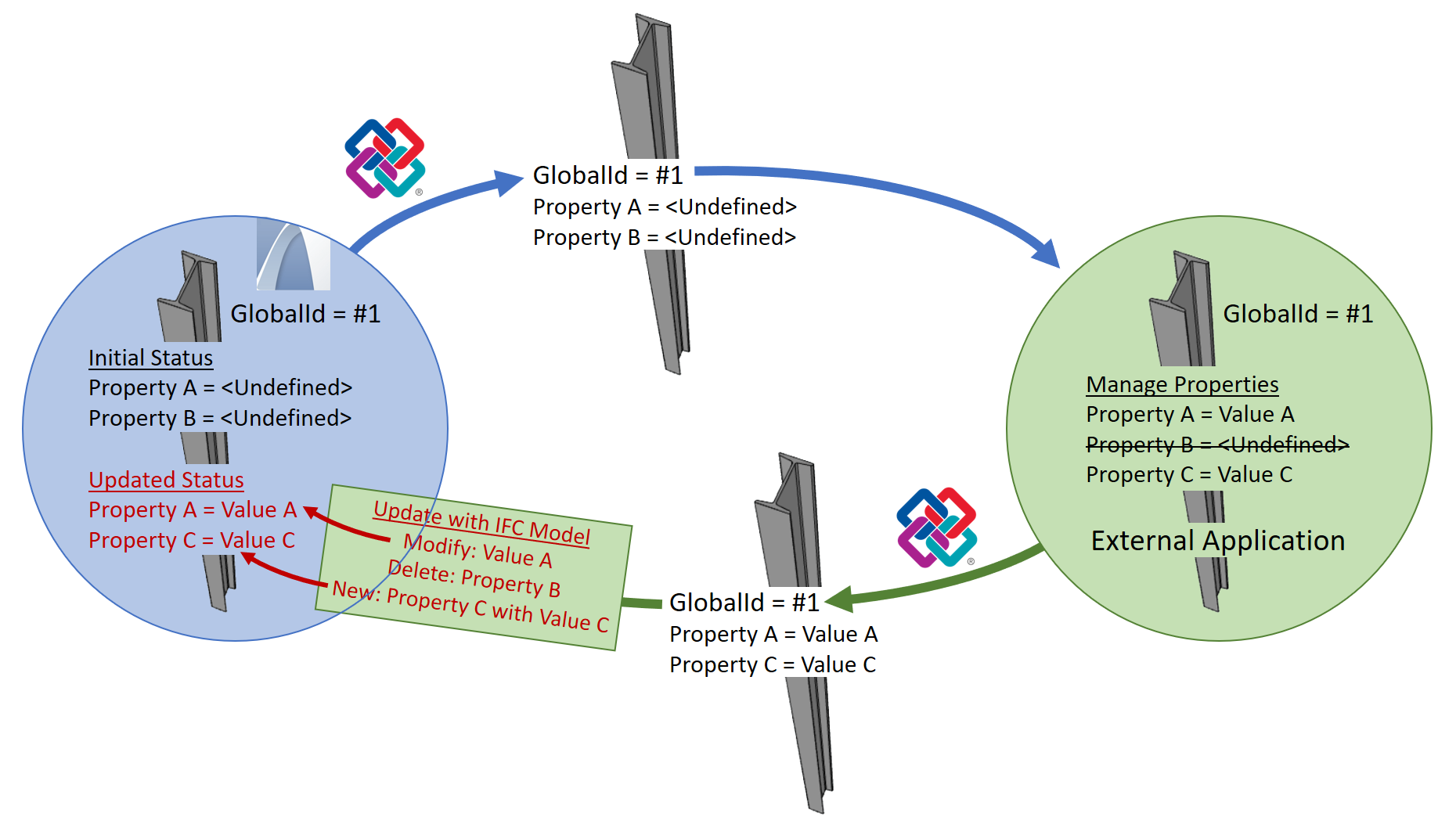

Példa a munkamenetre: Tulajdonságmegfeleltetés exportáláskor és importáláskor
1.A modell exportálása IFC-be a Fájl > Mentés IFC formátumban paranccsal.
A program az Archicad elemeket azok IFC adataikkal exportálja. Az Exportáló fordító – Tulajdonságmegfeleltetés exportáláshoz beállításkészlet alapján (amely a Típusmegfeleltetés exportáláshoz beállításkészlettől is függ) a program az Archicad jellemzőket IFC jellemzőknek felelteti meg.
2.Külső társtervező dolgozik az IFC modellen, és töröl néhány jellemzőt, míg másokat módosít, és újakat is hozzáad.
3.A módosított modellt visszaimportálják Archicadbe a Fájl > Együttműködés > IFC > Frissítés IFC modellel paranccsal.
4.Az Archicad modell új és módosított IFC tulajdonságokkal bővül, illetve frissül az Importáló fordító – Tulajdonságmegfeleltetés importáláshoz beállításkészletben található leképezési beállítások alapján.
•Fontos: A tulajdonságok meglévő Archicad tulajdonságoknak történő ismételt megfeleltetéséhez mindenképpen kapcsolja be az Importálás Archicad tulajdonságként lehetőséget.

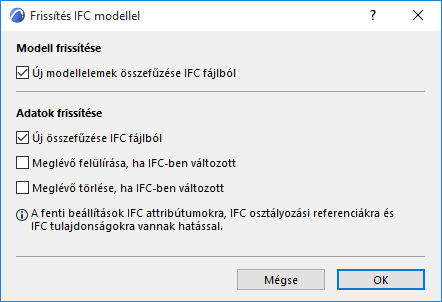

Jelölje be azokat az adatokat, amelyeket frissíteni kíván az Archicad modellben.
Megjegyzés: Ezeknek az adatfrissítési beállításoknak csak a bejövő IFC attribútumok és IFC osztályozási referenciák esetén van jelentősége. A tulajdonságok frissítése a fordító alapú, exportálásra és importálásra vonatkozó tulajdonságmegfeleltetési beállítások szerint történik.
•Új modellelemek összefűzése IFC fájlból
•Új összefűzése IFC fájlból: Azon IFC tulajdonságok és IFC osztályozási referenciák, amelyek még nem léteznek a fogadó tervben, a közös elemek közé kerülnek.
•Meglévő felülírása, ha IFC-ben változott: A közös elemek esetén a tervadatokat felülírják a befűzött IFC fájl vonatkozó adatai. Vonatkozó adatok: az attribútum és az osztályozási hivatkozás nevének meg kell egyeznie.
Megjegyzés: Teljes felülírásról van szó, azaz az azonos nevű adatok minden értéke módosul.
•Meglévő törlése, ha IFC-ben nem található: A közös elemek esetén a befűzött IFC fájlban nem létező tervadatok törlődnek.
