Méretezési egység alapbeállításai

A méretezési beállítások hatással vannak a tervben megjelenő méretezési egységekre:

•Méretezési egység

•Helyiségpecsétek

•Kitöltésszöveg

•Jelszöveg

•Szimbólum címkék (nem automatikus szöveg, amely a számítási egységek beállítási szerint jelenik meg)

•Az elemkonszignációknál: a felhasználó által megadott fő elemparaméterek (pl. falmagasság, dőlésszög)

A méretezési beállítások nem vonatkoznak a számított értékekre (az Interaktív konszignációnál, a Listázásnál és a Területek listázása kiegészítőnél például a Fal hosszára). Ezekre a számításokra a Terv beállításai párbeszédpanel Számítási egységek oldala vonatkozik. (Lásd Számítási egységek beállításai.)

A méretezési beállítások megnyitásához válasszon az alábbi műveletek közül:

•Kattintson a Méretezések ikonra a Gyors lehetőségek eszköztáron

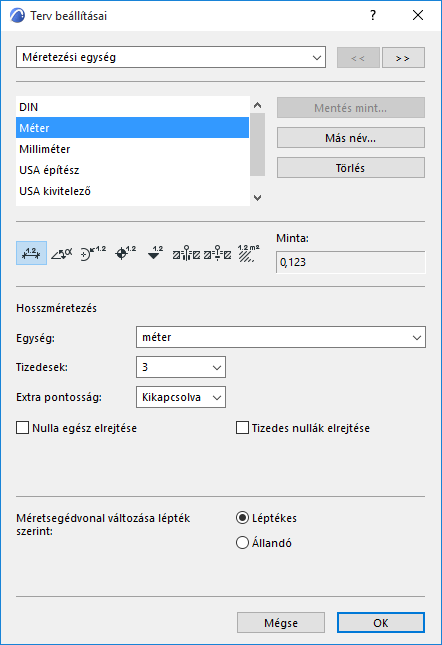

•Nyissa meg a Beállítások > Terv beállításai > Méretezési egység menüpontot

Méretezési szabvány kiválasztása

Alkalmazza az alábbiak egyikét:

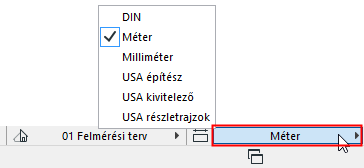

•Nyissa meg a Méretezések legördülő menüt az ablak alján található Gyors lehetőségek eszköztárban

•Nyissa meg a Terv beállításai párbeszédpanel Méretezések oldalán található listát

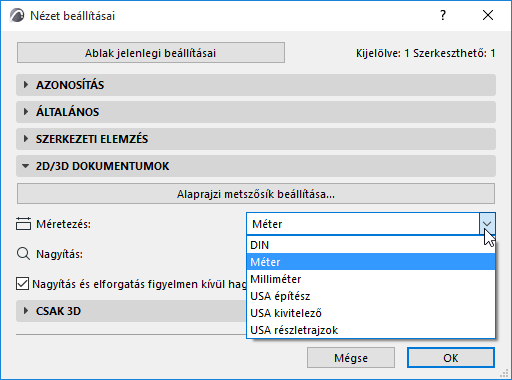

•Nyissa meg a Méretezés legördülő menüt a Nézet beállításoknál (2D/3D dokumentumok panel)

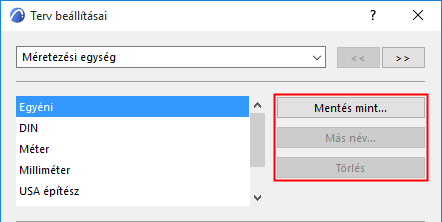

Egyéni méretezési szabvány tárolása

Mentés mint: Ha a párbeszédablakban testre szabta a méretezési beállításokat, a Szabványos elnevezés „Egyéni” elnevezésre változik. A „Mentés mint” elemre kattintva elnevezheti, és nevesített Szabványként hozzáférhetővé teheti a terv számára a Szabványt.

Méretezés típusának kiválasztása

Kattintson a nyolc ikon közül valamelyikre és válassza ki azt a méretezési típust, amelynek opcióját szeretné beállítani:

•Lineáris

•Szög

•Radiális

•Szint

•Magasság

•Ajtó/ablak/tetőablak

•Parapet magasság

•Területszámítás (ez vonatkozik a Helyiségpecséteken megjelenített területre is)

Egység megjelenítése

A vezérlők beállítása közben a Példa mezőnél megtekinthető az előnézet, azaz látható, hogyan jelenik majd meg a Méretezés típusa a tervben.

Az elérhető méretezési beállítások a kiválasztott egység (metrikus vagy angolszász) és a beállítani kívánt méretezés típusának függvényében változnak.

Mértékegység: Adja meg a mértékegységet az egyes mérettípusokhoz.

Tizedesek: A valamennyi méretezési értékben megjeleníteni kívánt tizedesjegyek számának megadása.

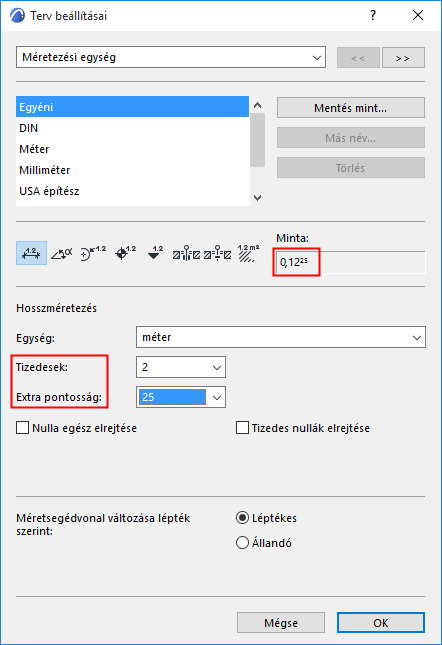

Extra pontosság: Válassza ezt, ha felső indexben további tizedesértékeket kíván megjeleníteni.

Példánkban a tizedesjegyek száma kettő, de mivel az Extra pontosság beállított értéke 25, a következő tizedesjegy is megjelenik felső indexben, 25 pontosságú kerekítéssel. Az eredményt láthatja a párbeszédablak Példa mezőjében.

Kerekítés: A terület típusú méretek esetén elérhető. Válasszon egy kerekítési beállítást a legördülő listából.

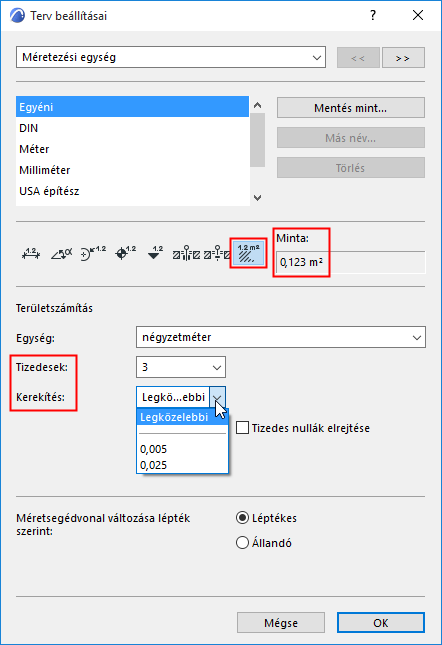

•Legközelebbi: A program az értéket a beállított tizedesig kerekíti.

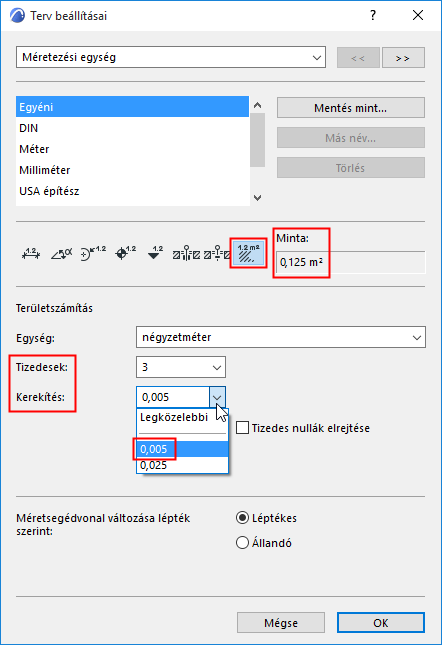

•Más: A program az értéket a beállított tizedesig kerekíti, de az utolsó számjegy(ek)et 5-ös vagy 25-ös léptékben határozza meg.

Nulla egész elrejtése: Jelölje be ezt a négyzetet a nulla egész értékek elrejtéséhez.

•Például: A 0,25 méter 25-ként jelenik meg

Tizedes nullák elrejtése: Jelölje be ezt a négyzetet a tizedes értékek végén szereplő nullák elrejtéséhez, tekintet nélkül a fenti Tizedes értékek előugró menüben megadott tizedes helyek számára.

•Például: A 25 méter 25,00-ként jelenik meg

A Tizedes nullák elrejtése és a Nulla egész elrejtése lehetőségek együtt nem használhatók.

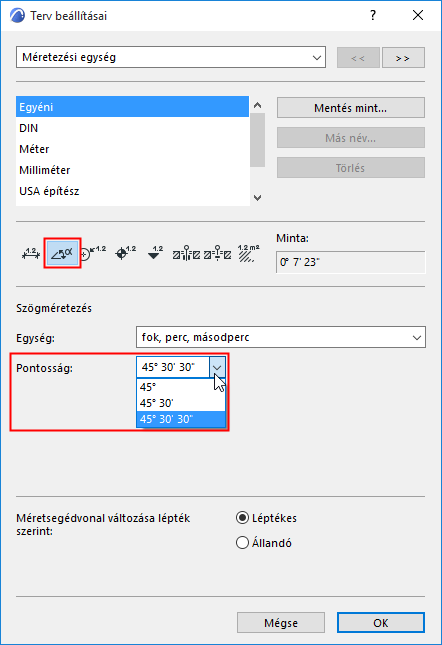

Pontosság: Elérhető a fok, perc, másodperc és geodéziai egység szögmértékegység esetén. A pontosság szintjének megadásához kattintson erre a legördülő mezőre.

Méretsegédvonal változása lépték szerint: Válasszon az állandó vagy a léptékes lehetőség közül, hogy méretsegédvonalait állandó léptékben tartsa vagy hogy az ablaklépték függvényében változtassa őket. (A méretsegédvonalak a merőleges vonalak a méretvonal és a méretezett elem között.)

Brit mértékegységek megjelenítése

Ha angolszász mértékegységet választ, a következő további lehetőségek válhatnak elérhetővé.

Megjegyzés: Egy terven belül ugyanahhoz a méretezés típushoz nem használhat különböző mértékegységeket. Mindemellett, a Másodlagos méretezés paranccsal egyszerre kétféle típust jeleníthet meg.

Törtek: Ha olyan egységet használ, amely inch tört értéket tartalmaz, kattintson ebbe az előugró mezőbe a választott mértékegységnél kijelzett törtek meghatározásához.

Törteket kis számmal: A hosszméretezésben lehet az inch és láb tört értékek kisbetűs írását ki- és bekapcsolni.

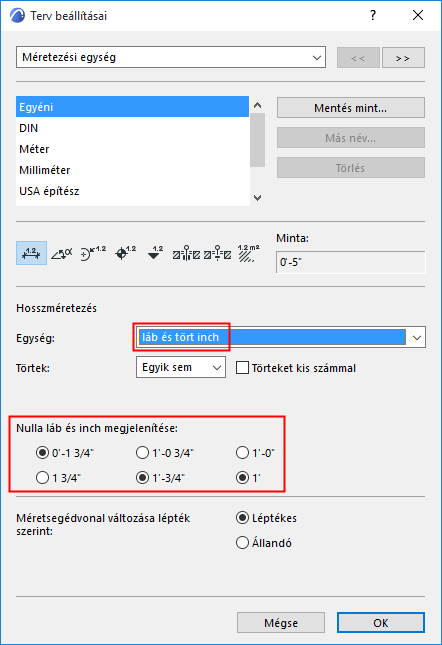

Nulla láb és inch megjelenítése: Amennyiben a Láb és tört inch lehetőséget választja, ezen a részen három pár választó gombot talál; ha a Tört inch lehetőség mellett dönt, egy pár választó gombot láthat. Mindegyik párnál válassza ki a nulla láb vagy nulla inch értékű méretek megjelenítésének kívánt beállítását.
