Aajtó- és ablakszimbólumok részletessége

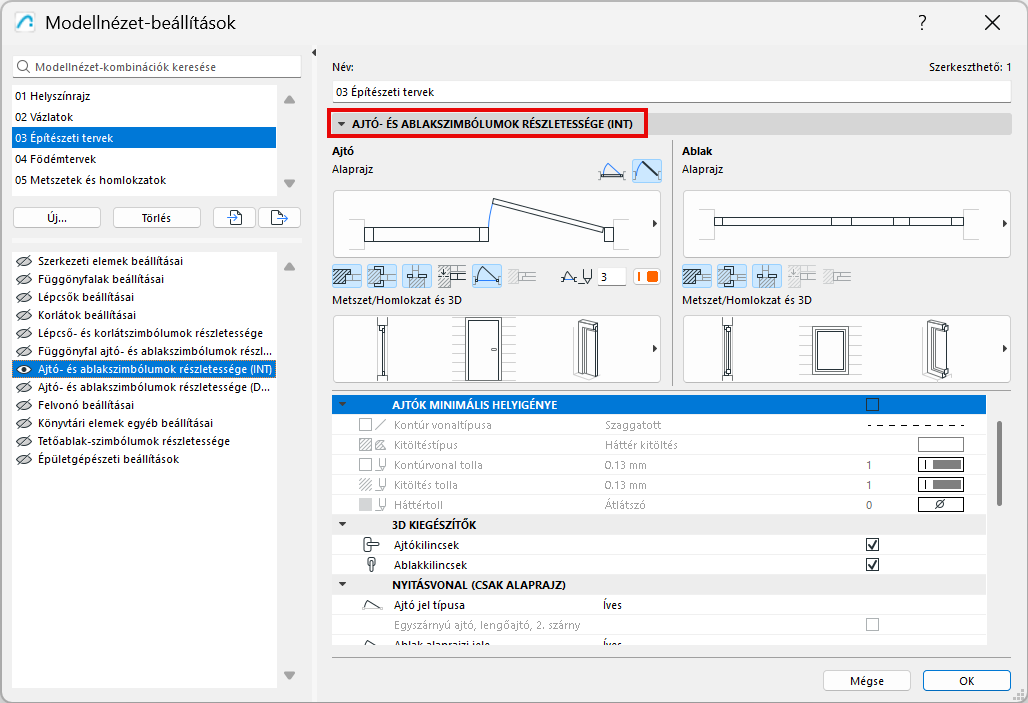

A panel a Dokumentáció > Modellnézetek > Modellnézet-beállítások paranccsal nyitható meg.

A panel és annak tartalma a betöltött könyvtáraktól függ. (

Adja meg az ajtók és ablakok alaprajzi, metszet/homlokzat és 3D vetítés nézetben való megjelenítésének részletességét:

Ajtók minimális helyigénye

Jelölje be a négyzetet az ajtók minimális helyigényének megjelenítéséhez az alaprajzon körvonal és kitöltés segítségével. Válasszon a beállítások közül a körvonal toll és vonaltípus, valamint a kitöltéstípus/toll/háttér megadásához.

A beállított Minimális helyigény paraméterrel rendelkező összes ajtó setén megjelenik a Tér kontúr/kitöltés megjelenítés. A beállítások az (Egyéni beállítások panelen lévő) Ajtó beállításai rész Minimális helyigény lapján adhatók meg.

Lásd Minimális helyigény.

Kiegészítők 3D-ben

Adja meg, hogyan jelenjenek meg az ajtó- és/vagy ablakkilincsek.

Nyitásvonal (alaprajz) és nyitásvonal (metszet/homlokzat és 3D)

Adja meg, hogyan jelenjenek meg az ajtók és ablakok nyitásvonalai.

Adja meg a vonaltípusokat és szimbólumokat, a tolóajtókat is beleértve.

Nyitásvonal (globális)

Állítsa be a tervben található ajtók és ablakok nyitásvonalainak tollait.
