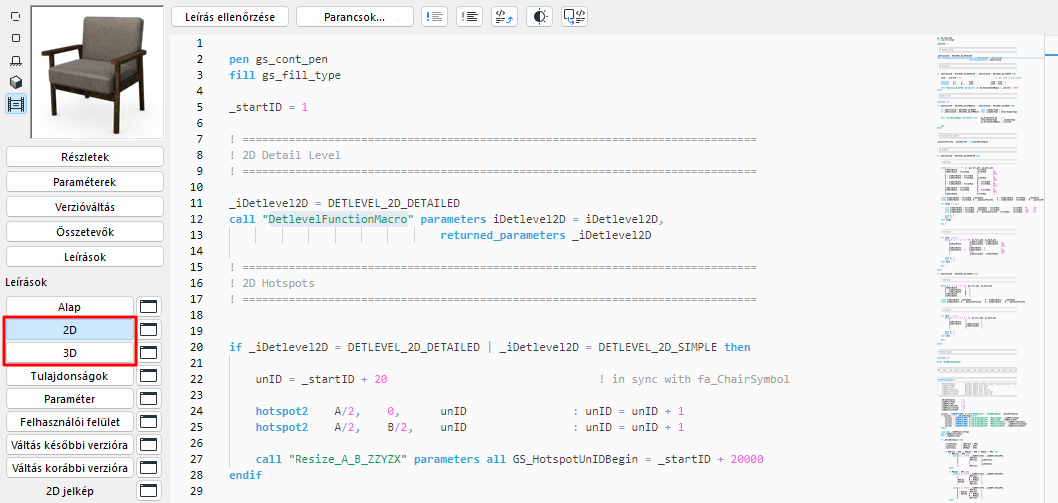

A GDL tárgy szerkesztőben található.
Alaprajzi jel (2D)
A tárgy 2D-s jelképét jeleníti meg.
Ha van egy megadott 2D-s leírás, a 2D-s nézet a 2D-s leírás szerint lesz tervezve, akkor is, ha a 2D-s jelkép ablak tartalmaz rajzokat is. A 2D-s leírás hivatkozhat ugyanakkor 2D-s jelkép rétegekre is.
3D nézet
Megjeleníti a tárgy 3D-s jelképét.
Ebben az ablakban látható a GDL Tárgy 3D leírásából készített és az aktuális Paraméter értékeknek megfelelő 3D-s nézete. A nézetbeállítások módosításához használja a Nézet > 3D nézet beállításai > 3D stílusok párbeszédablakot vagy a 3D navigációs palettát.
2D-s és 3D-s leírások összevetése
A 2D jelkép és a 3D leírás a GDL Tárgyban automatikusan kapcsolódik egymáshoz. A két komponens geometriai összeférhetetlenségének ellenőrzésére nincs beépített eszköz. A leggyakoribb összeférhetetlenségi ok a két összetevő eltérő elhelyezkedése vagy eltérő állása a referenciaponthoz képest.
Az ilyen problémák elkerülésére tegye a következőket:
1.Váltson a GDL Tárgy 3D nézetére.
2.Válassza a Nézet > 3D nézet beállításai > Nézőpont beállítása > Párhuzamos vetítések lehetőséget, és állítsa a szöget 270 fokra.
3.Válassza a Szerkesztés > Mindent kiválaszt, majd a Szerkesztés > Másolás parancsokat. Aktiválja a 2D-s jelkép ablakot és válassza a Szerkesztés > Beillesztés parancsot. Ez behelyezi a tárgy felülnézetét (drótvázas vagy rejtett vonalasként) a jelkép ablakba. A 2D-s jelkép méreteinek és helyzetének illeszkednie kell.
4.Válassza a Visszavonás gombot, ha már ellenőrizte, hogy a jelkép illik a 3D-s ablakba. Ezzel eltávolítja a 3D-s vonalakat.
Ezzel a funkcióval automatikusan létrehozhatja a 2D jelképet. Ehhez csak a további pontokat, vonalakat stb. kell megadnia. Az eljárás ajtók és ablakok esetén azonos, a következő módosításokkal:
•Válasszon Oldalnézetet a Felülnézet helyett (a szög legyen változatlanul 270).
•Tükrözött nézet jelenik meg. Jelölje ki a rajzot és tükrözze a fal referenciavonalára.
Megjegyzés: amikor drótvázas nézetet készít, az ismétlődő (fedésben lévő) vonalak elmaradnak. A takartvonalas ábrázolás pontos nézetet fog szolgáltatni, de az alul lévő vonalak nem fognak látszani.
Úgy is biztosíthatja a GDL tárgy 2D-s jelképének és 3D-s képének azonosságát, hogy GDL-ben megírja a jelkép leírását.
