Ajtó- vagy ablaknyílás modelltulajdonságai

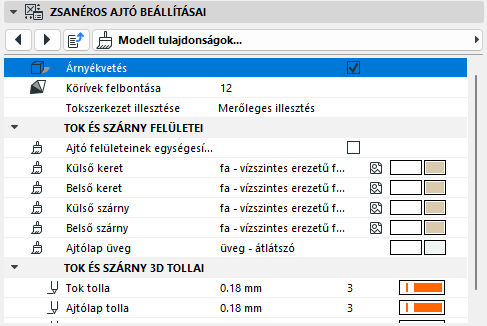

A következőkben a HUN Archicad könyvtár Ajtó/Ablak beállításainak Modell tulajdonságok paneléről olvashat leírást az „Ajtó nyílás” vagy „Ablak nyílás” részben.

A nyílás 3D-s megjelenésének beállításait ezen a lapon adhatja meg. Az elérhető vezérlőket az adott nyílászáró összetevői határozzák meg.

Az általános jellemzőkön felül megadható speciális felületi anyag vagy 3D toll az ajtólap, -keret, -háló és -üveg összetevőkhöz, valamint a kilincshez és a kilincstartozékokhoz (ha vannak ilyenek).

Árnyék

Kapcsolja be ezt az opciót, ha azt szeretné, hogy a nyílászáró 3D-ben árnyékot vessen.

Ívfelbontás

A nyílászáró ívelt összetevőihez szükséges, azok 3D-s nézetének létrehozásakor. (Az ívelt összetevőből kialakított kör a megadott számú szakaszra lesz osztva.) Nagyobb ívfelbontás esetén jobb a 3D megjelenés, azonban a fájl mérete is nagyobb.

Tollszerkezet illesztése

Válassza a Ferde illesztésű vagy a Sarokvas lehetőséget.

Tok és szárny 3D tollak

Ezek a vezérlők a keret és a szárny/lap azon elemeit érintik, amelyek

•a 3D ablakban,

•valamint az alaprajzon 3D-s formában vannak megjelenítve (azaz a vetített részeket, ha a nyílás Alaprajzi megjelenítése Vetület vagy Vetület + metszősík fölötti részek).
