Quando la modellazione è in corso, talvolta si preferisce visualizzare i percorsi come un unico elemento lungo per ottenere una vista del modello più pulita. Tuttavia, ai fini della documentazione, può essere più utile vedere ed estrarre le lunghezze effettive dei singoli segmenti di percorso.
MEP Designer consente ora di visualizzare e documentare i percorsi in base alla lunghezza dei segmenti:

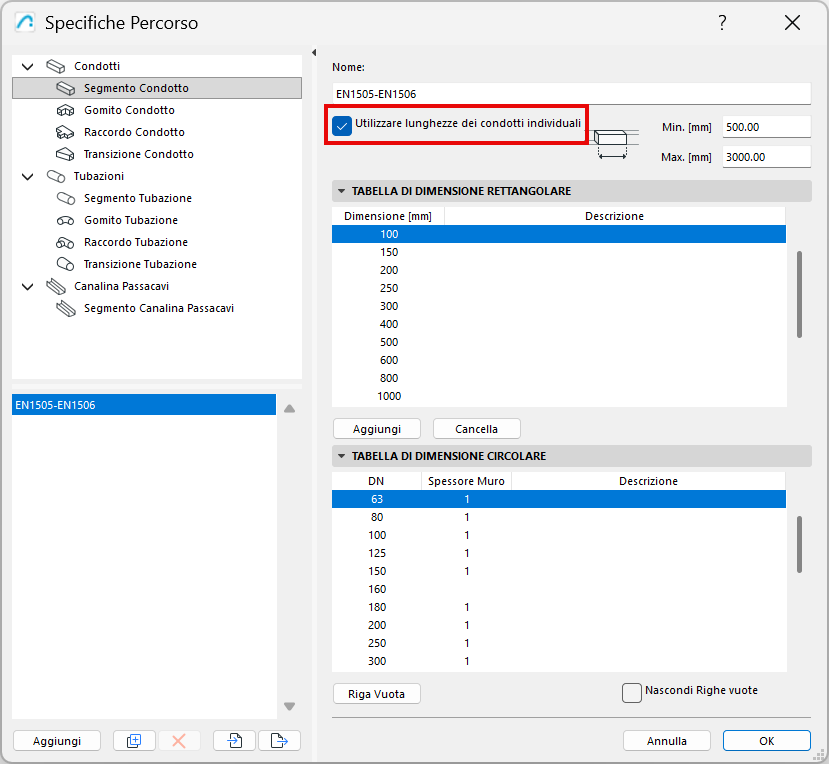

Specifiche dei percorsi - per segmenti di Tubi o Condotti o per Catene portacavi:
•Selezionare "Usa lunghezze individuali"
•Immettere le lunghezze minime e massime per riflettere le specifiche di lunghezza del produttore (ad esempio, per il tipo di condotto)

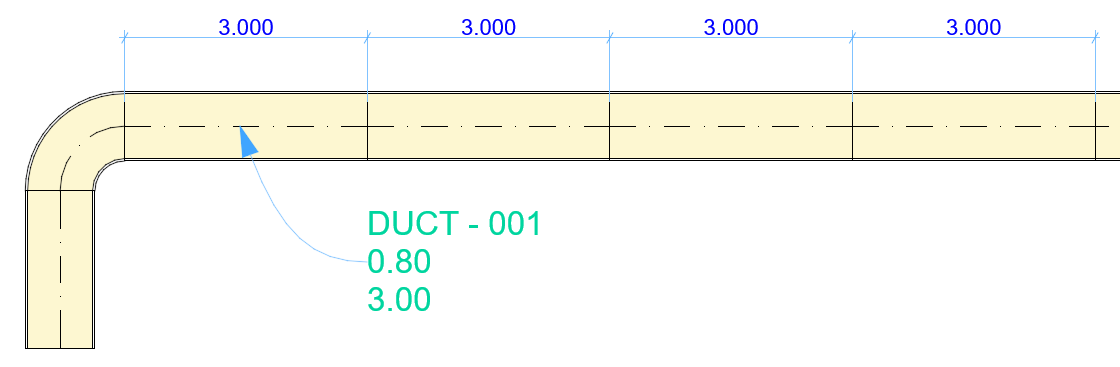

Ora il modello visualizza la lunghezza di ciascun segmento in base alle specifiche del percorso. MEP Designer ottimizza automaticamente la segmentazione in caso di segmenti "avanzati".

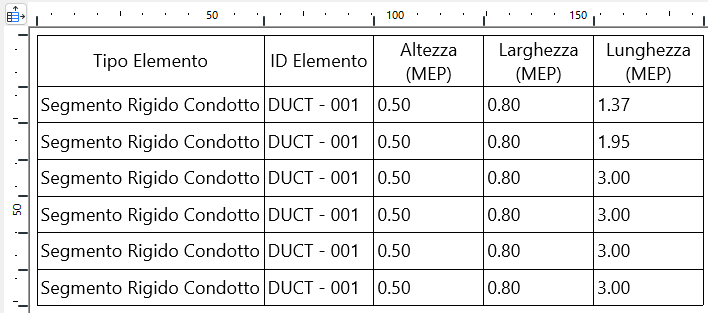

È possibile elencare i segmenti singolarmente nell'Abaco interattivo ed etichettare ogni segmento separatamente.
