Elenco e verifica dei requisiti di ventilazione per Zona
Elencare tutte le Zone del modello insieme ai rispettivi fabbisogni di flusso d'aria e ai flussi d'aria correntemente forniti, e rilevare Terminali, Accessori e Apparecchiature nelle Zone.

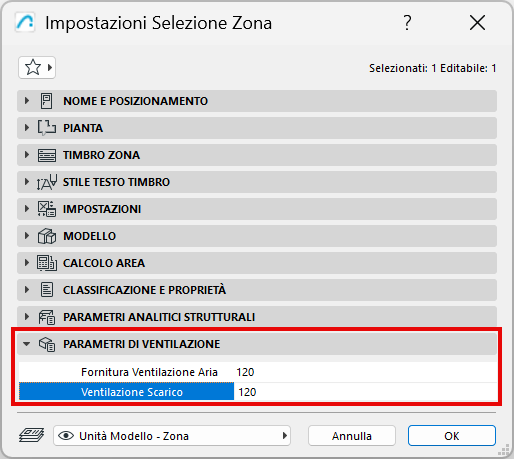

•Definire i requisiti di ventilazione per zona

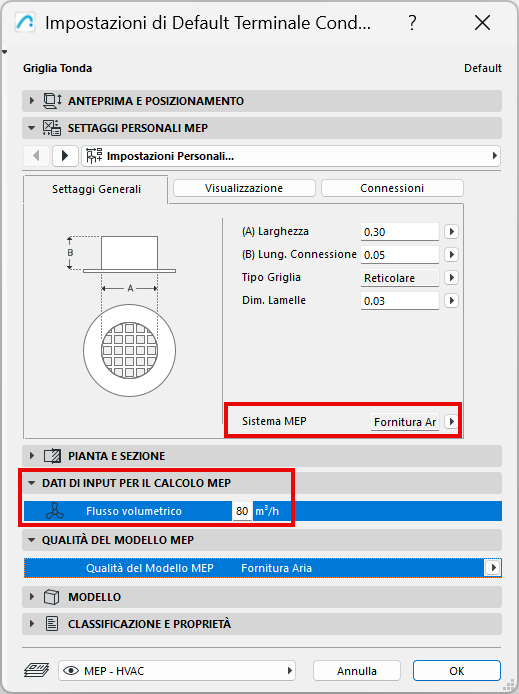

•Per ogni Terminale, inserire i dati della portata volumetrica nel pannello Dati di input per il calcolo MEP della finestra di dialogo Impostazioni Terminale
•Utilizzare il controllo integrato del MEP Designer (Design > Controllo del Modello > Qualità MEP Model) per accertarsi che gli elementi MEP (terminali) inseriti nella zona forniscano le portate richieste per i flussi d'aria immessa ed estratta.

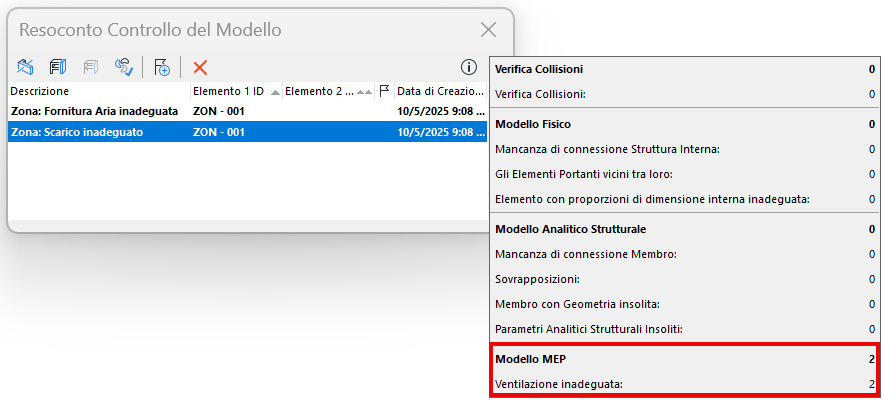

•Vedere le discrepanze identificate nella palette dei Risultati di Controllo del modello, ingrandire gli elementi problematici, quindi crearli e gestirli come problematiche

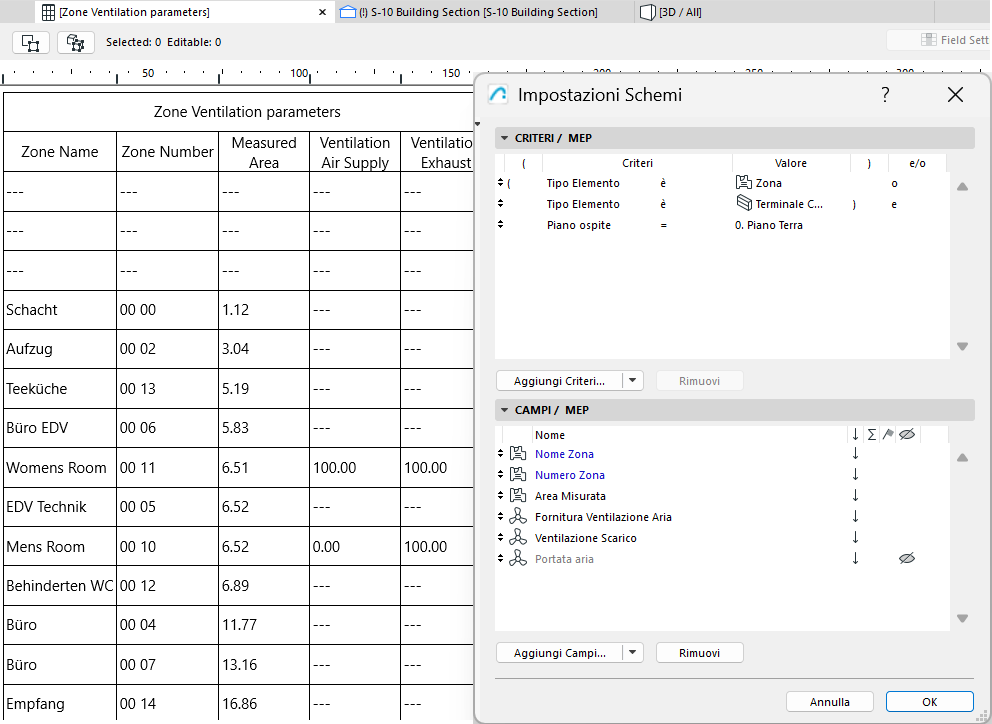

•Nell'Abaco interattivo: elencare le zone e i relativi terminali con i rispettivi requisiti e flussi d'aria, quindi aggiornare manualmente questi dati direttamente dall'abaco
