Sistemi idronici e calcoli nel Browser del sistema

Il Browser del sistemi ampliato ora comprende i sistemi acqua/acque reflue e gli impianti di riscaldamento/raffreddamento, oltre ai sistemi di ventilazione.

Per gli impianti idronici, il Browser di sistema consente di calcolare e visualizzare in tempo reale una tabella con i dati del sistema idronico (capacità, portata massica e velocità).

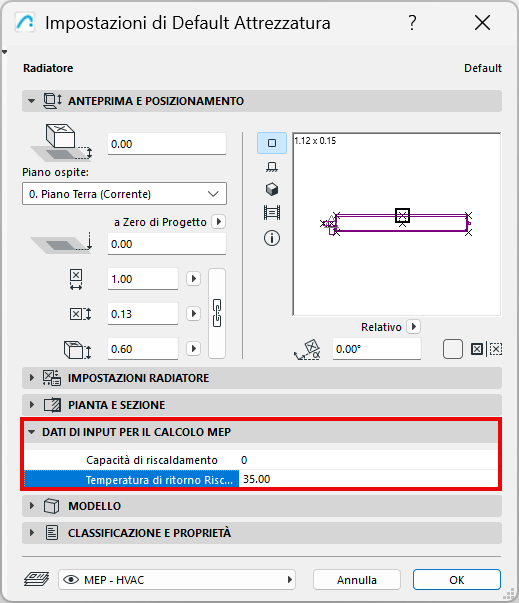

•Imposta i valori di capacità e di temperatura di ritorno per l'apparecchiatura di riscaldamento (nelle impostazioni dell'elemento o nella Palette Informazioni):

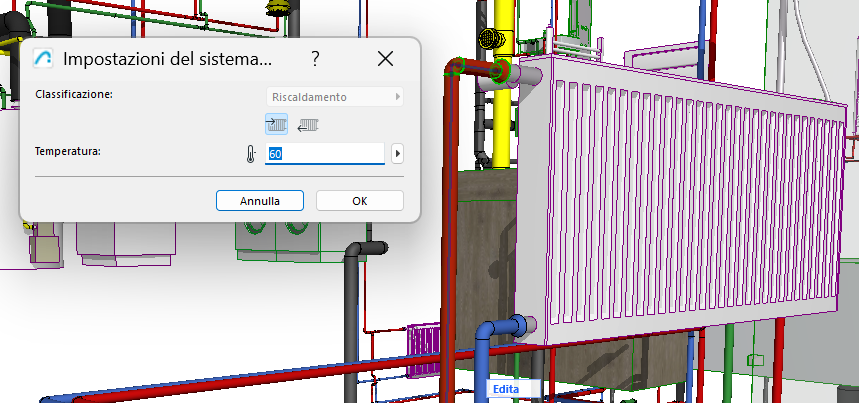

•Livello di sistema: definisce la temperatura per il sistema idronico (riscaldamento)

Nota: il calcolo dei sistemi di raffreddamento è previsto per un aggiornamento successivo.

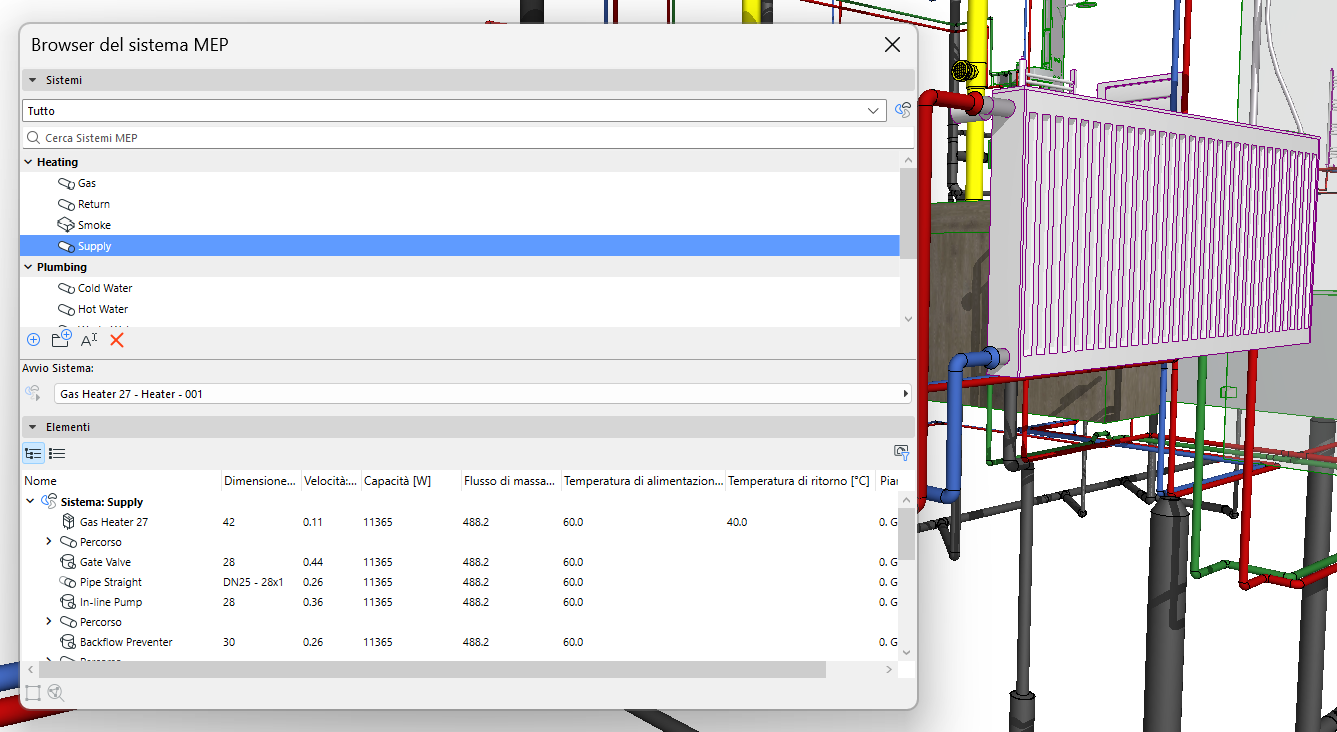

Il Browser di sistema visualizza i calcoli e i dati in fase di esecuzione per i sistemi idronici (capacità, portata e velocità), in base alle dimensioni degli elementi e ai dati di capacità delle apparecchiature idroniche.

Ridimensionare i sistemi idronici con l'ottimizzatore delle dimensioni di riscaldamento/raffreddamento

L'ottimizzatore Idronico aggiusta le dimensioni di tutti i tubi di riscaldamento in base al diametro minimo e massimo, nonché alla velocità minima e massima. (Il prossimo aggiornamento aggiungerà il ridimensionamento per i sistemi di raffreddamento)

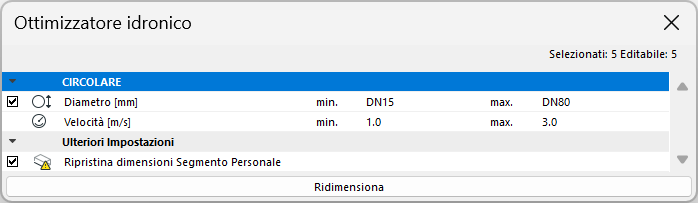

•Selezionare i percorsi da ridimensionare, quindi aprire Ottimizzatore idronico (barra strumenti MEP o Finestra > Palette)

•Definire gli intervalli dei valori relativi alle dimensioni e alla velocità del tubo, quindi fare clic su Ridimensiona
