Modifica tipo di linea (Simbolo)
Un Tipo Linea Simbolo è basato su uno stencil personalizzato copiando elementi disegno 2D.
Per creare un nuovo tipo linea simbolo:
1.Disegnare l’elemento ripetitivo della linea sulla Pianta o in un'altra finestra, usando Linee, Archi e Hotspot.
2.Selezionare gli elementi 2D.
3.Scegliere Edita > Copia.
Nota: per definire le linee dei simboli si possono usare solo Archi, Linee e Hotspot. Spline, retini, testi e altri elementi vengono ignorati.
4.Aprire la finestra di dialogo Linee (Opzioni > Attributi elemento > Linee).
5.Fare clic su Nuovo.
6.Dalla finestra di dialogo Nuova linea, selezionare l'opzione Simbolo e fare clic su OK.

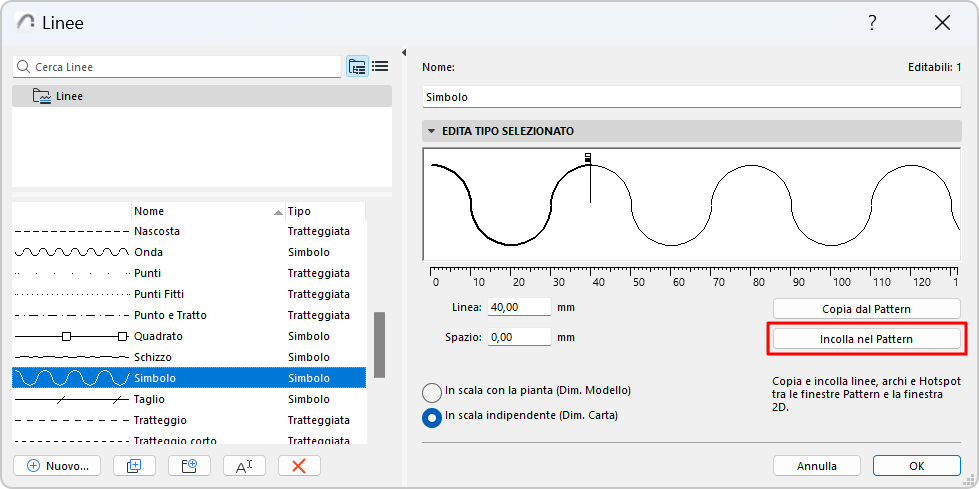

7.Nella finestra di dialogo Linee, fare clic su Incolla nel Pattern sotto la sezione per la modifica grafica.
Nota: in questa finestra di dialogo le normali operazioni di copia-incolla non funzionano.
Il simbolo viene visualizzato nella finestra di editing.
•Indicatore nero: fine del segmento della linea.
•Bandiera bianca: distanza tra i segmenti
Modificare il segmento di linea e la distanza trascinando orizzontalmente gli indicatori o modificando il loro valore nel campo Trattino o Distanza in basso.
I componenti verranno scalati come un’unica entità.
Nella Linea simbolo risultante, il rettangolo di ingombro degli elementi incollati sarà centrato sulla linea centrale.
