Modificare e gestire i Materiali da Costruzione
Aprire la finestra di dialogo Materiali da costruzione.
•Opzioni > Attributi elemento > Materiali da Costruzione
•Barra degli strumenti Attributi (Finestre > Barre strumenti > Attributi)

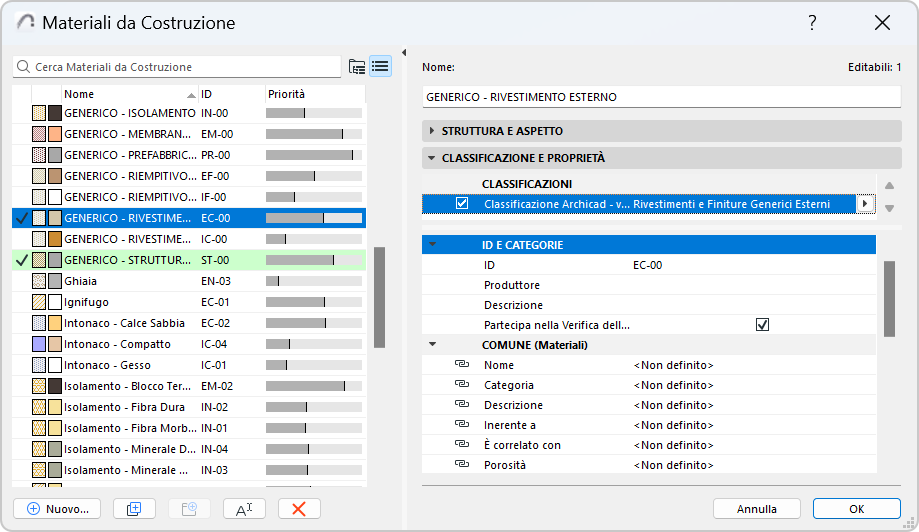

•Il Pannello sinistro elenca i Materiali da costruzione del progetto, per Nome, ID e Priorità intersezione.
•Le evidenziazioni verdi indicano i Materiali da Costruzione degli elementi correntemente selezionati.

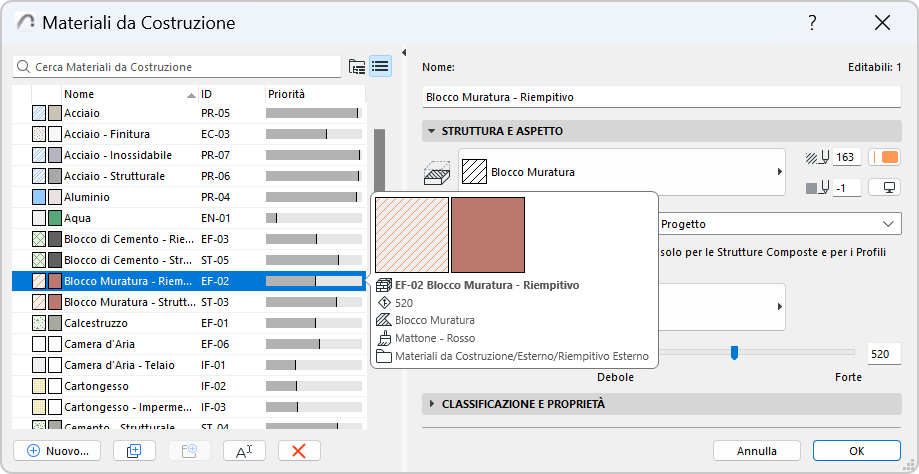

Nota: passare il mouse su un materiale per visualizzare ulteriori informazioni.
Per informazioni generali, vedere Usare le finestre di dialogo degli attributi.
Edita materiale da costruzione
1.Selezionare uno o più materiali da costruzione da editare.

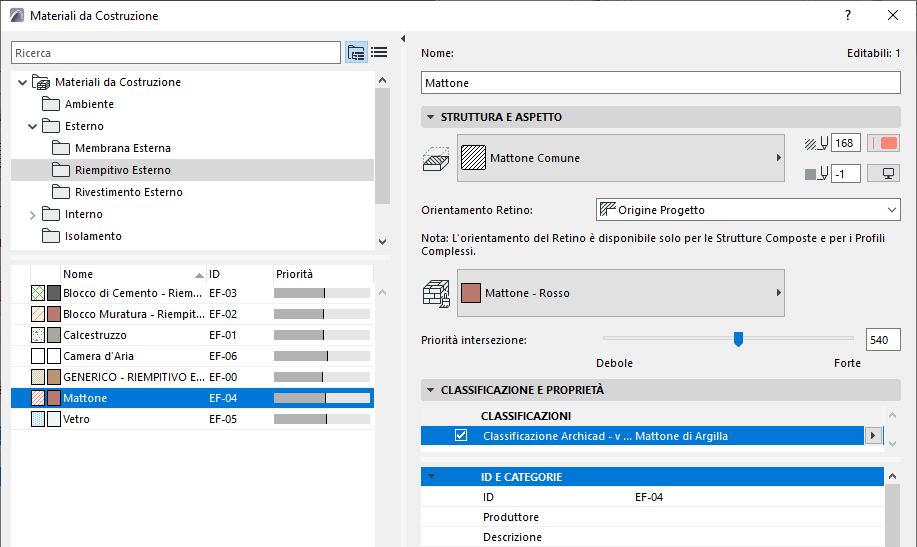

Suggerimento: nella vista cartella, selezionare una sottocartella per modificare tutti i suoi contenuti in una volta.
2.Usare i campi sul lato destro della finestra di dialogo per modificare le proprietà
Retino Sezione
Scegliere un retino sezione per questo materiale da costruzione. Questo menu a comparsa elenca solo i retini definiti come Retini Sezione: vedere Categorie di retini
Penna Primo Piano Retino Sezione/Penna Sfondo Retino: scegliere la penna di Primo piano e di sfondo per questo materiale da costruzione.
Vedere anche Eliminazione Linee tra gli Elementi Modello.
Orientamento Retino
Influenza soltanto il motivo dei retini dei materiali da costruzione applicati agli elementi con struttura composta e ai Profili complessi. Scegliere un'opzione di orientamento del retino:
•Origine Progetto: la campitura del retino ha origine sull'origine del progetto.
•Origine Elemento: la campitura del retino è allineata con la direzione dell'elemento.
•Adatta allo strato: (disponibile solo per retini simbolo.) Il modello si adatta ai limiti dello spessore dello strato.
Impostare l'orientamento delle campiture dei retini simbolo o vettore
Retini Simbolo come strati nelle strutture composte: Adatta allo Strato
Superficie
Scegliere una superficie per la visualizzazione di questo materiale da costruzione in 3D.
Nota: a livello di elemento, si può sovrascrivere la superficie nella finestra di dialogo delle impostazioni dell'elemento (Pannello Modello) o nella Palette Informazioni.
