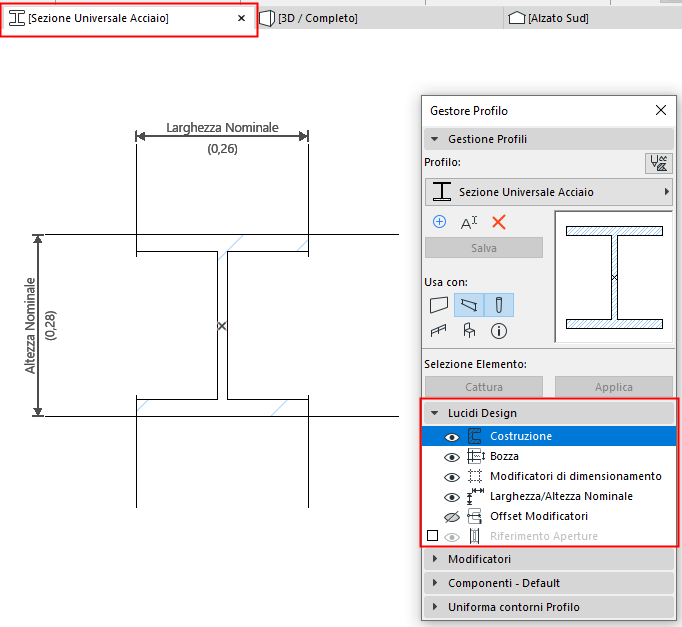

Usare questo pannello per mostrare o nascondere gli elementi nell'Editor Profilo.
Questo pannello è attivo solo se l'Editor Profilo è aperto.
Costruzione
Mostra/nascondi elementi retino o hotspot nella finestra Editor Profilo.
Disegno
Mostra/nascondi elementi disegnati con qualsiasi altro strumento di disegno (ad es. Linee, Archi, Polilinee) nell’Editor Profilo.
Modificatori di dimensionamento
Mostra/nascondi modificatori di allungamento nell’Editor Profilo.
Vedere Modificatori di allungamento.

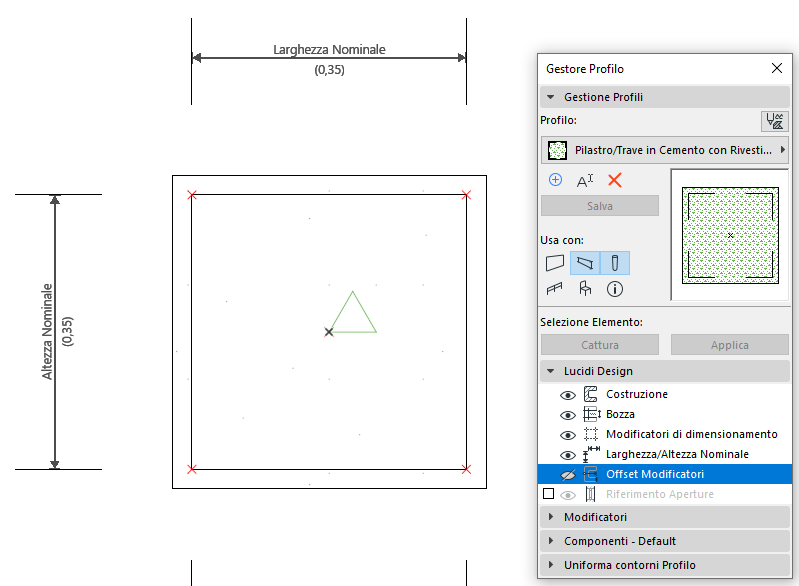

Mostra/nascondi le dimensioni che indicano la Larghezza e l'Altezza nominali del profilo, nell’Editor Profilo.

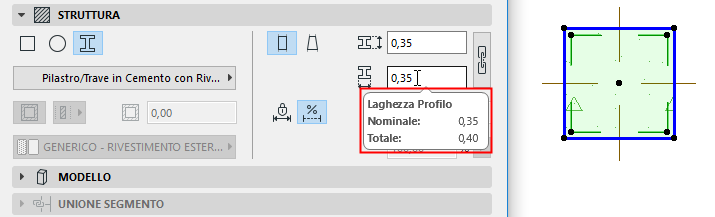

Larghezza/Altezza nominale - parametri dell'elemento elencabili - sono visualizzati nella finestra di dialogo delle Impostazioni dell'elemento. Questi valori sono modificabili nelle Impostazioni dell'elemento se le opzioni Aggiusta Larghezza e/o Altezza del profilo sono abilitate nel pannello Modificatori.
Vedere Larghezza/Altezza Nominale.
Le quotature della Larghezza nominale e dell'Altezza nominale possono essere riposizionate facendo clic e trascinando le loro linee di quota. Le loro lunghezze possono essere modificate e allineate a un'altra parte del profilo, anche al di fuori del rettangolo d'ingombro, facendo clic sulle estremità delle dimensioni nominali. Se le lunghezze non vengono modificate, le loro misure verranno automaticamente ridimensionate in modo da seguire il riquadro d'ingombro dei retini come definito nell'Editor Profilo.
Le estremità di Dimensione Nominale, come i Modificatori di sfalsamento, possono essere associate a nodi Retino, però questo può causare un vincolo eccessivo. In tal caso viene visualizzata un messaggio d'avviso.
Al contrario, i parametri lista Larghezza/Altezza Totale includono anche le regolazioni a livello di elemento tramite i modificatori di scostamento e riflettono la dimensione complessiva del rettangolo d'ingombro dell'elemento. La Dimensione Totale non è modificabile nella finestra di dialogo Settaggi dell'elemento, a causa dei vincoli dei Modificatori di sfalsamento.
Offset Modificatori
Mostrare/nascondere le dimensioni e le evidenziazioni bordo/nodo assegnate dei Modificatori di sfalsamento.
Anche se è impostato su "nascondi", un modificatore di sfalsamento correntemente selezionato verrà sempre mostrato nell'elenco dei modificatori.
Vedere Modificatori di sfalsamento.

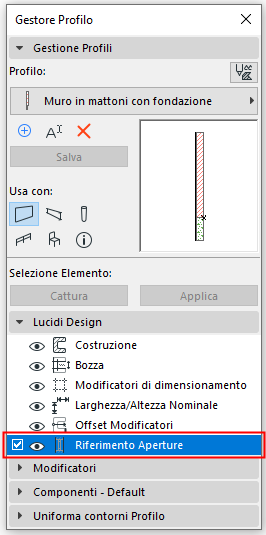

Riferimento Aperture (per i muri Profilo Complesso)
•Selezionare la casella per visualizzare le Linee di Riferimento Aperture nel profilo muro posizionato (la linea di riferimento dove saranno posizionate le porte/finestre).
•Fare clic sull'icona occhio per mostrare/nascondere le linee di Riferimento aperture nella finestra Editor Profilo.
•Se necessario, modificare, estendere o interrompere le linee per conformarsi alla forma del profilo in modo che le aperture vengano posizionate e orientate nella posizione corretta.
Se non viene attivato Riferimento Aperture, Porte e Finestre saranno posizionate lungo il rettangolo di ingombro del muro.
