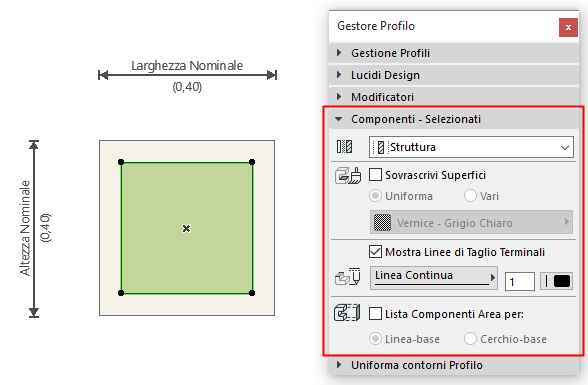

Selezionare un componente retino nella finestra Editor profilo.
Utilizzare il Pannello Componenti di Gestore Profilo per editare i seguenti parametri:
Tipo Componente
Definire il componente selezionato come nucleo, rivestimento o altro. Questa definizione ha effetto sulla Visualizzazione Parziale Struttura dell'elemento complesso.
Per i dettagli vedere Visualizzazione Parziale Struttura.
Sovrascrivi Superfici
Selezionare Sovrascrivi Superfici per scegliere una nuova superficie dal menu di scelta rapida In caso contrario il componente selezionato userà la superficie definita nel materiale da costruzione del Retino.
Se si esegue la sovrascrittura di un singolo bordo di retino con una superficie personalizzata nell'Editor Profilo, questo verrà visualizzato come "Varie" in questo pannello.
Mostra Linee di Taglio Terminali
Selezionare questo per mostrare le Linee di Taglio Terminali
Definire la penna Tipo Linea per il componente Retino Profilo selezionato. Questo tipo di linea e questa penna vengono usati per le linee di testa quando l'elemento è sezionato.
Lista Componenti Area per
Scegliere Linea di base o Cerchio di base per definire in che modo si deve calcolare l'area della superficie di questo componente in un Abaco interattivo dei componenti.
Per visualizzare e modificare la Linea di base o il Cerchio di base nell'Editor Profilo, assicurarsi di aver attivato Visualizza > Opzioni Visualizzazioni a Video > Componente Area Linea/Cerchio Base.
Per altre informazioni, vedere Dati dei Componenti in Archicad.
